Thông tin chi tiết sản phẩm:
|
| Tuân thủ HDMI: | HDMI 1.4 | Tuân thủ HDCP: | HDCP 1.4 |
|---|---|---|---|
| Băng thông Video: | 4,95Gb / giây | Độ phân giải video: | tối đa lên đến 1920 × 1080P @ 60Hz |
| Độ đậm của màu: | 8 bit | Không gian màu: | RGB, YCbCr 4: 4: 4, YCbCr 4: 2: 2 |
| Định dạng âm thanh tương tự: | LPCM2.0 44,1KHz 48KHz | Bảo vệ ESD: | Mô hình cơ thể người ： ± 8kV (Phóng điện khe hở không khí), ± 4kV (Phóng điện tiếp xúc) |
| Cổng đầu vào: | 4x HDMI loại A [19 chân cái] 1x SEVICER [Micro USB, Cổng cập nhật] | Cổng đầu ra: | 1x HDMI loại A [19 chân cái] 1x VGA [VGA-D] 1x Âm thanh [Giắc cắm mini âm thanh nổi 3,5 mm] |
| Nhà ở: | Vỏ kim loại | Màu sắc: | Màu đen |
| Kích thước: | 185mm (W) × 111,8mm (D) × 21mm (H) | Cân nặng: | 500g |
| Nguồn cấp: | Đầu vào: AC100 ~ 240V 50 / 60Hz, Đầu ra: DC12V / 1A (tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / U | Sự tiêu thụ năng lượng: | 5,28W (tối đa) |
| Nhiệt độ hoạt động: | 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F | Nhiệt độ bảo quản: | -20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F |
| Độ ẩm tương đối: | 20 ~ 90% RH (không ngưng tụ) | ||
| Làm nổi bật: | Multiviewer 4x1,Quad 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Multiviewer Độ phân giải video tối đa 1920 × 1080P 60Hz
HDMI 4 × 1 Quad Multi-Viewer
1. Giới thiệu
Thiết bị xem đa năng 4 × 1 quad hiệu suất cao hỗ trợ bốn tuyến Nội dung đầu vào độ nét cao HDMI được hiển thị đồng thời trên một màn hình HDMI và một màn hình VGA.Nó hỗ trợ đầu ra âm thanh tương tự có thể được lựa chọn nguồn đầu vào khác nhau.Hỗ trợ năm chế độ hiển thị đa góc nhìn.Độ phân giải đầu ra có thể được điều chỉnh và hỗ trợ tối đa lên đến 1920 × 1080 @ 60Hz.Sản phẩm có thể được điều khiển thông qua nút ở mặt trước và điều khiển từ xa.
2. Đặc trưng
☆ Tương thích HDMI 1.4, HDCP 1.4
☆ Độ phân giải đầu vào có thể tự động nhận dạng.
(480i ~ 1080P60,800x600 ~ 1920x1080)
☆ Độ phân giải đầu ra có thể được chọn bằng nút trên bảng điều khiển và điều khiển từ xa, tối đa lên đến 1080P @ 60Hz (1920x1080P @ 60Hz, 1280x720P @ 60Hz)
☆ Âm thanh hỗ trợ LPCM 2CH
☆ Hỗ trợ chế độ xem nhiều cửa sổ 1/2/4
☆ Điều khiển thông qua nút trên bảng điều khiển và điều khiển từ xa
3. Nội dung gói
① 1 × HDMI 4 × 1 Quad-Viewer
② Bộ đổi nguồn DC 1 × 12V / 1A
③ 1 × Điều khiển từ xa
④ 2 × Tai lắp
⑤ 1 × Hướng dẫn sử dụng

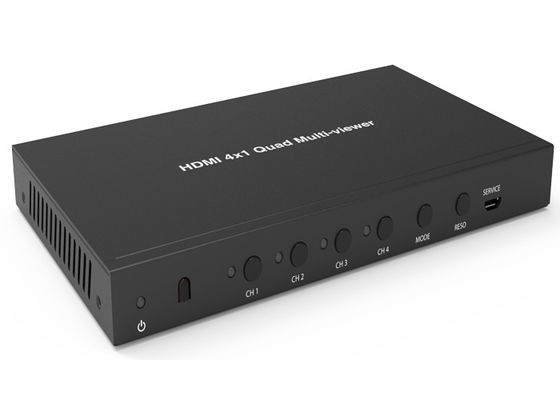

Như bên dưới là hình ảnh cho HDMI 4 × 1 Quad Multi-Viewer.
4. Thông số kỹ thuật
|
Kỹ thuật |
|
|
Tuân thủ HDMI |
HDMI 1.4 |
|
Tuân thủ HDCP |
HDCP 1.4 |
|
Băng thông Video |
4,95Gb / giây |
|
Độ phân giải video |
tối đa lên đến 1920 × 1080P @ 60Hz |
|
Độ đậm của màu |
8 bit |
|
Không gian màu |
RGB, YCbCr 4: 4: 4, YCbCr 4: 2: 2 |
|
Định dạng âm thanh tương tự |
LPCM2.0 44,1KHz 48KHz |
|
Bảo vệ ESD |
Mô hình cơ thể người: ± 8kV (Phóng điện khe hở không khí), ± 4kV (Phóng điện tiếp xúc) |
|
Kết nối |
|
|
Cổng đầu vào |
4x HDMI loại A [19 chân cái] 1x SEVICER [Micro USB, Cổng cập nhật] |
|
Cổng đầu ra |
1x HDMI loại A [19 chân cái] 1x VGA [VGA-D] 1x Âm thanh [Giắc cắm mini âm thanh nổi 3,5 mm] |
|
Cơ khí |
|
|
Nhà ở |
Vỏ kim loại |
|
Màu sắc |
Màu đen |
|
Kích thước |
185mm (W) × 111,8mm (D) × 21mm (H) |
|
Cân nặng |
500g |
|
Nguồn cấp |
Đầu vào: AC100 ~ 240V 50 / 60Hz, Đầu ra: DC12V / 1A (Tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL) |
|
Sự tiêu thụ năng lượng |
5,28W (tối đa) |
|
Điều hành Nhiệt độ |
0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F |
|
Nhiệt độ bảo quản |
-20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F |
|
Độ ẩm tương đối |
20 ~ 90% RH (không ngưng tụ) |
5.Các chức năng và điều khiển hoạt động

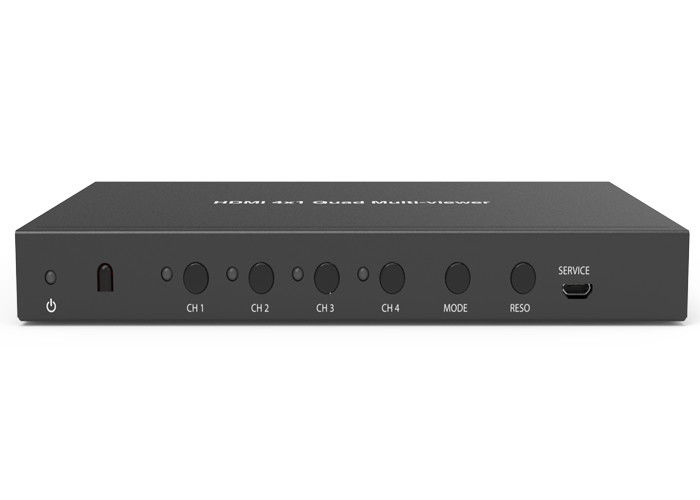

5.1 Bảng điều khiển phía trước
|
Con số |
Tên |
Mô tả chức năng |
|
1 |
ĐÈN LED NGUỒN |
Đèn LED sẽ sáng màu xanh lục khi thiết bị đang hoạt động, màu đỏ khi thiết bị ở chế độ chờ. |
|
2 |
IR |
Cửa sổ bộ thu IR.Nó chỉ chấp nhận tín hiệu điều khiển từ xa của thiết bị này. |
|
3 |
Nút CH1 / CH2 / CH3 / CH4 |
Chọn nút kênh đầu vào (Vui lòng xem mô tả chi tiết “6. Chế độ hiển thị”). |
|
4 |
Nut điêu chỉnh chê độ |
Nhấn nút này để xuất chế độ hiển thị lựa chọn theo chu kỳ (Vui lòng xem mô tả chi tiết “6. Chế độ hiển thị”).Nhấn nút này tối đa 5s, màn hình xuất ra là toàn màn hình và hiển thị tỷ lệ bằng nhau. |
|
5 |
RESO |
Đạp xe chọn độ phân giải đầu ra khác nhau.Nhấn nút này tối đa 5s để mở hoặc đóng khung hiển thị cửa sổ. |
|
6 |
Cổng dịch vụ |
Đã sử dụng bản cập nhật phần mềm chữa cháy.(Chỉ sử dụng trong sản xuất.) |

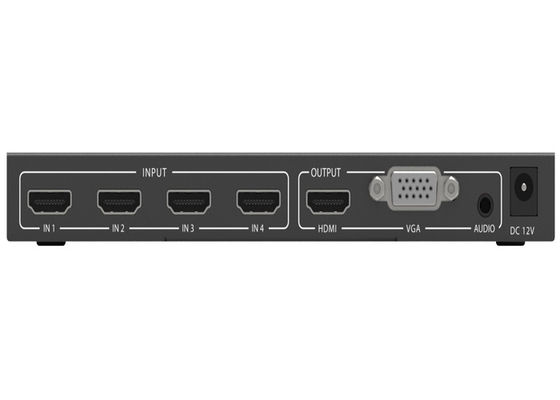

5.2 Bảng điều khiển phía sau
|
Con số |
Tên |
Mô tả chức năng |
|
1 |
ĐẦU VÀO HDMI |
Kết nối với thiết bị nguồn HDMI như DVD máy nghe nhạc hoặc PS4. |
|
2 |
ĐẦU RA HDMI |
Kết nối với thiết bị hiển thị HDMI như TV hoặc máy chiếu. |
|
3 |
ĐẦU RA VGA |
Cổng ra VGA, tín hiệu xuất ra cổng này giống với cổng xuất HDMI. |
|
4 |
ĐẦU RA ÂM THANH |
Cổng xuất âm thanh analog.(Lưu ý: Nếu đầu ra HDMI là MODE 1, đầu ra âm thanh sẽ theo sau nội dung video. Nếu đầu ra HDMI là MODE 2/3/4/5, nhấn CH1 / CH2 / CH3 / CH4 trong tối đa 5 giây để chọn đầu ra âm thanh hoặc sử dụng điều khiển từ xa đến đầu ra âm thanh lựa chọn theo chu kỳ. Trạng thái mặc định là màn hình CH1 đầu ra âm thanh.) |
|
5 |
DC 12V |
Cắm nguồn điện DC 12V / 1A vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC. |
6. Chế độ hiển thị
Bộ tứ đa xem có 5 chế độ hiển thị.Vui lòng xem mô tả chi tiết bên dưới.
CHẾ ĐỘ 1:Bộ tứ đa thiết bị xem sẽ hiển thị riêng biệt bốn đầu vào HDMI.Nhấn các nút CH1 / CH2 / CH3 / CH4 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR các nút Nguồn 1/2/3/4 để chọn nguồn đầu vào, đèn trên bảng tương ứng sẽ sáng.
CHẾ ĐỘ 2: Quad-multi-view chia bốn đầu vào HD có cùng kích thước và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Trong cửa sổ CH1, bạn có thể nhấn nút CH1 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 1 để lựa chọn tuần hoàn nguồn đầu vào.Trong cửa sổ CH2, bạn có thể nhấn nút CH2 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 2 để lựa chọn theo chu kỳ nguồn bốn đầu vào ... vv.
Phần còn lại có thể được thực hiện theo cách tương tự.
CHẾ ĐỘ 3:Bộ tứ đa người xem chia bốn đầu vào HD và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Phương thức hoạt động giống như MODE 2.
CHẾ ĐỘ 4: Bộ tứ đa trình xem chia hai đầu vào HD có cùng kích thước và hiển thị trên một màn hình.Đèn CH1 / CH2 trên bảng điều khiển đang sáng.Trong cửa sổ CH1, bạn có thể nhấn nút CH1 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 1 để lựa chọn tuần hoàn nguồn đầu vào.Trên cửa sổ CH2, bạn có thể nhấn nút CH2 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 2 để lựa chọn theo chu kỳ nguồn bốn đầu vào.
CHẾ ĐỘ 5:Bộ tứ đa người xem chia bốn đầu vào HD và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Phương thức hoạt động giống như MODE 2.
7. Điều khiển từ xa
: Nhấn nút này để cài đặt chế độ chờ, nhấn nút này một lần nữa để bật nguồn thiết bị.
: Nhấn nút này để mở hoặc đóng khung cửa sổ hiển thị.
RES. : Nhấn nút này để độ phân giải đầu ra lựa chọn theo chu kỳ.
Chế độ:
: Nhấn các nút này để
chọn chế độ hiển thị đầu ra.
8. Ví dụ ứng dụng
