Thông tin chi tiết sản phẩm:
|
| Tuân thủ HDMI: | HDMI 2.0 | Tuân thủ HDCP: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| Băng thông video: | 18Gb / giây | Độ phân giải video: | Lên đến 4K60Hz 4: 4: 4 |
| Không gian màu: | RGB / YCbCr 4: 4: 4, YCbCr 4: 2: 2/4: 2: 0, YUV 4: 4: 4 | bảo vệ esd: | Mô hình cơ thể người - ± 8kV (Phóng điện khe hở không khí) & ± 4kV (Phóng điện tiếp xúc) |
| Nhà ở: | Vỏ kim loại | Màu sắc: | Đen |
| Kích thước: | Bộ phát / Bộ thu: 61mm [W] x 88mm [D] x 18mm [H] | trọng lượng: | Máy phát: 160g, Máy thu: 155g |
| Nguồn cấp: | Đầu vào: AC 100 - 240V 50 / 60Hz Đầu ra: DC 12V / 1A | Sự tiêu thụ năng lượng: | 3,84 W |
| Làm nổi bật: | Bộ mở rộng video HD 18Gbps,Bộ mở rộng video HD HDMI2.0,Bộ mở rộng HDMI qua CAT 18Gbps |
||

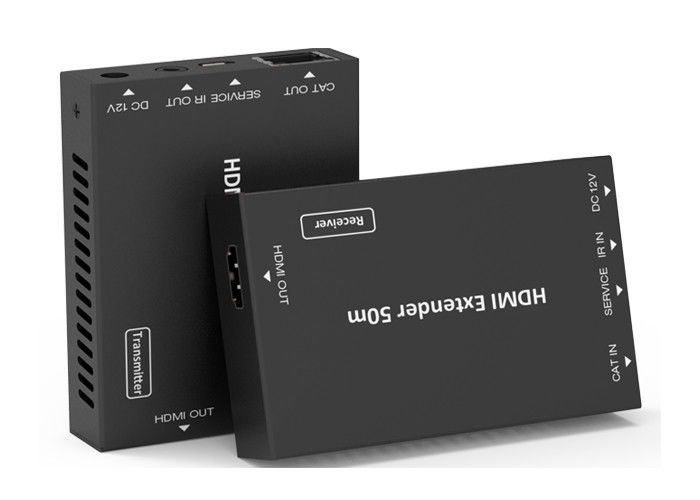

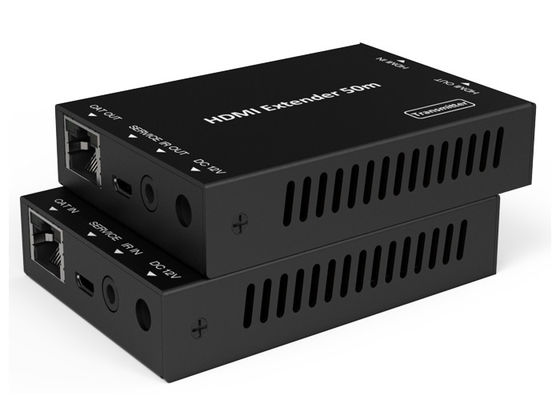

Bộ mở rộng video HD 18Gbps 50 mét HDMI qua Vỏ kim loại CAT
HDMI 18Gbps qua CAT Extender 50 mét
1. Giới thiệu
Bộ mở rộng HDMI 18Gbps có thể mở rộng tín hiệu video / âm thanh độ nét cao và IR một chiều, và khoảng cách lên đến 164ft / 50 mét giữa các chuyểnmitter và receiver qua một cáp Cat5e / 6 duy nhất.Nó hỗ trợ độ phân giải lên đến 4K2K @ 60Hz 4: 4: 4, 18Gbps và HDCP 2.2.Ngoài ra, bộ mở rộng được trang bịpped với truyền qua IR một chiều cho phép điều khiển nguồn và một Đầu ra vòng lặp HDMI.
Bộ mở rộng bao gồm hai bộ phận: bộ phát và bộ thu.Sự chuyển đổibộ mitter có nhiệm vụ thu tín hiệu đầu vào HDMI và truyền tín hiệu thông qua một cáp Cat6 hiệu quả về chi phí và phát ra tín hiệu điều khiển IR.Người nhận đơn vị chịu trách nhiệm nhận tín hiệu HDMI và truyền điều khiển IR dấu hiệu.
Bộ mở rộng cung cấp giải pháp thuận tiện nhất cho việc mở rộng HDMI qua Cat5e / 6 đơn với khả năng khoảng cách xa và là giải pháp hoàn hảo cho bất kỳ ứng dụng nào.
2. Tính năng
☆ Tương thích HDMI 2.0, HDCP 2.2 / HDCP 1.4 và DVI 1.0
☆ Hỗ trợ băng thông 18Gbps
☆ Hỗ trợ độ phân giải video đầu vào và đầu ra lên đến 4k2k @ 60Hz 4: 4: 4, mở rộng
khoảng cách lên đến 164ft / 50 mét
☆ Hỗ trợ một đầu ra vòng lặp HDMI
☆ Hỗ trợ truyền qua IR một chiều
☆ Hỗ trợ chức năng HDR
☆ Hỗ trợ chức năng PoC (Nguồn qua cáp), có nghĩa là một trong hai máy phát
hoặc bộ thu được cấp nguồn bằng bộ đổi nguồn 12V / 1A, bộ thu khác thì không
cần cung cấp điện.)
☆ Hỗ trợ chức năng EDID sao chép tự động
☆ Thiết kế nhỏ gọn dễ dàng lắp đặt linh hoạt.
3. Nội dung gói
① Bộ mở rộng 1 × HDMI 18Gbps (Bộ phát)
② Bộ mở rộng 1 × HDMI 18Gbps (Bộ thu)
③ Cáp 1 × IR Blaster (1,5 mét)
④ Cáp thu IR 1 × 20 ~ 60KHz (1,5 mét)
⑤ Bộ chuyển đổi nguồn 1 × 12V / 1A Khóa
⑥ 4 × Tai lắp
⑦ 1 × Hướng dẫn sử dụng
4. Thông số kỹ thuật
| Kỹ thuật | ||
| Tuân thủ HDMI | HDMI 2.0 | |
| Tuân thủ HDCP | HDCP 2.2 / HDCP 1.4 | |
| Băng thông Video | 18Gb / giây | |
| Độ phân giải video | Lên đến 4K60Hz 4: 4: 4 | |
| Không gian màu | RGB / YCbCr 4: 4: 4, YCbCr 4: 2: 2/4: 2: 0, YUV 4: 4: 4 | |
| Độ đậm của màu |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4: 2: 2/4: 2: 0) 8-bit (4K60Hz 4: 4: 4) |
|
| Định dạng âm thanh HDMI |
LPCM 2.0 / 2.1 / 5.1 / 6.1 / 7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD +), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
| Bảo vệ ESD | Mô hình cơ thể người - ± 8kV (Phóng điện khe hở không khí) & ± 4kV (Phóng điện tiếp xúc) | |
| Kết nối | ||
| Hệ thống điều khiển |
Đầu vào: 1x HDMI Loại A [19 chân cái] 1x DỊCH VỤ [Micro USB, Cổng cập nhật] Đầu ra: 1x HDMI Loại A [19 chân cái] 1x IR OUT [Giắc cắm mini âm thanh nổi 3,5 mm] 1x CAT OUT [RJ45, 8 chân cái] |
|
| Người nhận |
Đầu vào: 1x IR IN [Giắc cắm mini âm thanh nổi 3,5 mm] 1x CAT IN [RJ45, 8 chân cái] 1x DỊCH VỤ [Micro USB, Cổng cập nhật] Đầu ra: 1x HDMI Loại A [19 chân cái] |
|
| Cơ khí | ||
| Nhà ở | Vỏ kim loại | |
| Màu sắc | Đen | |
| Kích thước |
Máy phát / Máy thu: 61mm [Rộng] x 88mm [D] x 18mm [H] |
|
| Cân nặng | Máy phát: 160g, Máy thu: 155g | |
| Nguồn cấp |
Đầu vào: AC 100 - 240V 50 / 60Hz Đầu ra: DC 12V / 1A |
|
| Sự tiêu thụ năng lượng | 3,84 W | |
| Nhiệt độ hoạt động | 32 - 104 ° F / 0 - 40 ° C | |
| Nhiệt độ bảo quản | -4 - 140 ° F / -20 - 60 ° C | |
| Độ ẩm tương đối | 20-90% RH (không ngưng tụ) | |
| Độ phân giải / Khoảng cách | 4K60 - Bộ / Mét | 4K30 / 1080P - Bộ / Mét |
| CAT5e | 164ft / 50M | 164ft / 50M |
| CAT6 / 6a / 7 | 197ft / 60 triệu | 230ft / 70M |
| NGÕ VÀO / RA HDMI | 10ft / 3M | 30ft / 10 triệu |
| Chúng tôi rất khuyến khích sử dụng cáp “HDMI tốc độ cao cao cấp”. | ||
5. Chức năng và điều khiển hoạt động
5.1 Bảng điều khiển máy phát
| Con số | Tên | Mô tả chức năng |
| 1 | ĐẦU RA HDMI | Cổng xuất HDMI loop, kết nối với thiết bị hiển thị HDMI như TV hoặc Máy chiếu bằng cáp HDMI. |
| 2 | HDMI VÀO | Cổng đầu vào HDMI, kết nối với thiết bị nguồn HDMI như đầu DVD hoặc PS4 bằng cáp HDMI. |
| 3 | CÁT RA NGOÀI | Kết nối với cổng CAT IN trên đầu nhận bằng cáp CAT6. |
| 4 |
Chỉ số sức mạnh Đèn (Xanh lục) |
Đèn sẽ sáng khi máy phát được bật nguồn. |
| 5 |
Tín hiệu dữ liệu Đèn hiệu (Quả cam) |
Đèn sẽ sáng khi bộ phát và bộ thu có tín hiệu truyền. |
| 6 | Cổng dịch vụ | Để sử dụng cập nhật chương trình cơ sở. |
| 7 | IR OUT | Kết nối với cáp IR Blaster băng rộng.Tín hiệu IR từ cổng IR IN của máy thu. |
| số 8 | DC 12V |
Cắm nguồn điện DC 12V / 1A vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC. (Ghi chú:Bộ mở rộng hỗ trợ chức năng PoC, có nghĩa là bộ phát hoặc bộ thu được cấp nguồn bởi bộ chuyển đổi nguồn 12V / 1A, bộ còn lại không cần nguồn điện.) |
5.2 Bảng điều khiển máy thu
| Con số | Tên | Mô tả chức năng |
| 1 | ĐẦU RA HDMI | Cổng ra HDMI, kết nối với thiết bị hiển thị HDMI như TV hoặc Máy chiếu bằng cáp HDMI. |
| 2 | CÁT VÀO | Kết nối với cổng CAT OUT trên đầu phát bằng cáp CAT6. |
| 3 |
Chỉ số sức mạnh Đèn (Xanh lục) |
Đèn sẽ sáng khi bộ thu được bật nguồn. |
| 4 |
Tín hiệu dữ liệu Đèn hiệu (Quả cam) |
Đèn sẽ sáng khi bộ phát và bộ thu có tín hiệu truyền. |
| 5 | Cổng dịch vụ | Để sử dụng cập nhật chương trình cơ sở. |
| 6 | IR IN | Kết nối với cáp Bộ thu IR băng rộng.Tín hiệu IR sẽ gửi đến cổng IR OUT của máy phát. |
| 7 | DC 12V |
Cắm nguồn điện DC 12V / 1A vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC. (Lưu ý: Bộ mở rộng hỗ trợ chức năng PoC, có nghĩa là bộ phát hoặc bộ thu được cấp nguồn bằng bộ chuyển đổi nguồn 12V / 1A, bộ còn lại không cần nguồn điện.) |
5.3 Định nghĩa chân hồng ngoại
Định nghĩa của IR Receiver và Blaster pin như sau:
Sau đây là sơ đồ hệ thống IR về phương pháp sử dụng cáp IR.
6. Ví dụ về ứng dụng
