Thông tin chi tiết sản phẩm:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| Tín hiệu đầu vào và đầu ra: | Cấp độ TMDS (tuân thủ DVI1.0) | Kích thước mô -đun (mm): | 59.5LX20.0WX10.5H |
| đầu nối quang: | Đầu nối 1x LC | đầu nối điện: | Phích cắm HDMI |
| Sợi được đề xuất: | Sợi OM3 mm hoặc sợi đơn | Tăng khoảng cách: | 300m |
| Làm nổi bật: | Bộ mở rộng video HD 300m,Bộ mở rộng video HD 1310nm,Bộ mở rộng HDMI mini 1550nm |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm cắm HDMI
1xLC HDMI Fiber Extender 1310/1550nm 300m
Đặc điểm:
***Độ phân giải lên đến 3840*2160/30Hz ((Y:U:V 4:44);
***Hỗ trợ độ phân giải 3840*2160/30Hz2:0)
***Mở rộng dữ liệu DVI lên đến 300 mét qua OM3 MMF hoặc SMF Fiber;
***Hỗ trợ HDCP;
***Tính năng có thể tháo rời với 1x LC OM3 MM Fiber hoặc SM Fiber;
***Các mô-đun đủ nhỏ gọn để kết nối trực tiếp với các nguồn đồ họa và màn hình bằng cách sử dụng các cắm HDMI;
***Bao gồm hai (2) bộ điều hợp điện DC + 5V cho máy phát và máy thu;
***Bộ kết nối điện Micro USB-B;
***Bảo mật dữ liệu với lượng phát xạ RFI/EMI không đáng kể và mất chất lượng video do không có dây dẫn đồng;
Ứng dụng:
***FPD kỹ thuật số, PDP và máy chiếu cho thiết bị y tế, hàng không, kiểm soát giao thông, nhà máy và ngân hàng
***FPD kỹ thuật số và máy chiếu trong phòng họp và khán phòng
***Kiosk với FPD kỹ thuật số hiển thị màn hình đồ họa chuyển động đầy đủ từ các hệ thống từ xa
***PDP hiển thị thông tin trong các trang web công cộng
***Biểu hiệu LED trên đường phố và sân vận động
Sơ đồ ứng dụng:

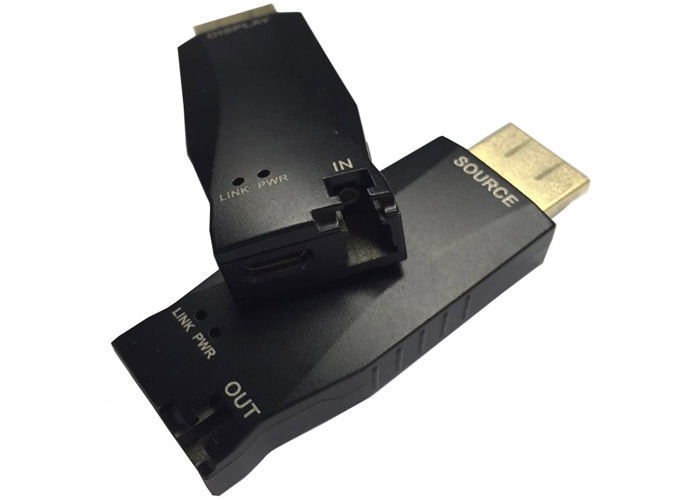

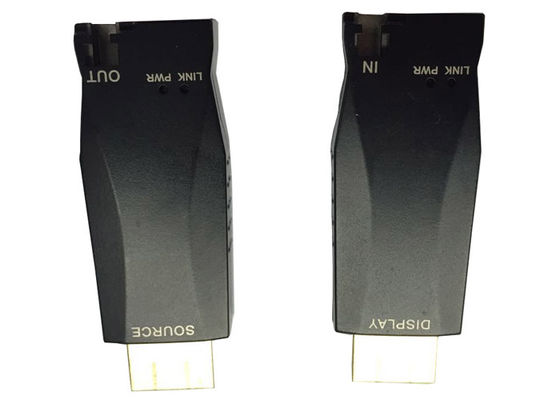

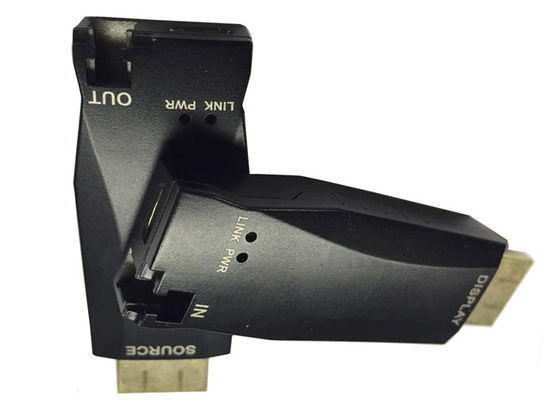

Hình ảnh sản phẩm:
Mô tả:
Mô-đun mở rộng quang WLHDMI-304S-TR bao gồm mô-đun phát và mô-đun thu, mỗi mô-đun có đầu nối LC và cắm HDMI.Người sử dụng có thể quyết định chiều dài mở rộng theo quyết định của họ bằng cách chọn chiều dài của cáp sợi quang với lề LC ở đầuNó cung cấp các tín hiệu TMDS đồ họa có thể mở rộng đến giới hạn băng thông modal của các sợi thủy tinh đa chế độ OM3 được chọn hoặc sợi đơn chế độ.
Truyền thông giữa WLHDMI-304S-T và WLHDMI-304S-R là hai chiều, tốc độ dữ liệu từ T đến R là 10,2Gb/s với 1310nm và từ R đến T là 250Mb/s với1550nm,các tín hiệu quang học 1310nm và 1550nm được multiplex đến một sợi với bộ lọc WDM 1310/1550nm bên trong bộ mở rộng HDMI.
WLHDMI-304S HDMI Extender phù hợp với tiêu chuẩn HDMI 1.4, Nó hỗ trợ độ phân giải lên đến 3840 * 2016 / 30Hz (YUV 4:4:4) hoặc 3840*2016/60Hz (YUV 4:2Nó hỗ trợ khoảng cách lên đến 300m trên OM3 MMF và SMF.
Các bộ mở rộng bao gồm ba phần như sau:
- Một máy phát; P / N: WLHDMI-304S-T
- Một máy thu; P / N: WLHDMI-304S-R
- Hai Adapter AC đến 110V-240V với ổ cắm DC 5V 1A
Thông số kỹ thuật
-Thông số kỹ thuật
-Thông số kỹ thuật chung
|
|
Parameter |
Thông số kỹ thuật |
|
Nghị quyết |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Các thành phần |
Laser Diode trong Tx Module |
Laser 1310nm FP và 1550nm PIN PD |
|
Các đèn chiếu sáng trong Rx Module |
Laser FP 1550nm và PIN PD 1310nm |
|
|
Bộ lọc WDM |
Bộ lọc 1310nm/1550nm tích hợp |
|
|
Máy điện |
Các tín hiệu đầu vào và đầu ra |
Mức TMDS (phù hợp với DVI1.0) |
|
Tỷ lệ truyền dữ liệu (dữ liệu đồ họa) |
Tối đa 3.4Gbps |
|
|
Tần số đồng hồ pixel tối đa |
340Mb/s |
|
|
Tỷ lệ bit video tối đa |
10.3Gb/s |
|
|
Tổng Jitter ở cuối đầu ra Rx |
Tối đa 309 PS |
|
|
Các kênh giữa các kênh nghiêng |
Tối đa 6n |
|
|
Hình ảnh |
Ngân sách năng lượng liên kết |
Ít nhất 8,5dB |
|
Máy móc |
Kích thước mô-đun (mm) |
59.5LX20.0WX10.5H |
|
Bộ kết nối |
Bộ kết nối quang học |
Bộ kết nối LC 1X |
|
Bộ kết nối điện |
Cắm HDMI |
|
|
Chất xơ khuyến cáo |
OM3 MM Fiber hoặc Single-mode Fiber |
|
|
Tăng khoảng cách |
300m |
|
Đánh giá tối đa tuyệt đối
|
Parameter |
Biểu tượng |
Tối thiểu |
Tối đa |
Đơn vị |
|
Điện áp cung cấp |
VCC |
- 0.3 |
+ 6.0 |
V |
|
Điện áp đầu vào và đầu ra |
Vin/out |
- 0.3 |
VCC |
V |
|
Nhiệt độ hoạt động |
Trên |
0 |
70 |
°C |
|
Độ ẩm tương đối hoạt động |
RHop |
5 |
80* |
% RH |
|
Nhiệt độ lưu trữ |
Thêm |
- 40 |
+ 85 |
°C |
|
Độ ẩm tương đối lưu trữ |
RHsto |
5 |
95* |
% RH |
Điều kiện vận hành
Mô-đun phát điện (E-to-O converter)Đơn vị xác định số điện thoại
|
|
Parameter |
Biểu tượng |
Tối thiểu |
Thông thường |
Tối đa |
Đơn vị |
|
Cung cấp điện |
Điện áp cung cấp |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Dòng cung cấp |
ITcc |
- |
280 |
320 |
mA |
|
|
Sự phân tán quyền lực |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Phản ứng điện từ chối |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Nạp dữ liệu |
RLD |
|
50 |
|
Ω |
|
Điện áp cung cấp đồ họa |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Điện áp chuyển động đầu ra một chiều |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Liên kết quang học |
10Máy phát.2Gb/s |
|||||
|
Lượng đầu ra quang học |
Po |
- Sáu.0 |
|
0 |
dBm |
|
|
Tỷ lệ dữ liệu |
B |
|
10.3 |
|
Gb/s |
|
|
Nhận bước sóng |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Phòng cấp cứu |
Ừm. |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
Máy thu 250Mb/s |
||||||
|
Nhận năng lượng quang |
Po |
- 25 |
|
0 |
dBm |
|
|
Tỷ lệ dữ liệu |
B |
|
250 |
|
Mb/s |
|
|
Nhận bước sóng |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Tín hiệu phát hiện tốt |
SDg |
|
|
- 25 |
dBm |
|
|
Nhận tín hiệu thất bại |
SDf |
-27 |
|
|
dBm |
|
|
Ngân sách năng lượng liên kết |
Pbgt |
9.0 |
|
|
dB |
|
|
Toàn bộ Jitter |
TRjitter |
|
|
309 |
ps |
|
Mô-đun thu; P/N: WLHDMI-302S-R:
|
|
Parameter |
Biểu tượng |
Tối thiểu |
Thông thường |
Tối đa |
Đơn vị |
|
Cung cấp điện |
Điện áp cung cấp |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Dòng cung cấp |
IRcc |
- |
280 |
320 |
mA |
|
|
Sự phân tán quyền lực |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Phản ứng điện từ chối |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Nạp dữ liệu |
RLD |
|
50 |
|
Ω |
|
Điện áp cung cấp đồ họa |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Điện áp chuyển động đầu ra một chiều |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Liên kết quang học |
10.2Gb/s máy thu |
|||||
|
Nhận năng lượng quang |
Po |
-14.5 |
|
0 |
dBm |
|
|
Tỷ lệ dữ liệu |
B |
|
10.3 |
|
Gb/s |
|
|
Nhận bước sóng |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Tín hiệu phát hiện tốt |
SDg |
|
|
- 14 |
dBm |
|
|
Nhận tín hiệu thất bại |
SDf |
- 15 |
|
|
dBm |
|
|
Ngân sách năng lượng liên kết |
Pbgt |
8.5 |
|
|
dB |
|
|
Toàn bộ Jitter |
TRjitter |
|
|
309 |
ps |
|
|
Máy phát 250Mb/s |
||||||
|
Lượng đầu ra quang học |
Po |
- Chín.0 |
|
-3 |
dBm |
|
|
Tỷ lệ dữ liệu |
B |
|
250 |
|
Mb/s |
|
|
Nhận bước sóng |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Phòng cấp cứu |
Ừm. |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Các thông số kỹ thuật được khuyến cáo của cáp sợi quang
|
Các thông số |
Điều kiện |
Thông số kỹ thuật |
|
Loại sợi |
|
OM3 MM Fiber hoặc SM Fiber |
|
Thiếu hiệu lực cáp sợi |
SM Sợi λ = 1310nm |
Tối đa 0,5 dB/km |
|
OM3 MM Sợi λ = 1310nm |
Tối đa 3,5dB/km |
|
|
Khoảng cách mở rộng |
Sợi SM |
300m |
|
Sợi OM3 MM |
300 m |
|
|
Đường cong |
|
Tối đa 0.4n |
|
Sự suy yếu của việc chèn |
|
Tối đa 0,5dB |
|
Tổng suy giảm quang học |
Trong 330 ft (100 mét) mở rộng |
Tối đa 1,5dB |
Lưu ý*: một số bộ nối nhựa để kẹp hai đầu nối LC không thể phù hợp.
Hình vẽ
Cài đặt:
Lưu ý: Vui lòng cài đặt extender HDMI quang theo bước sau, nếu không, extender
sẽ không hiệu quả.
1. Kết nối WLHDMI-304S-T với nguồn Video và kết nối WLHDMI-304S-R với
hiển thị;
2Kết nối sợi giữa WLHDMI-304S-T và WLHDMI-304S-R,
3Kết nối nguồn cung cấp điện bên ngoài với WLHDMI-304S-T và WLHDMI-304S-R.
4. áp dụng sức mạnh cho hệ thống.
