DC 5V 1A PIP Cổng HDMI 2x1 MultiViewer Loại đầu vào Nữ

DC 5V 1A PIP Cổng HDMI 2x1 MultiViewer Loại đầu vào Nữ

HDMI 2x1 MultiViewer với PIP

1.Giới thiệu

Sản phẩm này là một hiệu suất cao 2 x 1 Multi-Viewer.Nó hỗ trợ hiển thị hai nguồn đầu vào độ nét cao trên một màn hình.

Là một Multi-Viewer, nó có thể hiển thị trên một màn hình ở 4 chế độ.

2.Đặc trưng

1. Tương thích với HDMI 1.3a, HDCP 1.2 ；

2. Hỗ trợ HDMI đa hợp 2 đầu vào và 1 đầu ra và 4 chế độ hiển thị ；

3. Hỗ trợ độ phân giải lên đến 1080p Độ nét cao ；

4. Hỗ trợ mở rộng quy mô, chức năng thu nhỏ quy mô ；

5. Hỗ trợ độ phân giải đa đầu ra ；

6. Hỗ trợ định dạng âm thanh kỹ thuật số LPCM / AC3 ​​/ DTS

3.Bưu kiện

• HDMI 2x1 Multi-Viewer -------------------------------------------------- ---------------- 1 CÁINS
• Bộ chuyển đổi nguồn DC 5V1A ---------------------------------------------- ------------------- 1 CÁI
• Hướng dẫn vận hành ------------------------------------------------ ------------------------- 1 CÁI

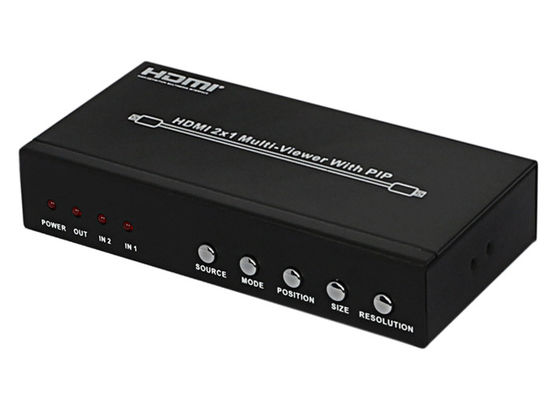

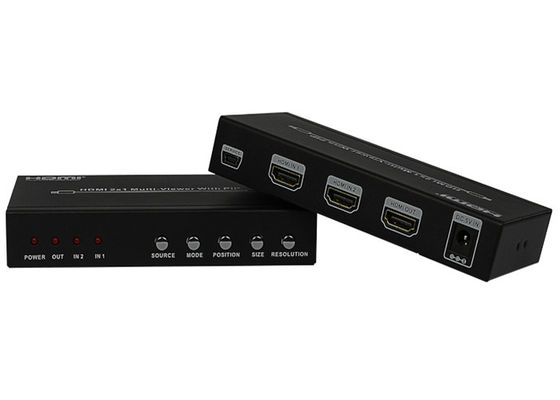

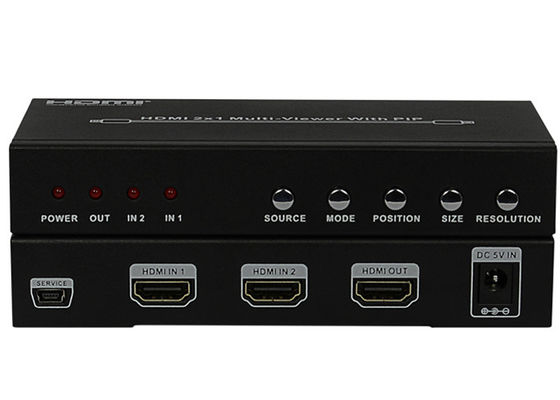

4. hình ảnh sản phẩm cho HDMI 2x1 Multi-Viewer Với PIP:

5. Thông số kỹ thuật

1. Băng thông Video 225MHz [6,75Gbps]

2. Cổng đầu vào 2 × HDMI (Loại dành cho nữ)

3. Cổng đầu ra 1 × HDMI (Loại dành cho nữ),

4. đầu ra âm thanh PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5. Độ phân giải đầu vào 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50 / 60Hz, 1080i50 / 60Hz,

1080p24/30/50 / 60Hz, 800x600 @ 60, 1024x768 @ 60,1280x720 @ 60,1920x1080 @ 60;

Độ phân giải đầu ra 1080p, 1080i, 720p, 1024x768,1360x768

Bảo vệ 6.ESD Mô hình cơ thể con người: ± 8 kV (phóng điện khe hở không khí) ± 4 kV (phóng điện tiếp xúc)

7. Nguồn điện 5V / 1A DC (tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL)

8. Kích thước 70 mm (W) × 140mm (D) × 25 mm (H)

9. Trọng lượng 300 g

10. Chất liệu khung kim loại

11. Màu Silkscreen Màu đen

12. Nhiệt độ hoạt động 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F

13. Nhiệt độ bảo quản −20 ° C ~ 60 ° C / −4 ° F ~ 140 ° F

14. Độ ẩm tương đối 20 ~ 90% RH (không ngưng tụ)

15. Mức tiêu thụ nguồn (Tối đa) 10W

6.Các chức năng và điều khiển hoạt động

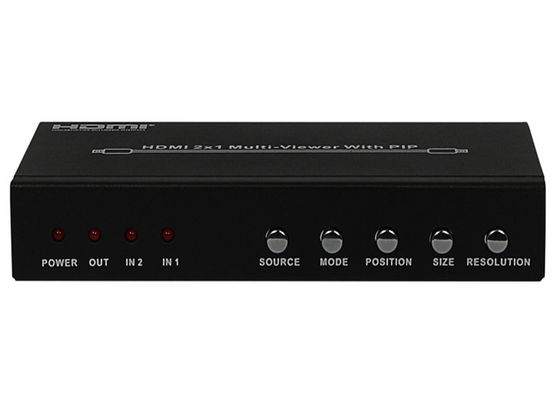

Bảng điều khiển phía trước

• ĐÈN LED NGUỒN: Đèn LED màu đỏ này sáng khi thiết bị được kết nối với nguồn điện.
• LED ĐẦU RA: Đèn LED màu đỏ này sáng khi TV cắm đầu ra HDMI tương ứng

Hải cảng.

• TRONG2 DẪN ĐẾN: Đèn LED màu đỏ này sáng khi HDMI IN2 được chọn làm hình ảnh chính.
• tôin1 DẪN ĐẾN: Đèn LED màu đỏ này sáng khi HDMI IN1 được chọn làm hình ảnh chính.
• NGUỒN: Nhấn nút để chọn nguồn đầu vào làm hình ảnh chính và đèn LED sẽ cho biết nguồn đầu vào tương ứng.
• CHẾ ĐỘ: Nhấn nút để chọn chế độ hiển thị. ※ Xem mô tả 1.
• CHỨC VỤ: Nhấn nút để chọn vị trí của hình ảnh phụ khi ở chế độ PIP.
• KÍCH THƯỚC: Nhấn nút để chọn kích thước của hình ảnh phụ khi ở chế độ PIP.
• NGHỊ QUYẾT: Nhấn nút để chọn độ phân giải đầu ra.

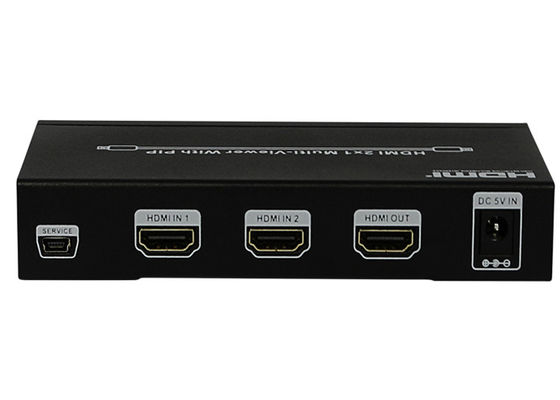

Bảng điều khiển phía sau

• DỊCH VỤ: Được kết nối với máy tính thông qua công cụ RS232 và được điều khiển thông qua phần mềm máy tính chủ.
• HDMI VÀO1: Khe này là nơi bạn kết nối đầu ra nguồn HDMI từ DVD, PS3.
• HDMI VÀO2: Khe này là nơi bạn kết nối đầu ra nguồn HDMI từ DVD, PS3.
• ĐẦU RA HDMI: Các khe này là nơi bạn kết nối HDTV hoặc màn hình bằng cáp HDMI.
• DC 5V TRONG: Cắm nguồn điện 5V DC vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC trên tường.

7. NSetập lệnh 1 Giới thiệu Chế độ:

1.Chế độ 1: Chế độ xem một lần

2. Chế độ 2: Chế độ PIP

3. Chế độ 3: Chế độ POP A

4. Chế độ 4: Chế độ POP B

số 8.Ví dụ ứng dụng
