Thông tin chi tiết sản phẩm:
|
| TRASNMITTER: | HỆ THỐNG ĐIỀU KHIỂN | Giao diện: | SDI Output(BNC female); Đầu ra SDI (BNC nữ); HDMI Output(Type A female); Đầu |
|---|---|---|---|
| Dải điện áp cung cấp: | 7-36V DC | Phạm vi truyền: | 150 mét |
| Sự tiêu thụ năng lượng: | <6W | Kích thước: | (Dài x Rộng x Cao): 95,4 * 152,2 * 26mm |
| Định dạng video đầu vào: | SDI: 3G, HD và SD-SDI (Tự động chọn): HDMI: 525i, 625i, 720p 50 / 59,94 / 60, 1080i 50 / 59,94 / 60, | Độ sâu màu xử lý video: | RSSI-Blue(5 LEDs); RSSI-Blue (5 đèn LED); Link-Yellow; Liên kết-Màu vàng; |
| Làm nổi bật: | Bộ mở rộng không dây HDMI SDI,Bộ mở rộng không dây HDMI 150m,Bộ mở rộng Wifi HDMI 150m |
||
Bộ mở rộng không dây 3G SDI HDMI 150 mét mà không có bất kỳ độ trễ nào

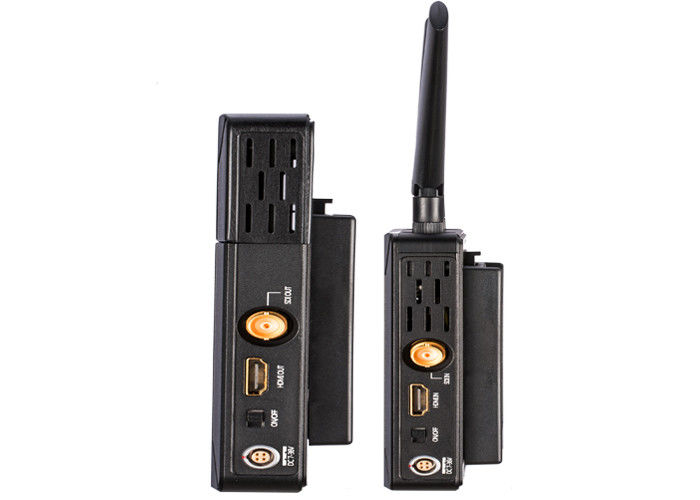

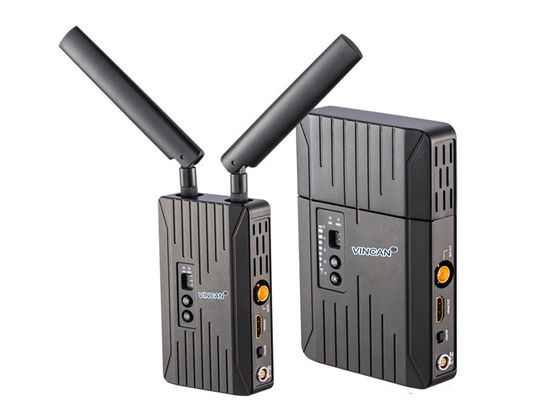

PRO150,150 mét Bộ mở rộng không dây WHDI HDMI & 3G-SDI không có bất kỳ độ trễ nào
Đặc trưng:
1. Khóa pin Sony F970, thuận tiện cho việc lắp đặt và thay thế pin tại hiện trường.
2. Tất cả các cổng đầu vào và đầu ra đều có mức bảo vệ ESD + -8 kV (HBM, tiếp điểm xả) .. Plug & Play - không cần phần mềm.
3. Phích cắm điện 4 chân LEMO tiêu chuẩn chuyên nghiệp.
4. Mỗi RX (bộ thu) được ghép nối với TX (bộ phát) duy nhất tại nhà máy.
5. vỏ kim loại và nhựa công nghiệp với khả năng làm mát mạnh mẽ và độ bền.
6. Ăng ten định hướng tích hợp RX.
7. Các chỉ báo tín hiệu cho trạng thái nguồn không dây, trạng thái Video và RSSI bộ thu.
8. Hộp đựng cứng giúp chống nước và chống va đập cho sản phẩm.
Sự chỉ rõ
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
và SD-SDI (Tự động chọn): |
|
||
|
|
|
|
|
|
||
|
Định dạng video đầu ra |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50 / 59,94 / 60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50 / 59,94 / 60, 1080p23,98/24/25 |
|
|
|
|
|
|
|
/29,9/30/50/59,94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Độ sâu màu xử lý video |
|
Liên kết-Màu vàng ； VIDEO-Màu xanh lục |
|
RSSI-Blue (5 đèn LED);Liên kết-Màu vàng; |
|
|
|
|
|
VIDEO-Màu xanh lá cây |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Băng tần |
|
5.1-5.9GHz, có thể cấu hình với Trung Quốc, |
|
5.1-5.9GHz, có thể cấu hình với Trung Quốc, |
|
|
|
|
Bắc Mỹ, Châu Âu, v.v. |
|
Bắc Mỹ, Châu Âu, v.v. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Chế độ điều chế |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Công suất truyền tải |
|
Tối đa 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Độ nhạy của máy thu |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Băng thông chiếm dụng |
|
20 / 40MHz |
|
20 / 40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Phạm vi nhiệt độ |
|
0-40 ℃ (nhiệt độ làm việc); |
|
0-40 ℃ (nhiệt độ làm việc); |
|
|
|
|
|
-20-60 ℃ (nhiệt độ bảo quản) |
|
-20-60 ℃ (nhiệt độ bảo quản) |
|
|
|
|
|
|
|
|
|
|
Cài đặt
1) Đảm bảo đầu ra nguồn video của máy ảnh OK, và màn hình HD được bật nguồn và chuyển sang đầu vào video được kết nối
Hải cảng.
2) Đảm bảo 2 ăng-ten TX được lắp đặt.Để có kết quả tối ưu, hãy đặt các ăng ten kép ở dạng chữ “V” và duy trì đường thẳng không bị cản trở của
tầm nhìn giữa máy phát và máy thu.Hình dưới đây để bạn tham khảo
3) Đảm bảo tất cả cáp đầu vào, đầu ra SDI hoặc HDMI đều được kết nối.
4) Đảm bảo cả máy phát và máy thu đều được cấp nguồn qua pin hoặc đầu vào DC.Sau đó bật công tắc nguồn của máy phát và máy thu tương ứng.Đèn báo POWER sau đó sẽ sáng.
5) Đảm bảo máy phát và máy thu được đặt cùng tần số.
6) Nếu máy ảnh đang bật và đầu vào video OK, đèn báo VIDEO phía TX sẽ sáng.
7) Trước khi RX kết thúc liên kết không dây với TX, các chỉ báo RSSI và chỉ báo VIDEO sẽ tắt;khi liên kết không dây được thực hiện, các chỉ báo RSSI sẽ
sáng đầu tiên và cho biết cường độ tín hiệu.Nếu người nhận phát hiện video không dây bình thường bên trong từ giao diện không khí, VIDEO
chỉ báo sẽ sáng.Trước đó, nếu cổng ra video SDI hoặc HDMI của bộ thu được kết nối với màn hình HD, nó sẽ hiển thị OSD của
Liên kết kết nối như trong hình bên dưới.
8) Hệ thống sẽ dành 20-30 giây để xây dựng liên kết, tùy thuộc vào cường độ liên kết và điều kiện kênh tín hiệu.Khi liên kết không dây là
đã thiết lập, đèn RSSI sẽ sáng, cho biết cường độ tín hiệu không dây hiện tại, đèn báo VIDO sẽ sáng và màn hình HD được kết nối
sẽ phát video và âm thanh thời gian thực.
Lựa chọn tần số
Hệ thống truyền dẫn không dây hoạt động ở dải tần 5,1-5,9GHz và có thể được cấu hình linh hoạt với các băng tần ISM hoặc được cấp phép khác để
phù hợp với các khu vực toàn cầu khác nhau.Mặt trước của máy phát có nút chọn tần số (xem hình minh họa bên dưới), nút này
cung cấp tối đa 4 kênh tần số khả dụng và hỗ trợ tối đa 4 thiết bị thu đồng thời.
