Thông tin chi tiết sản phẩm:
|
| VGA: | Giao diện HD15 và liên kết với 1 giao diện âm thanh 3.5 Hỗ trợ 640 * 480 / 85HZ đến 1920 * 1200 / 60 | HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0, âm thanh nhúng HDMI |
|---|---|---|---|
| Băng hình: | Tự động nhận dạng STetem của NTSC 、 PAL và SECAM, liên kết với 1 giao diện âm thanh 3.5 | USB: | Giao diện tiêu chuẩn của 2.0, có thể chèn đĩa U, nhúng âm thanh; Hỗ trợ video, hình ảnh, MP3, TXT |
| Âm thanh: | 3.5 Giao diện âm thanh, hỗ trợ các kênh trái và phải và âm thanh nổi, chuyển đổi tín hiệu AV Đồng bộ | Chế độ điều khiển: | Chìa khóa IR 、 |
| Nguồn cấp: | AC: 100 đến 240 V | Quyền lực: | 20W |
| Kích thước (1U): | Thùng tiêu chuẩn 1U 19 inch, 442mm (L) * 45mm (H) * 242mm (W) | Trọng lượng (1U): | 2,5kg |
| Cổng đầu vào: | 1 cổng đầu vào HDMI | Cổng đầu ra: | 9 kênh cổng ra HDMI |
| Làm nổi bật: | Bộ điều khiển treo tường video HDMI 20W,Bộ điều khiển tường video HDMI dài 442mm,Bộ điều khiển treo tường HDMI 20W |
||

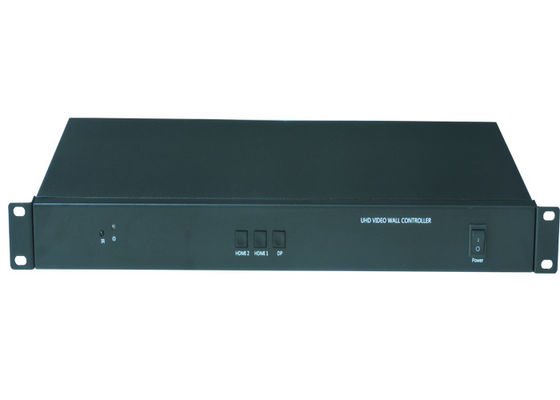

Bộ điều khiển treo tường video HDMI 20W đa góc với tính nghệ thuật tự do
I. hướng dẫn cài đặt
Để tiết kiệm thời gian quý báu của bạn, sổ tay hướng dẫn này không giới thiệu những điều thông thường
sử dụng các thiết bị điện,
Vui lòng tuân theo cách hiểu thông thường về các thiết bị điện thông thường. Trước khi sử dụng thiết bị,
vui lòng đọc hoạt động hướng dẫn cẩn thận để bạn có thể nhanh chóng làm quen
với việc vận hành và sử dụng thiết bị.
II.các bước cài đặt

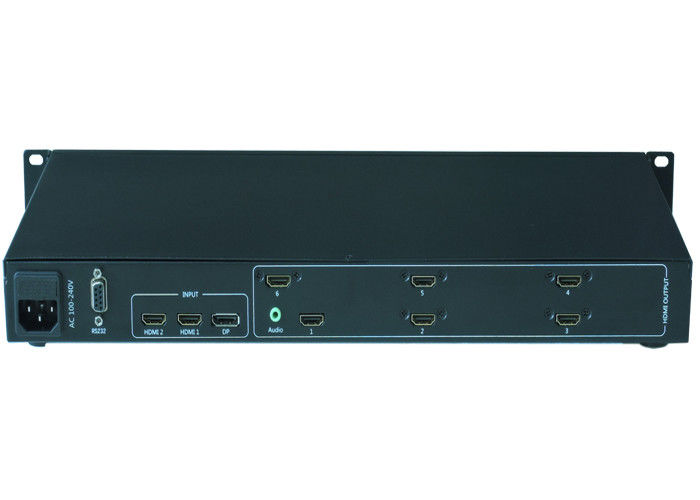

1. Kết nối đầu ra HDMI của bộ xử lý nối với cổng đầu vào HDMI của đơn vị màn hình tinh thể lỏng,
và mỗi đơn vị hiển thị có thể được kết nối với bất kỳ cổng đầu ra HDMI nào của bộ xử lý nối;
2. Kết nối nguồn tín hiệu được hiển thị với bất kỳ một trong các giao diện HDMI1, HDMI2 và DP;
3. Lần đầu tiên bạn thiết lập bộ điều khiển tường video, bạn cần kết nối với giao diện RS232 của
bộ điều khiển tường video thông qua cáp nối tiếp.
Sơ đồ cài đặt như sau:
III.bật nguồn
Sau khi các cáp trên được kết nối, hãy cắm vào nguồn điện AC 100-240V,
bật công tắc nguồn của thiết bị,
đèn báo nguồn màu đỏ và thiết bị đang ở trạng thái hoạt động;
Ⅳ.Các thông số kỹ thuật
| Tên | Sự chỉ rõ |
| Tín hiệu đầu vào | |
| VGA |
Giao diện HD15 và liên kết với 1 giao diện âm thanh 3.5 Hỗ trợ 640 * 480 / 85HZ đến 1920 * 1200 / 60HZ |
| HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0, âm thanh nhúng HDMI |
| Video | Tự động nhận dạng STetem của NTSC, PAL và SECAM, liên kết với 1 giao diện âm thanh 3.5 |
| USB |
Giao diện tiêu chuẩn của 2.0, có thể chèn đĩa U, nhúng âm thanh; Hỗ trợ video, hình ảnh, MP3, TXT |
| Tín hiệu đầu ra | Có thể tùy chỉnh tới 9 đầu ra tín hiệu HDMI với độ phân giải đầu ra lên đến 1920x1080 @ 60HZ. |
| Giao diện HDMI | |
| Âm thanh | 3.5 Giao diện âm thanh, hỗ trợ các kênh trái và phải và âm thanh nổi, chuyển đổi tín hiệu AV Đồng bộ |
| khác | |
| Chế độ điều khiển | IR, chìa khóa trường hợp |
| Nguồn cấp | AC: 100 đến 240 V |
| Mô hình chung | Khớp tiêu chuẩn bốn, máy đơn tùy chỉnh khớp từ 2 đến 9 |
| Quyền lực | 20W |
| Quy mô trường hợp | |
| Kích thước (1U) | Thùng tiêu chuẩn 1U 19 inch, 442mm (L) * 45mm (H) * 242mm (W) |
| Trọng lượng (1U) | 2,5kg |
| Tên sản phẩm | Bộ điều khiển treo tường video HDMI 20W đa góc với tính nghệ thuật tự do |
