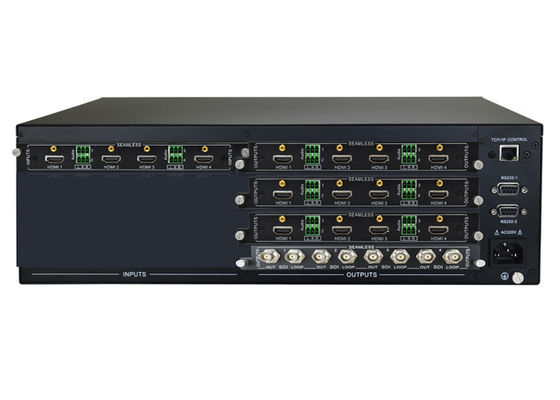

Bộ chuyển đổi ma trận video 4K UHD mô-đun với 4 đầu ra HDmi đầu vào SDI

Bộ chuyển đổi ma trận video 4K UHD dạng mô-đun với 4 đầu ra HDmi đầu vào SDI

Bộ chuyển đổi ma trận video mô-đun 4K UHD với 4 đầu vào hdmi 12 đầu ra hdmi và 4-ch SDI

1. Tổng quan

Các thẻ đầu vào mô-đun tùy chọn bao gồm các kết nối sau: HDMI, DVI, VGA, HDBaseT (với RS232 và IR băng tần rộng hai chiều),

Video cáp quang và video tương tự với tỷ lệ kỹ thuật số qua HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, video thành phần, S-video và

video tổng hợp).Các thẻ đầu ra mô-đun bao gồm các kết nối sau: HDMI, SDI, DVI, VGA, HDBaseT và Fiber Optic.

Nhúng âm thanh nổi được hỗ trợ trên các thẻ đầu vào HDMI để cho phép chèn âm thanh tương tự vào tín hiệu kỹ thuật số.Âm thanh nổi có thể

cũng được khử nhúng bằng cách sử dụng thẻ đầu ra HDMI hoặc HDBaseT.Quản lý EDID nâng cao hạn chế các nguồn chỉ xuất ra âm thanh nổi,

trong khi mô phỏng dữ liệu video gốc từ các màn hình đính kèm.Hệ thống này cho phép chuyển đổi âm thanh tương tự với video kỹ thuật số được ghép nối,

loại bỏ yêu cầu đối với bộ chuyển đổi ma trận âm thanh bổ sung.

Các nắp nút rõ ràng cung cấp văn bản có thể đọc được trên bảng điều khiển phía trước, có thể được tùy chỉnh cho mỗi lần cài đặt.Điều khiển qua IR, RS232 và

TCP / IP cung cấp nhiều tùy chọn cho các hệ thống điều khiển của bên thứ ba.Mười cài đặt trước có thể lập trình cung cấp một phương tiện cấu hình hiệu quả

phân phối video và âm thanh cho các kiểu sử dụng phổ biến.

2. Đặc trưng

• Độ phân giải 4K UHD qua HDMI & HDBaseT

• Các kết nối được hỗ trợ: VGA, SDI, DVI, HDMI, HDBaseT & Cáp quang

• Băng thông cao lên đến 10,2 Gbps

• Thêm thẻ mô-đun I / O dựa trên khả năng mở rộng

• Chuyển mạch siêu điểm chéo

• Quản lý HDCP & EDID nâng cao

• Thiết kế có thể thay thế nóng

• Xóa các nút được chiếu sáng

• Điều khiển qua IR, Ethernet & RS-232

• 10 cài đặt trước toàn cầu

• Bảng điều khiển phía trước LCD để chuyển đổi và trạng thái

• Khóa bảo mật bảng điều khiển phía trước

• Vỏ nhôm 3 RU có thể lắp vào giá đỡ

3. đặc điểm kỹ thuật.

Kết nối I / O:

• Đầu vào khung: 4 x Thẻ đầu vào

• Đầu ra khung: 4 x Thẻ đầu ra

• Băng thông cho mỗi I / O: 340 MHz (10,2 Gbps)

• Trở kháng đầu vào / đầu ra: 75 ohms

• Tốc độ chuyển mạch: 200ns (tối đa)

• Tăng: 0 dB

• Độ trễ tối đa: 5nS (+/- 1nS)

Điều khiển:

• Cổng điều khiển nối tiếp: RS-232, đầu nối D cái 9 chân

• Cấu hình chân: 2 = TX, 3 = RX, 5 = GND

• Bảng điều khiển phía trước: Các nút

• Điều khiển TCP / IP qua Ethernet

Chung & Môi trường:

• Chất liệu: Khung nhôm sơn đen Kích thước: Khung giá 3 RU

• Độ ẩm: 10% ~ 90%

• Nhiệt độ hoạt động: 0 ° đến + 40 ° C (+ 32 ° đến + 104 ° F)

• Độ ẩm hoạt động 20% ​​đến 90%, không ngưng tụ

• Nhiệt độ lưu trữ -10 ° đến + 60 ° C (+ 14 ° đến + 140 ° F)

• Độ ẩm lưu trữ 20% đến 90%, Không ngưng tụ

• Cài đặt: Rack mountable

Nguồn, ESD & Quy định

• Nguồn điện quốc tế: 110VAC ~ 240VAC, 50 / 60Hz

• Mức tiêu thụ điện: 135 watt được điền đầy đủ

• Bảo vệ ESD: 15kV

• Quy định: CE, RoHs, FCC

• Kích thước vỏ: 483x317x133mm (3U)

• Trọng lượng vận chuyển sản phẩm: 7,71 kg (17 lbs.)
