Hệ thống điều khiển lập trình đa phương tiện mô-đun

Hệ thống điều khiển lập trình đa phương tiện mô-đun

Giới thiệu:

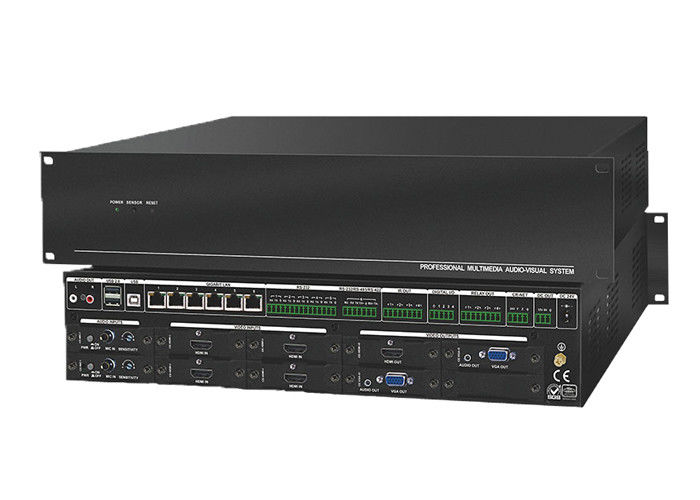

WL-NET-4000là một bộ điều khiển đa phương tiện mô-đun có thể lập trình được.Với cấu hình cổng linh hoạt, bộ điều khiển có thể

điều khiển bộ khuếch đại, ánh sáng và rèm hoặc các thiết bị âm thanh và quang điện khác bằng một lần chạm.Và nó liền mạch

chức năng chuyển mạch có thể nhận ra phân đoạn hình ảnh, PIP tùy ý.Sự tương tác của hai điểm bất kỳ trong khu vực địa phương

mạng cũng có thể được thực hiện dễ dàng với nó.Nó được sử dụng rộng rãi trong giảng dạy, hội trường và hội trường đa phương tiện và các dịp khác.

Đặc trưng:

1. Cổng video: Tích hợp ma trận chuyển mạch liền mạch 4x2 + 1 thẻ hỗn hợp, hỗ trợ tín hiệu SDI / DVI / VGA / HDMI / HD BaseT, 2 kênh có thể được sử dụng để phân đoạn hình ảnh, ghép hình, hình trong hình tùy ý;

2. 4 cổng rơ le yếu: Có thể điều khiển công tắc khóa điện từ truy cập lớp học, khóa điện từ tủ sân ga, v.v.;

3. Cổng nối tiếp: 5 cổng RS-232 hai chiều và 1 cổng RS-232/485/422, để điều khiển máy chiếu, máy ảnh, v.v.;

4. 4 cổng I / O kỹ thuật số: để phát hiện tín hiệu và cảnh báo giám sát liên kết tủ, khóa điện tử, v.v.;

5. 2 cổng USB loại A, 1 cổng USB loại B: thực hiện chức năng KVM, chuyển đổi chuột và bàn phím từ xa;

6. 1 cổng WL-NET: để điều khiển các thiết bị như bộ điều khiển nguồn, bộ điều khiển âm lượng, bộ điều chỉnh độ sáng, v.v.;

7. 2 cổng ra nguồn yếu: 1 5V, 1 12V;

8. Cổng vào âm thanh: 2 khe cắm thẻ âm thanh, tích hợp giải mã âm thanh, hỗ trợ phát một nút của tổng phòng điều khiển, tự động chuyển sang phát sóng đầu ra;

9. Tích hợp công tắc 6 cổng 100M: thực hiện quản lý tích hợp bằng phần mềm, có thể kết nối với camera IP;

10. Bộ nhớ: 1G DDR-RAM, 1 G flash;

11. Hệ thống điều khiển lập trình đa phương tiện mô-đun

Sự chỉ rõ:

Sơ đồ củaHệ thống điều khiển lập trình đa phương tiện mô-đun :
