Thông tin chi tiết sản phẩm:
|

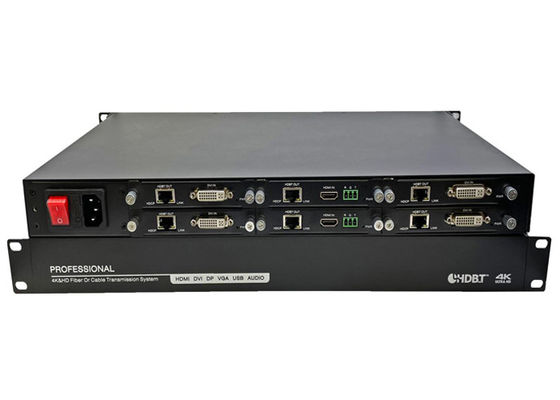

| Tên sản phẩm: | Ultra Slim 4K HDMI qua HDBaseT 70 Meter Exender với 6 cổng đầu ra HDBaseT | Đầu nối HDBaseT: | RJ45 |
|---|---|---|---|
| Khoảng cách HDBaseT: | 70 mét và 100 mét | Băng thông: | 10,2 Gb / giây |
| Phiên bản HDBaseT: | V1.0 | Đặc điểm kỹ thuật IR: | Hỗ trợ 0 ~ 38 Khz |
| Làm nổi bật: | 70M USB Video Extender,Unix USB Video Extender,Windows HD Video Extender |
||
TỔNG QUAN VỀ SẢN PHẨM:
Hệ thống điều khiển:
①HDBaseT OUT: Kết nối với Bộ thu bằng một cáp CAT5e / 6/7 duy nhất để truyền tất cả các tín hiệu dữ liệu bao gồm cả nguồn.
(2) IR OUTC Kết nối với IR Blaster để truyền tín hiệu IR đến các thiết bị trong tầm nhìn trực tiếp của IR Blaster.
⑶IR IN: Kết nối với IR Extender để mở rộng phạm vi điều khiển IR của thiết bị định vị từ xa.Đảm bảo rằng điều khiển từ xa đang được sử dụng nằm trong tầm nhìn trực tiếp của IR Extender.
④HDBaseT Active LED: Đèn LED này sẽ nhấp nháy mỗi giây khi thiết bị bật nguồn.
⑤Đèn LED liên kết HDBaseT: Đèn LED này sẽ sáng khi liên kết HDBaseT được thiết lập giữa bộ phát và bộ thu.
①HDMI IN: Kết nối với thiết bị nguồn HDMI như đầu đĩa DVD hoặc Blu-ray.
②RS232: Kết nối với PC hoặc Máy tính xách tay qua cổng RS232 tới cáp 9 chân D-Sub để truyền các lệnh RS-232.
(3) LED HDCP: Đèn LED này sẽ nhấp nháy khi thiết bị không có HDCP, luôn sáng khi thiết bị có HDCP.
Người nhận:
①HDBaseT IN: Kết nối với thiết bị Bộ thu bằng một cáp CAT5e / 6/7 duy nhất để truyền tất cả các tín hiệu dữ liệu bao gồm cả nguồn điện.
② IR OUTC Kết nối với IR Blaster để truyền tín hiệu IR đến các thiết bị trong tầm nhìn trực tiếp của IR Blaster.
③ IR IN: Kết nối với IR Extender để mở rộng phạm vi điều khiển IR của thiết bị định vị từ xa.Đảm bảo rằng điều khiển từ xa đang được sử dụng nằm trong tầm nhìn trực tiếp của IR Extender.
④ HDBaseT Active LED: Đèn LED này sẽ nhấp nháy mỗi giây khi thiết bị bật nguồn.
⑤ Đèn LED liên kết HDBaseT: Đèn LED này sẽ sáng khi liên kết HDBaseT được thiết lập giữa bộ phát và bộ thu.
⑥DC 12V: Cắm nguồn điện DC 12V vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC.
① HDMI OUT: Kết nối với thiết bị nguồn HDMI như đầu đĩa DVD hoặc Blu-ray.
② RS232: Kết nối với PC hoặc Máy tính xách tay qua cổng RS232 tới cáp 9 chân D-Sub để truyền các lệnh RS-232.
③ LED HDCP: Đèn LED này sẽ nhấp nháy khi thiết bị không có HDCP, luôn sáng khi thiết bị có HDCP.
Thông số kỹ thuật sản xuất
| Hàm số | Số lượng tín hiệu đầu vào | Bộ phát: 6-CH (DVI, HDMI, IR, Công tắc từ xa) |
| Số lượng tín hiệu đầu ra | Bộ thu: 1CH (DVI, HDMI, IR, Công tắc từ xa) | |
| Khoảng cách truyền |
WLHDB-USB70: 0-70m WLHDB-USB100: 0-100m |
|
| Hiệu suất truyền video | Giao diện đầu vào video | HDMI và DVI-I (chỉ hỗ trợ tín hiệu DVI-D) |
| Giao diện đầu ra video | HDMI và DVI-I (chỉ hỗ trợ tín hiệu DVI-D) | |
| Nghị quyết | Hỗ trợ tối đa 1080p / 1080i / 720p / 720i / 576p / 576i / 480p / 480i 4K × 2K | |
| Tốc độ truyền tối đa | 10Gb / giây | |
| IR | Giao diện điều khiển từ xa | Cổng âm thanh 3,5 mm |
| Giao diện điều khiển từ xa | Tín hiệu điều khiển từ xa IR | |
| USB | Giao thức | Chỉ hỗ trợ bàn phím và chuột USB |
| Nguồn cấp | Dải điện áp |
Đầu vào: AC110V-220V, 50 / 60HZ Đầu ra: DC9V / 1A |
| Sự tiêu thụ năng lượng |
Máy phát: 5W Máy thu: 5W |
|
| Thuộc tính ngoại hình | Kích thước (L × W × H) |
Máy phát: 112,4mm × 78,9mm × 27,9mm Bộ thu: 112,4mm × 78,9mm × 27,9mm |
| Vật chất | Vỏ thép | |
| Màu sắc | Màu đen | |
| Môi trường hoạt động | Nhiệt độ bảo quản | -40-80 ℃ |
| Độ ẩm tương đối | 0-95% (Không ngưng tụ) | |
| Nhiệt độ làm việc | -15 ℃ -55 ℃ | |
| Tên sản phẩm | Ultra Slim 4K HDMI qua HDBaseT 70 Meter Exender với 6 cổng đầu ra HDBaseT | |
Sử dụng sơ đồ ứng dụng:
Ultra Slim 4K HDMI qua HDBaseT 70 Meter Exender với 6 cổng đầu ra HDBaseT
