Bộ chuyển đổi 1080P MINI HDMI sang SD / HD / 3G SDI với HDMI1.3 HDCP1.1 / 1.2

1,0Giới thiệu

Bộ chuyển đổi MINI HDMI sang SDI cho phép hiển thị tín hiệu HDMI trên màn hình SDI mà vẫn đảm bảo

tốc độ bit 2.970 Gbit / s để cung cấp cho bạn tín hiệu có độ phân giải cao mà không bị suy hao.Đối với các chuyên gia, điều này có nghĩa là

giờ đây việc chuyển đổi tín hiệu HDMI có độ phân giải cao cùng với âm thanh sang SDI để truyền khoảng cách xa trở nên dễ dàng hơn

và hiển thị tác phẩm của bạn trên màn hình SDI.

2.0Đặc trưng

***Hỗ trợ HDMI1.3 HDCP1.1 / 1.2;

***Hiển thị nguồn HDMI trên màn hình SDI;

Giao diện SDI hoạt động ở tốc độ bit 2.970 Gbit / s, 2.970 / 1.001 Gbit / s ,;

1.485 Gbit / s, 1.485 / 1.001 Gbit / s và 270 Mb / s;

***Hỗ trợ định thời đầu vào HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60 .;

***Chuyển đổi tín hiệu HDMI sang SDI: 480i / 576i sang SD-SDI (SMPTE 259M-C, ở tốc độ bit 270 Mbit / s)

720p / 1080i đến HD-SDI (SMPTE 292M, ở tốc độ bit 1,485 Gbit / s hoặc 1,485 / 1,001 Gbit / s) 1080p đến 3G-SDI

(SMPTE 424M / 425M-AB, ở tốc độ bit 2.970 Gbit / s và 2.970 / 1.001 Gbit / s).

***Hỗ trợ khoảng cách đầu ra SDI lên đến 100 mét (3G-SDI), 200 mét (HD-SDI) hoặc 300 mét (SD-SDI);

***Bộ chuyển đổi 1080P MINI HDMI sang SD / HD / 3G SDI với HDMI1.3 HDCP1.1 / 1.2

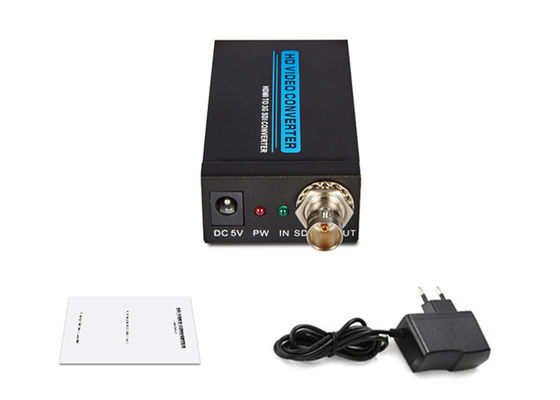

3.0Phụ kiện đóng gói:

Trước khi cố gắng sử dụng thiết bị này, vui lòng kiểm tra bao bì và đảm bảo chứa các vật phẩm sau

trong thùng vận chuyển:

(1) Bộ chuyển đổi 1080P MINI HDMI sang SD / HD / 3G SDI ------------------------------ 1Pcs

(2) Bộ chuyển đổi nguồn 5V DC --------------------------------------- 1Pcs

(3) Hướng dẫn sử dụng --------------------------------------------- ------ 1 cái

4.0Thông số kỹ thuật

Cổng đầu vào ------------------------------------------------ --------------------------- 1 x HDMI;

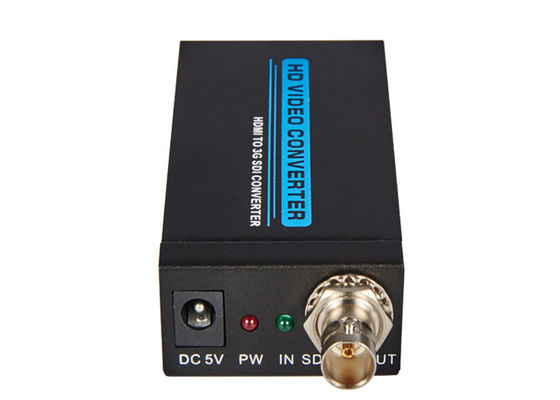

Cổng ra --------------------------------------------- 1 x BNC (SDI / HD-SDI / 3G-SDI);

Tốc độ truyền SDI ---------------------- 2.970 Gbit / s và 2.970 / 1.001 Gbit / s

Độ phân giải In / Output ------ 480i, 576i, 720p @ 50 / 59,94,60, 1080i @ 50 / 59,94 / 60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Nguồn cấp------------------------------------------------ -------------------------- DC 5V;

Bảo vệ ESD Mô hình cơ thể người --------------------- ± 8kV (phóng điện khe hở không khí)

± 4kV (phóng điện tiếp xúc);

Kích thước------------------------------------------------- ---- 82mm x 43,5mm x 23mm;

Trọng lượng------------------------------------------------- ----------------------------------- 150g;

Nhiệt độ hoạt động ---------------------------------- 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F;

Nhiệt độ bảo quản ------------------------------------ 20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F;

Độ ẩm rửa giải ------------------------------------- 20 ~ 90% RH (Không ngưng tụ);

Mức tiêu thụ nguồn (Tối đa) --------------------------------------------- ---------------- 5W;

Tên sản phẩm ----------------- Bộ chuyển đổi 1080P MINI HDMI sang SD / HD / 3G SDI với HDMI1.3 HDCP1.1 / 1.2;

5.0 Kết nối và vận hành

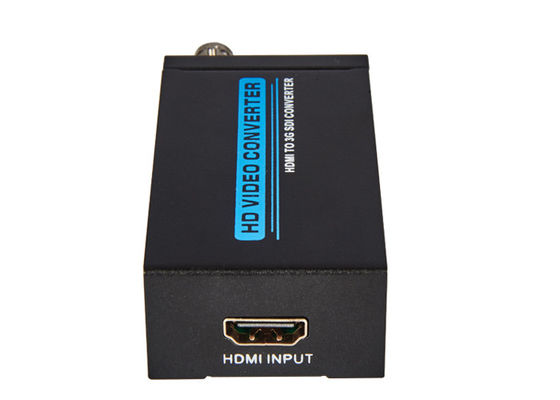

5.01 Kết nối Cáp HDMI giữa nguồn tín hiệu HDMI và ĐẦU VÀO HDMI

của bộ chuyển đổi.

5.02 Kết nối Cáp đồng trục giữa bộ chuyển đổi và màn hình SDI.

5.03 Kết nối bộ chuyển đổi nguồn giữa bộ chuyển đổi và ổ cắm.

5.04 Mở nguồn cấp của nguồn tín hiệu HDMI và màn hình.Chọn

các cổng đầu vào tương ứng, sau đó nó hoạt động.
