Bộ chuyển đổi 1080P MINI SD / HD / 3G SDI sang HDMI với HDMI1.3 HDCP1.1 / 1.2

1.0 Giới thiệu

Bộ chuyển đổi SDI sang HDMI cho phép hiển thị tín hiệu SD-SDI, HD-SDI và 3G-SDI trên màn hình HDMI / SDI

đồng thời đảm bảo tốc độ bit cao 2.970 Gbit / s để bạn truyền tín hiệu nhanh chóng mà không bị suy hao.

Đối với các chuyên gia, điều này có nghĩa là giờ đây việc phân phối và mở rộng tín hiệu 3G SDI của bạn trở nên dễ dàng hơn

đồng thời cung cấp cho bạn khả năng hiển thị công việc của mình trên màn hình HDMI nhờ bộ chuyển đổi HDMI tích hợp.

Hơn nữa, nhờ thiết kế 3G-SDI lặp lại, người dùng có thể tận hưởng cả SDI và

HDMI hiển thị cùng một lúc.

2.0 Tính năng

1)Hoạt động ở 2.970Gbit / s, 2.970 / 1.001Gbit / s, 1.485Gbit / s, 1.485 / 1.001Gbit / s

và 270Mbits / s .;

2)Hỗ trợ SMPTE 425M (Cấp A và Cấp B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Đầu ra vòng lặp được cân bằng và được điều chỉnh lại xung nhịp • Trình khử nhúng âm thanh tích hợp cho một

tối đa 8 kênh, âm thanh 48 kHz;

4)Chế độ video tự động phát hiện (3G / SD / HD);

5)Chuyển đổi từ SMPTE 425M cấp B sang Cấp A 1080p 50 / 59,94 /

60 4: 2: 2 10-bit;

6)Kết nối với các thiết bị khác để mở rộng tín hiệu của bạn trên một khoảng cách xa;

7)Hiển thị đồng thời với tín hiệu SDI và HDMI;

số 8)Hỗ trợ khoảng cách truyền tín hiệu lên đến 300M cho tín hiệu SDI,

200M cho tín hiệu HD và 100M cho tín hiệu 3G;

9)1080P MINI SD / HD / 3G SDI to HDMI Converter with HDMI1.3 HDCP1.1 / 1.2;

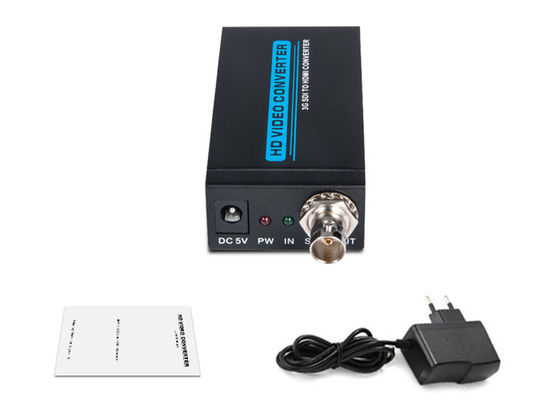

3.0 Phụ kiện đóng gói:

Trước khi cố gắng sử dụng thiết bị này, vui lòng kiểm tra bao bì và đảm bảo

các mặt hàng sau được chứa trong thùng vận chuyển:

(1) BỘ CHUYỂN ĐỔI SDI TO HDMI ------------------------------ 1Pcs

(2) Bộ chuyển đổi nguồn 5V DC --------------------------------------- 1Pcs

(3) Hướng dẫn sử dụng --------------------------------------------- ------ 1 cái

4.0 Thông số kỹ thuật

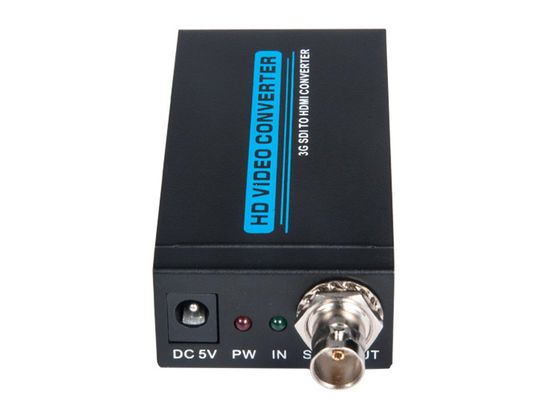

Cổng đầu vào ----------------------------------------------- 1 x BNC (SDI / HD-SDI / 3G-SDI);

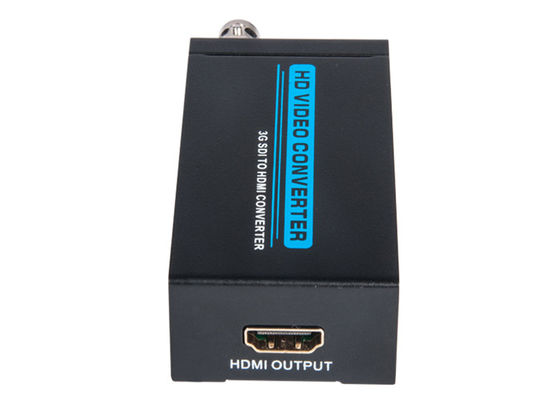

Cổng đầu ra------------------------------------------------ -------------------------- 1 x HDMI;

Tốc độ truyền SDI ---------------------- 2.970 Gbit / s và 2.970 / 1.001 Gbit / s

Độ phân giải In / Output ------ 480i, 576i, 720p @ 50 / 59,94,60, 1080i @ 50 / 59,94 / 60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Nguồn cấp------------------------------------------------ -------------------------- DC 5V;

Bảo vệ ESD Mô hình cơ thể người -------------------- ± 8kV (phóng điện khe hở không khí)

± 4kV (phóng điện tiếp xúc);

Kích thước------------------------------------------------- ---- 82mm x 43,5mm x 23mm;

Trọng lượng------------------------------------------------- ----------------------------------- 150g;

Nhiệt độ hoạt động ---------------------------------- 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F;

Nhiệt độ bảo quản ------------------------------------ 20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F;

Độ ẩm rửa giải ------------------------------------- 20 ~ 90% RH (Không ngưng tụ);

Mức tiêu thụ nguồn (Tối đa) --------------------------------------------- ---------------- 5W;

Tên sản phẩm -------------------- Bộ chuyển đổi 1080P MINI SD / HD / 3G SDI sang HDMI với HDMI1.3 HDCP1.1 / 1.2;

5.0 Kết nối và vận hành

5.01 Kết nối cáp đồng trục giữa nguồn tín hiệu SDI và SDI INPUT

của bộ chuyển đổi.

5.02 Kết nối Cáp HDMI giữa bộ chuyển đổi và màn hình HDMI.

5.03 Kết nối bộ chuyển đổi nguồn giữa bộ chuyển đổi và ổ cắm.

5.04 Mở nguồn cấp của nguồn tín hiệu HDMI và màn hình.Chọn

các cổng đầu vào tương ứng, sau đó nó hoạt động.
