Tôi.hướng dẫn cài đặt

Để tiết kiệm thời gian quý giá của bạn, hướng dẫn này không giới thiệu ý thức chung của

sử dụng các thiết bị điện, xin vui lòng làm theo ý thức thông thường của các thiết bị điện thông thường.

Trước khi sử dụng thiết bị, vui lòng đọc kỹ hướng dẫn sử dụng để bạn có thể nhanh chóng

làm quen với việc đưa thiết bị vào hoạt động và sử dụng.

II. các bước lắp đặt

1. Kết nối đầu ra HDMI của bộ xử lý splicing đến cổng đầu vào HDMI của tinh thể lỏng

đơn vị hiển thị, và mỗi đơn vị hiển thị có thể được kết nối với bất kỳ cổng đầu ra HDMI nào của bộ xử lý splicing;

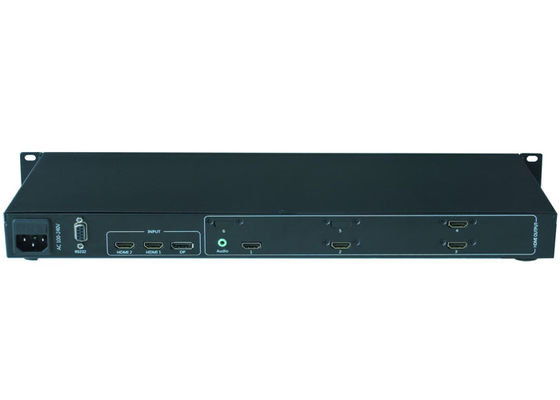

2. Kết nối nguồn tín hiệu được hiển thị với bất kỳ một trong các giao diện HDMI1, HDMI2 và DP;

3. Lần đầu tiên bạn thiết lập bộ điều khiển tường video, bạn cần phải kết nối với giao diện RS232

của bộ điều khiển tường video thông qua cáp hàng loạt.

Biểu đồ lắp đặt như sau:

năng lượng trên

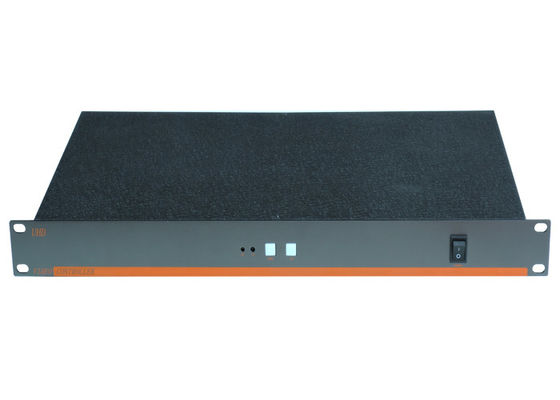

Sau khi các cáp trên được kết nối, cắm vào nguồn điện 100-240V AC, bật công tắc điện của thiết bị,

Đèn chỉ số công suất màu đỏ và thiết bị đang hoạt động;

Cài đặt thông tin liên lạc phần mềm

Việc sử dụng đầu tiên của bộ điều khiển tường video 4K cần phải được gỡ lỗi bởi phần mềm theo sắp xếp thực tế

Trước khi gỡ lỗi, phần mềm điều khiển và thiết bị cần giao tiếp bình thường.

Sau đây là chế độ thiết lập liên lạc:

Mở thư mục phần mềm bên trong đĩa CD và sao chép nó vào ổ cứng máy tính, mở tệp VideoWallcontrol.exe bên trong,

và sau đó bật lên giao diện sau;
