Thông tin chi tiết sản phẩm:
|
| Người mẫu: | NSDesignStudio | Loại sản phẩm: | Bộ điều khiển tự động hóa AV có thể lập trình |
|---|---|---|---|
| Bộ xử lý: | Bộ xử lý nhúng 32 bit, lên tới 533 MHz | Bộ nhớ hệ thống: | 8 MB |
| Bộ nhớ Flash: | 16 MB | Giao thức mạng: | IPv4, DHCP, ARP, ICMP, IGMP, UDP và TCP |
| Làm nổi bật: | bộ điều khiển tự động hóa AV có thể lập trình với điều khiển từ xa web,bộ điều khiển tự động hóa AV với bảng cảm ứng,nền tảng điều khiển có thể lập trình với quản lý web |
||
CácNSDesignStudio Bộ điều khiển tự động AV có thể lập trìnhkết hợp điều khiển thiết bị AV chuyên nghiệp, giao diện màn hình cảm ứng tùy chỉnh, hoạt động dựa trên trình duyệt, kỹ thuật từ xa và quản lý năng lượng thông minh trong một nền tảng tích hợp.
Được thiết kế cho các nhà tích hợp hệ thống và các dự án AV thương mại, hệ thống cho phép điều khiển tập trung màn hình, máy chiếu, bộ xử lý video, bộ chuyển mạch ma trận, hệ thống âm thanh, máy ảnh PTZ, ánh sáng,rèm máy, thiết bị môi trường, thiết bị kiểm soát truy cập và các hệ thống của bên thứ ba khác.
Không giống như các bộ xử lý điều khiển khác trong phạm vi sản phẩm này, NSDesignStudio nhấn mạnh nhiều hơn vàoPhần mềm và lớp quản lýCác kỹ sư có thể thiết kế giao diện người dùng tùy chỉnh, cấu hình các lệnh thiết bị, tạo logic điều khiển, quản lý các nguồn và đầu ra tường video, gán quyền của người dùng,và tải lên hoặc tải xuống các dự án thông qua một môi trường thiết kế trực quan.
Bộ điều khiển hỗ trợ hoạt động mạng cục bộ cũng như lập trình từ xa, bảo trì, nâng cấp và chuyển dự án qua Ethernet hoặc Internet.Chế độ web HTML của nó cho phép các thiết bị tương thích truy cập vào môi trường điều khiển thông qua trình duyệt, hoặc thông qua một máy chủ đám mây trên một mạng công cộng hoặc thông qua một máy chủ web được triển khai cục bộ.
NSDesignStudio cũng hỗ trợ iPad, iPhone, Android, Windows, bảng điều khiển cảm ứng và điều khiển dựa trên web.với tối đa 16 thiết bị được kết nối đồng thời theo hướng dẫn phần cứngCác thiết bị đầu cuối khác nhau có thể sử dụng các giao diện khác nhau để phù hợp với các nhà điều hành, quản trị viên, kỹ thuật viên hoặc người dùng phòng.
Thông qua sự kết hợp của phần cứng có thể lập trình, thiết kế giao diện trực quan, quản lý từ xa dựa trên web, điều khiển đa nền tảng, và hoạt động năng lượng tự động,NSDesignStudio đặc biệt phù hợp cho các dự án đòi hỏi nhiều hơn so với điều khiển căn phòng cơ bản.
NSDesignStudio hỗ trợ truy cập hệ thống dựa trên trình duyệt thông qua máy chủ đám mây hoặc máy chủ web cục bộ.
Người dùng được ủy quyền có thể thực hiện các chức năng như:
Nền tảng hỗ trợ truy cập trình duyệt từ xa thông qua mạng 4G / 5G công cộng cũng như triển khai web cục bộ trong một mạng LAN.
Phần mềm NSDesignStudio cho phép các nhà tích hợp hệ thống xây dựng giao diện điều khiển đồ họa tùy chỉnh theo yêu cầu của mỗi phòng, khách hàng hoặc ứng dụng.
Môi trường thiết kế bao gồm:
Trình soạn thảo giao diện cũng cung cấp các cài đặt sắp xếp, nhóm, khóa, lớp, xoay, phông chữ, minh bạch, ranh giới, nền và ngoại hình.
Các nút có thể được cấu hình với các trạng thái bình thường, nhấn và di chuyển khác nhau.
Mỗi hành động có thể được gán cho:
Điều này cho phép tạo ra các giao diện người dùng đơn giản cũng như các trang điều khiển tiên tiến hơn cho nhân viên kỹ thuật.
Một dự án điều khiển có thể hỗ trợ nhiều nền tảng hoạt động, bao gồm:
Sổ tay phần cứng nói rằng tối đa 16 thiết bị điều khiển có thể được kết nối đồng thời và mỗi thiết bị có thể sử dụng giao diện người dùng khác nhau.
Nền tảng lập trình được thiết kế để giảm sự phụ thuộc vào các ngôn ngữ lập trình máy tính truyền thống.
Các kỹ sư có thể cấu hình các trang điều khiển và chức năng trực quan, trong khi phần mềm có thể tự động tạo các nút kiểu 3D và hỗ trợ các tài sản hình ảnh PNG, WMF, ICO và GIF minh bạch.Điều này giúp giảm thời gian thiết kế và đơn giản hóa bảo trì sau đó hoặc sửa đổi giao diện.
Máy chủ điều khiển có thể lập trình hỗ trợ nhiều loại thiết bị của bên thứ ba thông qua:
Theo hướng dẫn phần cứng, nền tảng cung cấp tám giao diện RS232 có thể lập trình, tám giao diện RS485, tám cổng hồng ngoại, tám cổng relé và tám cổng I / O kỹ thuật số.
Đống giao thức TCP/IP tích hợp hỗ trợ:
Máy chủ nền có thể tùy chỉnh có thể nhận lệnh từ các thiết bị mạng, làm việc với các bộ điều khiển trung tâm kết nối với nhau và tích hợp với phần mềm điều khiển của bên thứ ba tương thích.

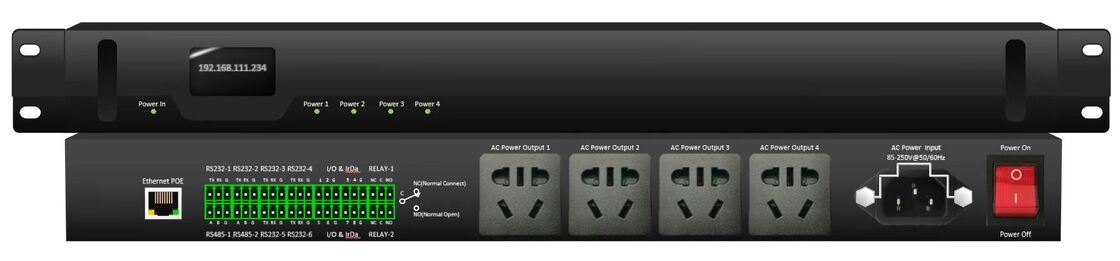

Hình ảnh sản phẩm cho thấy bốn đầu ra điện AC được quản lý độc lập với các chỉ số trạng thái điện tương ứng trên bảng điều khiển phía trước.
Điều này cho phép các thiết bị AV được kết nối được kết hợp vào các trình tự khởi động và tắt hệ thống, giúp phối hợp:
Khả năng điều khiển năng lượng này cung cấp cho NSDesignStudio vị trí tự động hóa tất cả trong một rõ ràng hơn so với các bộ xử lý điều khiển có thể lập trình khác trong phạm vi sản phẩm.
Nền tảng hỗ trợ các chuỗi lệnh kết hợp bao gồm nhiều hành động.và các lệnh kết hợp có thể được tổ hợp để tạo ra các luồng công việc tự động hóa tiên tiến hơn.
Các chức năng dựa trên kích hoạt có thể đáp ứng:
Ví dụ, một lệnh cảnh duy nhất có thể bật màn hình, hạ màn hình chiếu, chọn nguồn AV, điều chỉnh hệ thống âm thanh, thiết lập mức độ ánh sáng,và kích hoạt cài đặt trước hội nghị truyền hình.
Các nhà tích hợp hệ thống có thể sửa đổi các dự án từ xa thông qua kết nối Ethernet hoặc Internet thay vì truy cập vào mọi trang web.
Các luồng công việc từ xa được hỗ trợ bao gồm:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mô hình | NSDesign Studio |
| Loại sản phẩm | Bộ điều khiển tự động AV có thể lập trình |
| Kiến trúc hệ thống | Bộ điều khiển phần cứng có thể lập trình với phần mềm thiết kế và quản lý trực quan |
| Bộ xử lý | Bộ xử lý nhúng 32 bit, lên đến 533 MHz |
| Kiến trúc xử lý | Ba đơn vị xử lý nhúng hoạt động song song |
| Bộ nhớ hệ thống | 8 MB |
| Bộ nhớ flash | 16 MB |
| Lưu trữ hướng dẫn | Tối đa 3.000 hướng dẫn điều khiển |
| Khả năng điều khiển và chỉ huy | 256 MB |
| RS232 | 8 kênh lập trình |
| RS485/RS422 | 8 kênh lập trình |
| Điều khiển hồng ngoại | 8 cổng truyền IR có thể lập trình |
| Học tập IR | Học trực tuyến hồng ngoại tích hợp trong phần cứng |
| I/O số | 8 kênh đầu vào / đầu ra có thể lập trình |
| Kiểm soát Relay | 8 kênh chuyển tiếp điện áp thấp |
| Quản lý năng lượng AC | 4 đầu ra nguồn điện biến đổi chuyển đổi được hiển thị trong hình ảnh sản phẩm được cung cấp |
| Giao diện mạng | 2 giao diện điều khiển mạng |
| Năng lượng mạng | Tối đa 256 thiết bị mạng được kết nối song song |
| Ethernet | 10/100 Mbps thích nghi |
| Chế độ mạng | TCP Server và UDP |
| Giao thức mạng | IPv4, DHCP, ARP, ICMP, IGMP, UDP và TCP |
| Quản lý trang web | Chế độ web HTML thông qua đám mây hoặc máy chủ web cục bộ |
| Truy cập đám mây | Được hỗ trợ |
| Chương trình từ xa | Được hỗ trợ |
| Bảo trì từ xa | Được hỗ trợ |
| Nâng cấp từ xa | Được hỗ trợ |
| Theo dõi camera | Được hỗ trợ |
| Điều khiển màn hình cảm ứng | Được hỗ trợ |
| Máy điều khiển đồng thời tối đa | Tối đa 16 |
| Nền tảng người dùng | iOS, Android, Windows, bảng điều khiển cảm ứng và trình duyệt |
| Ngôn ngữ giao diện | Tiếng Trung Hoa đơn giản, tiếng Trung Hoa truyền thống và tiếng Anh |
| Điện năng lượng | +24 V DC đầu ra phụ trợ |
| Nguồn cung cấp điện chính | 100~240 VAC, 50/60 Hz |
| Năng lượng chủ tối đa | 150 W |
| Nhiệt độ hoạt động và lưu trữ | -20°C đến +70°C |
| Độ ẩm hoạt động và lưu trữ | 10%~90% |
| Kích thước | 485 × 218 × 66 mm |
| Trọng lượng | 3.8 kg |
| Cài đặt | Thang 19 inch tiêu chuẩn, 1.5U |
| MTBF | 50,000 giờ |
NSDesignStudio hỗ trợ:
thanh công cụ cấu hình chính của nó bao gồm chỉnh sửa giao diện, cấu hình nút đầu ra, cấu hình nguồn tín hiệu, cấu hình đại lý, cấu hình điều khiển trung tâm, cấu hình người dùng, tải lên,và các chức năng tải xuống.
Các nhà tích hợp hệ thống có thể tạo các trang khác nhau cho các phòng khác nhau, chế độ hoạt động hoặc vai trò người dùng.
Các trang có thể bao gồm:
Nền tảng hỗ trợ nền trang toàn cầu, điền nguyên hoặc gradient, hình ảnh tùy chỉnh, các thành phần có thể tái sử dụng, chống giả mạo, minh bạch, ranh giới, góc tròn và lớp đồ họa.
Không giống như giao diện điều khiển phòng cơ bản, NSDesignStudio bao gồm các khu cấu hình chuyên dụng cho:
Điều này làm cho nó phù hợp với các hệ thống AV kết hợp tự động hóa phòng với xử lý video phân tán và quản lý tường video.Hướng dẫn phần mềm xác định nó là phần mềm sử dụng và điều khiển cho các nút xử lý video phân tán dòng AQS.
Các trang giao diện và chức năng điều khiển khác nhau có thể được tạo cho:
Điều này giúp ngăn chặn người dùng không được phép truy cập các cài đặt hệ thống nâng cao trong khi duy trì giao diện hoạt động hàng ngày đơn giản.
NSDesignStudio có thể cung cấp hoạt động phòng họp một lần chạm cho:
Một nút "Start Meeting" có thể thực hiện nhiều lệnh phối hợp, trong khi một nút "End Meeting" có thể tắt thiết bị theo trình tự chính xác.
Kiến trúc quản lý dựa trên trình duyệt phù hợp với các tổ chức điều hành một số phòng họp hoặc không gian cộng tác.
Cơ sở và các nhóm AV có thể từ xa:
Bộ điều khiển có thể tích hợp:
Giao diện tùy chỉnh có thể được thiết kế cho các nhà điều hành, giám sát và nhân viên bảo trì, với các trang và quyền khác nhau cho mỗi vai trò.
Giáo viên hoặc huấn luyện viên có thể kiểm soát:
Giao diện có thể được đơn giản hóa cho việc giảng dạy hàng ngày trong khi giữ các chức năng kỹ thuật trên trang bảo trì được bảo vệ.
Nền tảng tự động hóa có thể phối hợp:
Các chế độ hoạt động được đặt trước có thể được tạo cho các bài thuyết trình, lễ nghi, buổi đào tạo, biểu diễn và hội nghị truyền hình.
NSDesignStudio có thể được sử dụng để điều khiển:
Bảo trì dựa trên trình duyệt cho phép nội dung dự án và giao diện điều khiển được cập nhật từ xa.
Nền tảng phù hợp với:
Các giao diện riêng biệt có thể được tạo cho khách, nhân viên khách sạn, nhà điều hành sự kiện và kỹ thuật viên AV.
Vì NSDesignStudio bao gồm video-wall điều khiển, cấu hình nguồn, quản lý đầu ra-node, và hỗ trợ phân tán node,nó đặc biệt phù hợp với các dự án kết hợp tự động hóa AV với phân phối video mạng.
Việc triển khai điển hình bao gồm:
Giải pháp NSDesignStudio không được định vị như một bộ xử lý điều khiển trung tâm thông thường khác.
Điều này làm cho nó đặc biệt phù hợp với các nhà tích hợp hệ thống cần cung cấp trải nghiệm người dùng tùy chỉnh và duy trì nhiều hệ thống AV hiệu quả sau khi cài đặt.
