Bộ xử lý Video Wall HDMI Module 8x8 4K60 4:4:4 với 16 Cửa sổ cho Bộ điều khiển Video Wall

Bộ xử lý hỗ trợ xử lý tín hiệu HDMI độ phân giải cao thông qua các thẻ đầu vào và đầu ra 4K60 tương thích.

• Hỗ trợ đầu vào và đầu ra HDMI 4K@60Hz 4:4:4.
• Bốn kênh HDMI trên mỗi thẻ I/O tương thích.
• Hỗ trợ các nguồn video độ phân giải cao và hệ thống hiển thị chuyên nghiệp.
• Phù hợp cho các ứng dụng yêu cầu hình ảnh rõ nét, đồ họa chi tiết và văn bản dễ đọc.
• Định tuyến tín hiệu đầu vào-đầu ra linh hoạt.

Bộ điều khiển video wall mô-đun cung cấp khả năng quản lý cửa sổ linh hoạt để hiển thị nhiều nguồn video trên các video wall LCD hoặc LED.

• Hỗ trợ lên đến 16 cửa sổ ở độ phân giải 2K trong các cấu hình được hỗ trợ.
• Tự do định vị và thay đổi kích thước cửa sổ hiển thị.
• Hỗ trợ cửa sổ chồng chéo và nhiều lớp hiển thị.
• Di chuyển, thay đổi tỷ lệ và kéo giãn cửa sổ linh hoạt.
• Hỗ trợ nhiều nhóm hiển thị độc lập.
• Bù viền cho các cài đặt video wall LCD.

Dung lượng cửa sổ phụ thuộc vào thẻ đầu ra đã cài đặt, độ phân giải và cấu hình hiển thị.

Không giống như các bộ xử lý video wall thông thường chỉ dành riêng cho việc ghép màn hình, nền tảng mô-đun này kết hợp xử lý video wall và chuyển mạch ma trận.

• Chức năng video wall và ma trận trong một khung máy.
• Định tuyến tín hiệu linh hoạt giữa các đầu vào và đầu ra tương thích.
• Quản lý nhóm hiển thị độc lập.
• Chuyển đổi nguồn và điều chỉnh bố cục hiển thị thuận tiện.
• Phù hợp cho các dự án yêu cầu cả video wall đa cửa sổ và màn hình được định tuyến độc lập.

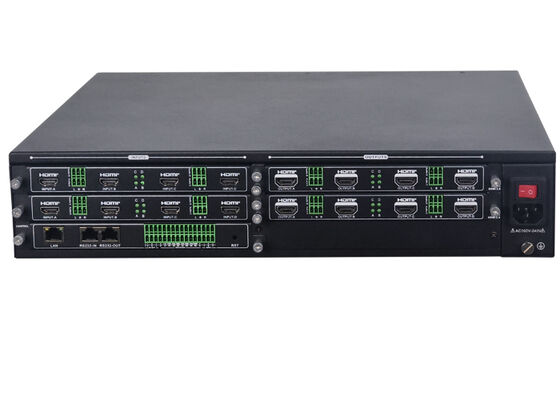

Khung máy 8x8 cung cấp hai khe cắm thẻ đầu vào và hai khe cắm thẻ đầu ra. Mỗi thẻ đầu vào hoặc đầu ra HDMI tương thích cung cấp bốn kênh, cho phép cấu hình 8 đầu vào và 8 đầu ra. Kiến trúc mô-đun đơn giản hóa việc lựa chọn giao diện tín hiệu và cung cấp sự linh hoạt trong cấu hình cho các dự án AV khác nhau.

Bộ xử lý hỗ trợ các thẻ 12G-SDI tương thích cho các ứng dụng video chuyên nghiệp.

• Thẻ đầu vào 12G-SDI bốn kênh tùy chọn.
• Thẻ đầu ra ma trận 12G-SDI tùy chọn.
• Hỗ trợ tích hợp tín hiệu SDI chuyên nghiệp.
• Phù hợp cho các cơ sở phát sóng, môi trường sản xuất và hệ thống giám sát chuyên nghiệp.

Chức năng SDI phụ thuộc vào cấu hình thẻ đã chọn.

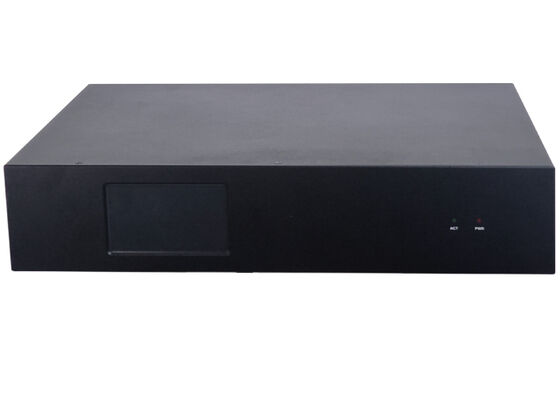

Bộ xử lý video wall mô-đun 8x8 có màn hình cảm ứng điện trở 4,3 inch để vận hành cục bộ thuận tiện. Người vận hành có thể sử dụng màn hình cảm ứng để:

• Chuyển đổi nguồn video.
• Lưu và gọi lại các cài đặt hiển thị.
• Cấu hình chu kỳ cài đặt.
• Xem trạng thái thiết bị và tín hiệu.
• Kiểm tra thông tin mạng.
• Truy cập thông tin hệ thống.

Bộ xử lý cung cấp các tùy chọn điều khiển linh hoạt cho việc tích hợp AV chuyên nghiệp. Các phương pháp điều khiển được hỗ trợ bao gồm:

• Màn hình cảm ứng mặt trước.
• Giao diện điều khiển dựa trên web.
• Lệnh LAN / TCP/IP.
• Điều khiển nối tiếp RS-232.
• Phần mềm khách chuyên dụng.
• Ứng dụng Android.

Giao diện web cho phép người vận hành quản lý các chức năng được hỗ trợ từ máy tính, máy tính bảng và điện thoại thông minh.

Bộ xử lý hỗ trợ lên đến 256 cài đặt cho mỗi nhóm hiển thị, cho phép người dùng lưu và gọi lại các bố cục hiển thị thường dùng. Các chức năng bổ sung bao gồm:

• Chu kỳ cài đặt.
• Quản lý nhiều nhóm hiển thị.
• Lớp phủ văn bản cuộn có thể cấu hình.
• Độ sáng đầu ra có thể điều chỉnh.
• Giám sát trạng thái hệ thống thời gian thực.
• Nhập và xuất các cấu hình hệ thống được hỗ trợ.

Bộ xử lý sử dụng kiến trúc xử lý phần cứng FPGA chuyên dụng mà không có hệ điều hành nhúng. Kiến trúc này được thiết kế cho các cài đặt AV chuyên nghiệp yêu cầu xử lý tín hiệu liên tục, quản lý hiển thị linh hoạt và điều khiển tập trung.
