Bộ xử lý tường video HDMI mô-đun 16x16 với 4K60 4:44 và màn hình đa cửa sổ cho hệ thống điều khiển tường video

Bộ xử lý tường video Modular HDMI 16x16 của VINCAN là bộ điều khiển tường video dựa trên FPGA chuyên nghiệp, được thiết kế để quản lý tín hiệu AV tập trung, xử lý video đa cửa sổ và chuyển mạch ma trận linh hoạt.

Với 16 đầu vào HDMI và 16 đầu ra HDMI trong cấu hình tiêu chuẩn được hiển thị, bộ xử lý ma trận tường video dạng module này cung cấp một giải pháp thiết thực cho các trung tâm chỉ huy, phòng điều khiển an ninh, cơ sở phát sóng, hệ thống giám sát công nghiệp và các cài đặt AV quy mô lớn.

Bộ xử lý hỗ trợ đầu vào và đầu ra HDMI 4K@60Hz 4:4:4 thông qua các thẻ I/O kênh bốn tương thích, lên đến 16 cửa sổ ở độ phân giải 2K trong các cấu hình được hỗ trợ, kết nối 12G-SDI tùy chọn và hoạt động màn hình cảm ứng ở mặt trước.

Mẫu 16x16 chia sẻ khả năng xử lý video và cửa sổ/lớp tương tự như cấu hình 8x8 nhỏ hơn. Ưu điểm chính của nó là số lượng kênh đầu vào và đầu ra tăng lên, cho phép quản lý nhiều thiết bị AV và kết nối hiển thị hơn trong một khung máy.

Kết hợp xử lý tường video, chuyển mạch ma trận, cài đặt hiển thị và nhiều phương pháp điều khiển, bộ xử lý tường video VINCAN 16x16 cung cấp một nền tảng phần cứng linh hoạt cho các nhà tích hợp hệ thống AV chuyên nghiệp.

Bộ xử lý tường video HDMI 16x16 cung cấp quản lý tín hiệu tập trung cho các hệ thống hiển thị đa màn hình chuyên nghiệp.

• 16 kênh đầu vào HDMI.
• 16 kênh đầu ra HDMI.
• Bốn kênh HDMI cho mỗi thẻ I/O tương thích.
• Thiết kế thẻ đầu vào và đầu ra dạng module.
• Định tuyến nguồn linh hoạt và cấu hình nhóm hiển thị.
• Thích hợp cho các dự án yêu cầu kết nối nhiều nguồn và hiển thị.

Kiến trúc dạng module giúp các nhà tích hợp hệ thống cấu hình giải pháp tường video dựa trên yêu cầu dự án thực tế.

Bộ xử lý được nâng cấp hỗ trợ tín hiệu HDMI 4K@60Hz 4:4:4 trên cả thẻ đầu vào và đầu ra tương thích. Lợi ích chính bao gồm:

• Xử lý video độ phân giải cao.
• Hiển thị rõ ràng đồ họa máy tính và chi tiết nhỏ.
• Hỗ trợ các nguồn tín hiệu HDMI chuyên nghiệp.
• Kiến trúc thẻ I/O HDMI 4K60 bốn kênh.
• Tích hợp linh hoạt với các hệ thống hiển thị 4K.

Khả năng này đặc biệt có giá trị trong các phòng điều khiển nơi người vận hành cần xem bảng điều khiển chi tiết, giao diện giám sát, bản vẽ kỹ thuật và các nội dung có độ phân giải cao khác.

Bộ xử lý tường video dạng module VINCAN hỗ trợ quản lý cửa sổ linh hoạt cho các ứng dụng tường video LCD và LED.

• Lên đến 16 cửa sổ ở độ phân giải 2K trong các cấu hình thẻ đầu ra được hỗ trợ.
• Định vị và thay đổi kích thước cửa sổ tự do.
• Phóng to, kéo dài và di chuyển cửa sổ.
• Cửa sổ chồng chéo và nhiều lớp hiển thị.
• Nhiều nhóm hiển thị độc lập.
• Bù khung viền LCD.

Số lượng cửa sổ tối đa và phân bổ lớp phụ thuộc vào thẻ đầu ra đã chọn và độ phân giải hoạt động. Các mẫu 16x16 và 8x8 sử dụng cùng thông số kỹ thuật xử lý thẻ đầu ra tương thích.

Bộ xử lý dạng module VINCAN 16x16 kết hợp các chức năng xử lý tường video và chuyển mạch ma trận trong một nền tảng phần cứng duy nhất. Tùy thuộc vào các thẻ I/O đã cài đặt, hệ thống hỗ trợ:

• Bố cục tường video đa cửa sổ.
• Định tuyến tín hiệu HDMI.
• Quản lý nhóm hiển thị độc lập.
• Lựa chọn nguồn cho các đầu ra tương thích.
• Cấu hình hiển thị dựa trên cài đặt sẵn.
• Điều khiển tập trung nhiều nguồn AV.

Ví dụ, một phòng điều khiển an ninh có thể sử dụng một nhóm màn hình cho tường video chính của nó trong khi chỉ định các đầu ra tương thích khác cho các màn hình giám sát riêng biệt. Kiến trúc tích hợp này giúp đơn giản hóa việc quản lý tín hiệu trong các cài đặt AV phức tạp.

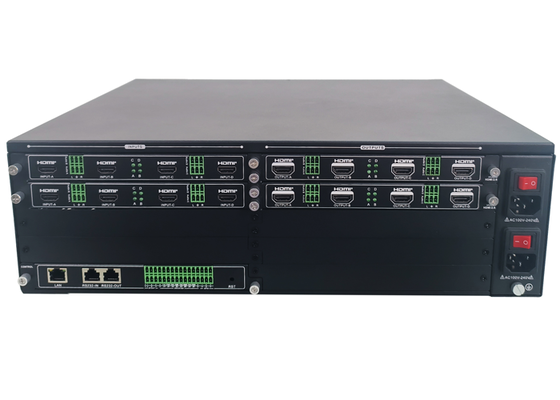

Bộ xử lý sử dụng các thẻ cắm dạng module, với bốn kênh cho mỗi thẻ đầu vào hoặc đầu ra HDMI tương thích. Cấu hình HDMI 16x16 bao gồm bốn thẻ đầu vào HDMI và bốn thẻ đầu ra HDMI. Các tùy chọn thẻ tương thích bao gồm:

• Thẻ đầu vào HDMI 4K60.
• Thẻ đầu ra tường video HDMI 4K60.
• Thẻ đầu ra ma trận HDMI.
• Thẻ đầu vào 12G-SDI tùy chọn.
• Thẻ đầu ra ma trận 12G-SDI tùy chọn.
• Thẻ xem trước HDMI tùy chọn.

Các chức năng khả dụng phụ thuộc vào cấu hình thẻ đã cài đặt.

Đối với môi trường phát sóng và sản xuất video chuyên nghiệp, bộ xử lý dạng module hỗ trợ các thẻ tín hiệu 12G-SDI tùy chọn. Các thẻ SDI tương thích cho phép các nhà tích hợp thiết kế các giải pháp cho các dự án liên quan đến các nguồn SDI chuyên nghiệp và hệ thống hiển thị dựa trên HDMI. Các ứng dụng bao gồm:

• Giám sát phát sóng.
• Phòng điều khiển sản xuất.
• Quản lý tín hiệu video chuyên nghiệp.
• Tích hợp hệ thống SDI và HDMI.

Giao diện 12G-SDI là tùy chọn và không được bao gồm trong cấu hình chỉ HDMI tiêu chuẩn.

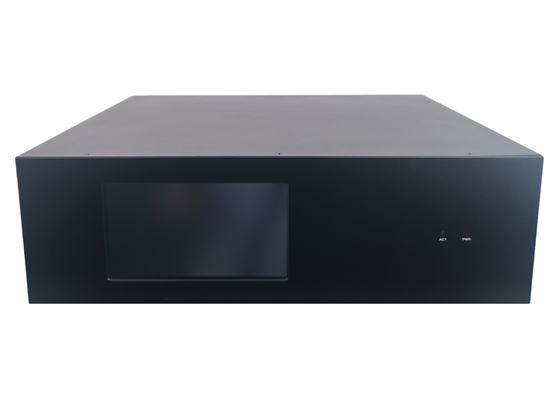

Màn hình cảm ứng tích hợp ở mặt trước cung cấp quyền truy cập cục bộ thuận tiện vào các chức năng của thiết bị. Người vận hành có thể sử dụng màn hình cảm ứng để:

• Chọn và chuyển đổi nguồn đầu vào.
• Lưu và gọi lại cài đặt hiển thị.
• Cấu hình chu kỳ cài đặt.
• Xem trạng thái tín hiệu.
• Kiểm tra thông tin mạng.
• Truy cập thông tin hệ thống.

Màn hình cảm ứng đặc biệt hữu ích cho hoạt động trong phòng thiết bị và bảo trì tại chỗ.

Bộ xử lý tường video hỗ trợ nhiều phương pháp điều khiển cho các cài đặt AV chuyên nghiệp. Các phương pháp được hỗ trợ bao gồm:

• Màn hình cảm ứng mặt trước.
• Giao diện trình duyệt web.
• Lệnh LAN / TCP/IP.
• Điều khiển nối tiếp RS-232.
• Phần mềm điều khiển chuyên dụng.
• Ứng dụng Android.

Các tùy chọn này cho phép các nhà tích hợp chọn các phương pháp điều khiển cục bộ hoặc từ xa phù hợp cho các môi trường dự án khác nhau.

Bộ xử lý hỗ trợ lên đến 256 cài đặt hiển thị cho mỗi nhóm tường video. Người vận hành có thể tạo bố cục được xác định trước và gọi lại chúng khi cần thiết. Chu kỳ cài đặt cũng được hỗ trợ, làm cho bộ xử lý phù hợp với môi trường giám sát nơi nội dung hiển thị cần thay đổi theo các tác vụ vận hành khác nhau. Các chức năng bổ sung bao gồm:

• Quản lý nhóm hiển thị độc lập.
• Lớp phủ văn bản cuộn có thể cấu hình.
• Độ sáng đầu ra có thể điều chỉnh.
• Giám sát trạng thái tín hiệu.
• Nhập và xuất cấu hình hệ thống được hỗ trợ.

Bộ xử lý tường video VINCAN 16x16 sử dụng kiến trúc xử lý phần cứng FPGA chuyên dụng không có hệ điều hành nhúng. Kiến trúc này được thiết kế để xử lý tín hiệu video chuyên nghiệp và quản lý hiển thị tập trung. Nó phù hợp với các môi trường AV yêu cầu hoạt động liên tục, bao gồm các trung tâm giám sát an ninh, phòng điều khiển, cơ sở công nghiệp và các cài đặt phát sóng.

Lưu ý: Dung lượng cửa sổ, phân bổ lớp, khả năng tương thích tín hiệu và các chức năng ma trận khả dụng phụ thuộc vào các thẻ đã cài đặt và độ phân giải hoạt động đã chọn.

VINCAN là nhà sản xuất thiết bị AV chuyên nghiệp cung cấp bộ xử lý tường video, bộ chuyển mạch ma trận dạng module, giải pháp AV qua IP và các sản phẩm truyền tín hiệu.

Chúng tôi hỗ trợ các nhà tích hợp hệ thống AV, nhà phân phối và nhà thầu dự án với cấu hình sản phẩm linh hoạt, dịch vụ OEM/ODM và hỗ trợ kỹ thuật. Đội ngũ của chúng tôi có thể giúp khách hàng chọn các thẻ đầu vào và đầu ra phù hợp dựa trên yêu cầu dự án của họ.
