Bộ xử lý video wall HDMI module 40x40 với 4K60 4:4:4 và hiển thị 16 cửa sổ cho hệ thống điều khiển ma trận video wall

Bộ xử lý tường video HDMI 40x40 được thiết kế cho các cài đặt yêu cầu số lượng lớn các nguồn video và kết nối hiển thị.

Các khả năng chính bao gồm:

• 40 kênh đầu vào HDMI trong cấu hình được chỉ định.
• 40 kênh đầu ra HDMI trong cấu hình được chỉ định.
• Các thẻ đầu vào và đầu ra cắm mô-đun.
• Bốn kênh HDMI cho mỗi thẻ tương thích.
• Quản lý tập trung nhiều nguồn video.
• Cấu hình đầu ra tường video và ma trận linh hoạt.
• Nhiều nhóm hiển thị được quản lý độc lập.

Với các thẻ phù hợp được cài đặt, bộ xử lý có thể quản lý một bức tường video lớn cùng với các màn hình phụ trong cùng một hệ thống. Cấu hình thẻ đầu vào và đầu ra chính xác nên được xác nhận theo yêu cầu dự án.

Bộ điều khiển tường video mô-đun VINCAN được nâng cấp hỗ trợ 4K@60Hz 4:4:4 trên các thẻ đầu vào và đầu ra HDMI tương thích. Mỗi thẻ HDMI tương thích cung cấp bốn kênh, với hỗ trợ 4K60 trên mỗi kênh.

Điều này cho phép hệ thống xử lý các nguồn HDMI độ phân giải cao như:

• Máy trạm máy tính.
• Hệ thống quản lý video.
• Giao diện giám sát công nghiệp.
• Hệ thống thuyết trình.
• Nguồn tín hiệu AV chuyên nghiệp.

Lấy mẫu màu 4:4:4 giúp bảo tồn các chi tiết văn bản và hình ảnh nhỏ, làm cho bộ xử lý phù hợp với các phòng điều khiển hiển thị bản đồ, bảng điều khiển, bảng tính và các thông tin trực quan chi tiết khác.

Bộ xử lý tường video mô-đun VINCAN 40x40 hỗ trợ bố cục đa cửa sổ linh hoạt thông qua các thẻ đầu ra tường video tương thích. Trong điều kiện hoạt động 2K được hỗ trợ, hệ thống cung cấp tối đa 16 cửa sổ/lớp trong cấu hình xử lý áp dụng.

Các chức năng được hỗ trợ bao gồm:

• Định vị cửa sổ tự do.
• Thay đổi kích thước và tỷ lệ cửa sổ.
• Di chuyển và kéo giãn cửa sổ.
• Các lớp hiển thị chồng chéo.
• Cắt nguồn đầu vào.
• Nhiều nhóm hiển thị.
• Bù khung viền tường video.

Bộ xử lý cho phép người vận hành sắp xếp các nguồn video theo yêu cầu giám sát hoặc thuyết trình của họ.

Không giống như bộ chuyển mạch ma trận HDMI cơ bản, bộ xử lý VINCAN 40x40 kết hợp thành phần tường video và định tuyến tín hiệu ma trận trong một nền tảng mô-đun. Với các thẻ đầu ra tương thích, nó hỗ trợ hoạt động tường video và ma trận đồng thời.

Ví dụ, một trung tâm điều khiển có thể chỉ định các màn hình đã chọn cho một bức tường giám sát đa cửa sổ trong khi sử dụng các đầu ra ma trận tương thích khác để lựa chọn nguồn độc lập. Kiến trúc này giúp các nhà tích hợp hệ thống AV thiết kế các hệ thống kết hợp quản lý video tập trung với điều khiển hiển thị linh hoạt.

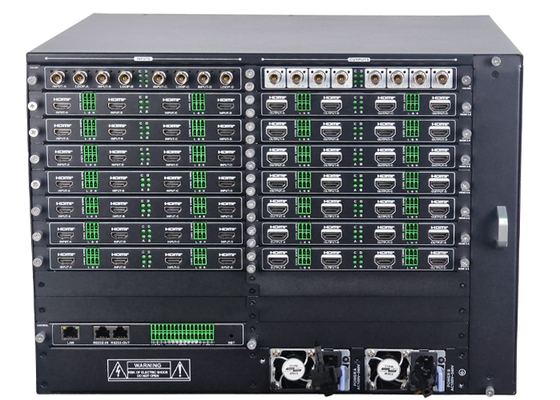

Bộ xử lý sử dụng các thẻ đầu vào và đầu ra có thể thay thế cho nhau, cho phép cấu hình hệ thống được điều chỉnh cho phù hợp với cài đặt.

Các giao diện tương thích có sẵn bao gồm:

• Thẻ đầu vào HDMI 4K60.
• Thẻ đầu ra tường video HDMI 4K60.
• Thẻ đầu ra ma trận HDMI.
• Thẻ đầu vào SDI tùy chọn.
• Thẻ đầu ra ma trận SDI tùy chọn.
• Thẻ xem trước HDMI tùy chọn.

Thiết kế mô-đun cho phép các nhà tích hợp hệ thống chọn loại thẻ theo nguồn tín hiệu, chức năng đầu ra và nhóm hiển thị yêu cầu. Khả năng tương thích của thẻ và các chức năng xử lý có sẵn nên được xác minh cho cấu hình cuối cùng.

Nền tảng tường video mô-đun VINCAN hỗ trợ các thẻ 12G-SDI tùy chọn để tích hợp tín hiệu video chuyên nghiệp. Điều này hữu ích cho các cơ sở phát sóng, môi trường sản xuất và hệ thống giám sát sử dụng thiết bị dựa trên SDI. Kết nối SDI là tùy chọn và phụ thuộc vào các thẻ đầu vào và đầu ra được cài đặt.

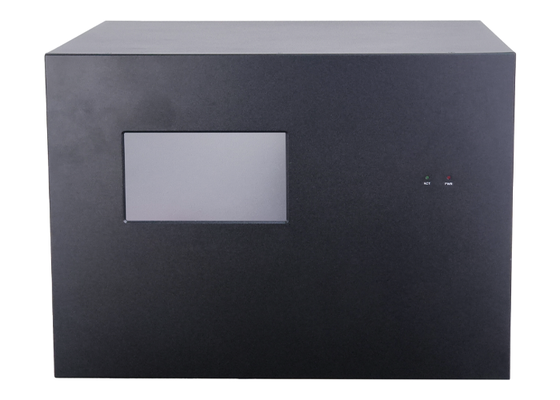

Màn hình cảm ứng tích hợp cung cấp khả năng điều khiển cục bộ và giám sát hệ thống thuận tiện.

Người vận hành có thể truy cập các chức năng bao gồm:

• Chuyển đổi tín hiệu đầu vào.
• Lưu và gọi lại cài đặt trước hiển thị.
• Cấu hình chu kỳ cài đặt trước.
• Bắt đầu và dừng chu kỳ cài đặt trước.
• Thông tin địa chỉ IP mạng.
• Giám sát trạng thái tín hiệu.
• Thông tin phiên bản hệ thống.

Màn hình cảm ứng đơn giản hóa hoạt động thông thường và bảo trì hệ thống tại chỗ.

Bộ điều khiển tường video 40x40 hỗ trợ nhiều phương pháp điều khiển để tích hợp hệ thống AV chuyên nghiệp.

Các giao diện và phương pháp được hỗ trợ bao gồm:

• Điều khiển trình duyệt web.
• Điều khiển lệnh LAN.
• Lệnh nối tiếp RS-232.
• Màn hình cảm ứng mặt trước.
• Phần mềm máy khách chuyên dụng.
• Ứng dụng Android.

Bộ xử lý cũng cung cấp các giao diện điều khiển thiết bị bên ngoài, bao gồm các cổng RS-232/RS-485 có thể cấu hình, cổng IR và kết nối GPIO. Các tùy chọn này cho phép các nhà tích hợp tích hợp bộ xử lý tường video vào các hệ thống điều khiển AV tập trung tương thích.

Bộ xử lý hỗ trợ nhiều nhóm hiển thị được quản lý độc lập. Mỗi nhóm có thể có cấu hình hiển thị và cài đặt trước hoạt động riêng. Hệ thống hỗ trợ tối đa 256 cài đặt trước cho mỗi nhóm hiển thị, cho phép người vận hành lưu các bố cục thường dùng và gọi lại khi cần.

Các chức năng bổ sung bao gồm:

• Bù khung viền.
• Độ sáng đầu ra có thể điều chỉnh.
• Lớp phủ văn bản cuộn có thể cấu hình.
• Văn bản OSD nguồn đầu vào.
• Giám sát trạng thái tín hiệu.
• Nhập và xuất cấu hình.
• Chu kỳ cài đặt trước.

Các chức năng này giúp đơn giản hóa hoạt động hàng ngày trong các phòng điều khiển và trung tâm giám sát.

Bộ xử lý tường video mô-đun VINCAN 40x40 sử dụng kiến trúc phần cứng FPGA chuyên dụng không có hệ điều hành nhúng. Hệ thống được thiết kế để xử lý tín hiệu video chuyên nghiệp, quản lý nguồn linh hoạt và các ứng dụng giám sát liên tục. Các tính năng nền tảng bổ sung bao gồm tốc độ quạt làm mát có thể điều chỉnh, giám sát trạng thái thời gian thực và kiến trúc nguồn kép.
