Thông tin chi tiết sản phẩm:
|
| Tuân thủ HDCP: | HDCP 2.2/1.x | Băng thông video: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Định dạng âm thanh HDMI: | LPCM 7.1CH, Dolby TrueHD và Âm thanh chính DTS-HD |
| đầu vào: | 4×HDMI Loại A [19-pin female] 1×IR Cửa sổ thu 1×Micro USB | đầu ra: | 4×HDMI Loại A [nữ 19 chân] |
| nhà ở: | Vỏ kim loại | Màu sắc: | Đen |
| kích thước: | 220mm(Rộng)×205mm(D)×19mm(C) | Cân nặng: | 535g |
| Nguồn cấp: | Đầu vào: AC100~240V 50/60Hz Đầu ra: DC 12V/2.5A (tiêu chuẩn US/EU, chứng nhận CE/FCC/UL) | Power Consumption: | 11.04W |
| Nhiệt độ hoạt động: | 0°C ~ 40°C / 32°F ~ 104°F | Nhiệt độ bảo quản: | -20°C ~ 60°C / -4°F ~ 140°F |
| Độ ẩm tương đối: | 20~90% RH (không ngưng tụ) | ||
| Làm nổi bật: | Bộ chuyển đổi video 4x4,Bộ chuyển đổi HDMI 4k 18Gbps,Bộ chuyển đổi video 4x4 594MHz |
||

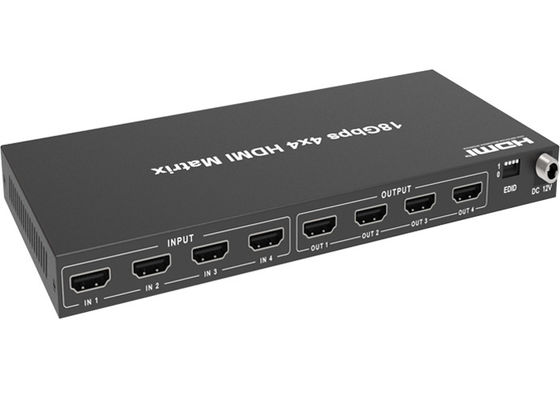

Bộ chuyển đổi ma trận 4x4 video Hdmi 18Gbps 4k Hdmi
594MHz 18Gbps 4k HDMI HDCP 2.2 Bộ chuyển đổi video 4x4 Vỏ kim loại
1. Giới thiệu
Ma trận HDMI 4x4 hỗ trợ truyền tín hiệu video (lên tới 4K2K@60Hz YCbCr 4:4:4) với âm thanh kỹ thuật số đa kênh từ tối đa bốn
nguồn độ nét cao lên đến bốn đầu ra HDMI.Mỗi đầu ra đều hỗ trợ chức năng thu nhỏ.Nó có thể hiển thị cùng một màn hình hoặc khác nhau trên bốn màn hình (người dùng có thể chọn màn hình hiển thị cho bất kỳ nguồn tín hiệu nào).Ngoài ra, sản phẩm có chế độ phân phối và chế độ chuyển đổi.
2. Tính năng
☆ Tuân thủ HDCP 2.2
☆ Lên đến 4K2K@60Hz với 24bit RGB/YCbCr 4:4:4
☆ Thông qua HDR, HDR10, HDR10+, Dolby Vision
☆ Hỗ trợ LPCM 7.1CH, Dolby TrueHD và Âm thanh chính DTS-HD
☆ Hỗ trợ Bộ thu nhỏ 4K -> 1080P
☆ Hỗ trợ quản lý EDID nâng cao
☆ Điều khiển linh hoạt qua bảng điều khiển hoặc điều khiển từ xa IR
3. Nội dung đóng gói
① Ma trận HDMI 1× 4×4
② Bộ đổi nguồn 1× 12V/2.5A
③ Điều khiển từ xa hồng ngoại ma trận 1×
④ 1× Hướng dẫn sử dụng
⑤ Tai gắn 2×
4. Chức năng và Điều khiển Hoạt động
Bảng điều khiển phía trước
|
KHÔNG. |
Tên |
Mô tả chức năng |
|
1 |
màn hình OLED |
Hiển thị trạng thái chuyển mạch ma trận, cổng vào/ra, EDID, Tốc độ Baud, Địa chỉ IP. |
|
2 |
đèn LED nguồn |
Đèn LED sẽ sáng màu xanh lá cây khi sản phẩm được kết nối với nguồn điện và màu đỏ khi sản phẩm ở chế độ chờ. |
|
3 |
Nút đầu vào / đầu ra |
Trước tiên, bạn cần nhấn nút đầu ra (1~8) rồi nhấn nút đầu vào (1~8) để chọn chế độ tương ứng. nguồn đầu vào cho cổng đầu ra. |
|
4 |
THỰC ĐƠN / NHẬP / LÊN XUỐNG |
①Kiểm tra EDID:Trên màn hình hiển thị OLED ban đầu, nhấn Nút “MENU” để vào giao diện trạng thái chuyển đổi Ma trận, sau đó nhấn nút “LÊN/XUỐNG” để kiểm tra thông tin EDID hiện tại của từng cổng đầu vào HDMI. ②EDID cài đặt:Trên màn hình hiển thị OLED ban đầu, nhấn Nút “MENU” để vào giao diện cài đặt EDID, nhấn Nút “LÊN/XUỐNG” để chọn EDID được yêu cầu và nhấn nút “ENTER”.Một lời nhắc “sao chép vào đầu vào :” sẽ xuất hiện.Sau đó nhấn nút “LÊN/XUỐNG” để chọn cổng đầu vào bạn cần đặt và nhấn lại nút “ENTER” để xác nhận. ③Cài đặt tốc độ Baud:Trên màn hình hiển thị OLED ban đầu, nhấn nút “MENU” để vào giao diện tốc độ Baud, và nhấn nút “LÊN/XUỐNG” để chọn tốc độ Baud cần thiết, cuối cùng nhấn nút “ENTER” để xác nhận cài đặt. ④Kiểm tra địa chỉ IP:Trên màn hình hiển thị OLED ban đầu, nhấn nút “MENU” để vào giao diện IP, sau đó nhấn Nút “UP/DOWN” để kiểm tra địa chỉ IP hiện tại.Nhấn lại nút “MENU” sẽ trở lại trạng thái màn hình OLED ban đầu. |
|
5 |
Nút nguồn |
Nhấn và giữ nút NGUỒN trong 3 giây để vào chế độ chờ, sau đó bấm nhanh để đánh thức thiết bị. |
|
6 |
Cửa sổ hồng ngoại |
Cửa sổ bộ thu IR, nó chỉ nhận tín hiệu điều khiển từ xa IR từ sản phẩm này. |
|
7 |
Nút khóa |
Nhấn nhanh nút LOCK để khóa các nút ở mặt trước (Ngoại trừ nút nguồn);Nhấn nó một lần nữa để mở khóa. |
bảng điều khiển phía sau
|
KHÔNG. |
Tên |
Mô tả chức năng |
|
1 |
IR EXT |
Nếu cửa sổ bộ thu IR của thiết bị bị chặn hoặc thiết bị được lắp đặt trong khu vực kín ngoài tầm nhìn của tia hồng ngoại, thì có thể cắm cáp bộ thu IR vào cổng “IR EXT” để nhận tín hiệu từ xa IR. |
|
2 |
L/R NGOÀI (1-8) |
Cổng xuất âm thanh analog, kết nối với ampli hoặc loa qua dây âm thanh 3.5mm. |
|
3 |
DẪN RA (1-8) |
Cổng xuất âm thanh đồng trục, kết nối với thiết bị xuất âm thanh như bộ khuếch đại âm thanh thông qua cáp đồng trục. |
|
4 |
cổng TCP/IP |
Cổng điều khiển TCP/IP, kết nối với PC hoặc bộ định tuyến bằng cáp RJ45. |
|
5 |
Cổng RS-232 |
Kết nối với PC hoặc hệ thống điều khiển bằng cáp 9 chân D-Sub để truyền lệnh RS-232. |
|
6 |
GND |
Kết nối nhà ở với mặt đất. |
|
7 |
Cổng INPUT (1-8) |
Cổng đầu vào HDMI , kết nối với thiết bị nguồn HDMI như DVD hoặc hộp giải mã bằng cáp HDMI. |
|
số 8 |
Cổng ĐẦU RA (1-8) |
Cổng đầu ra HDMI, kết nối với thiết bị hiển thị HDMI như TV hoặc màn hình bằng cáp HDMI. |
|
9 |
DC 12V |
Kết nối với bộ đổi nguồn 12V/5A. |
