Điều khiển từ xa IR RS232 HDMI Switcher với khung 4K 32x32

4K 32x32 HDMI Matrix Switcher Điều khiển từ xa, RS232 & Điều khiển phía trước Được tạo ra với khung 4K 32x32

Mô tả:

4K32x32 HDMI Matrix Switcherchuyển đổi cả tín hiệu âm thanh và video. Bởi vì nó là một bộ chuyển đổi ma trận, nó cho phép bất kỳ đầu vào nào được định tuyến đến bất kỳ đầu ra nào; hoặc cùng một đầu vào được định tuyến đến tất cả đầu ra, hoặc bất kỳ sự kết hợp nào.1080p 32x32 HDMI Matrix Switcher được thiết kế để cho phép chuyển đổi và phân phối 32 đầu vào HDMI đến 32 đầu ra HDMI. Nó cũng có 16 cài đặt trước để lưu & Recall. Nó cũng có tùy chọn Crestron & Control4 Driver.

Bộ chuyển mạch ma trận HDMI 4K 32x32 là một bộ chuyển mạch ma trận kỹ thuật số hàng đầu được thiết kế cho nhu cầu của việc định tuyến HDMI (High-Definition Multimedia Interface) ngày nay.Được tạo ra để định tuyến hệ thống của bạn tín hiệu HDMI để đi đến 32 đầu ra từ 32 đầu vào, bộ chuyển đổi ma trận HDMI 32x32 này mang lại hiệu suất cao.

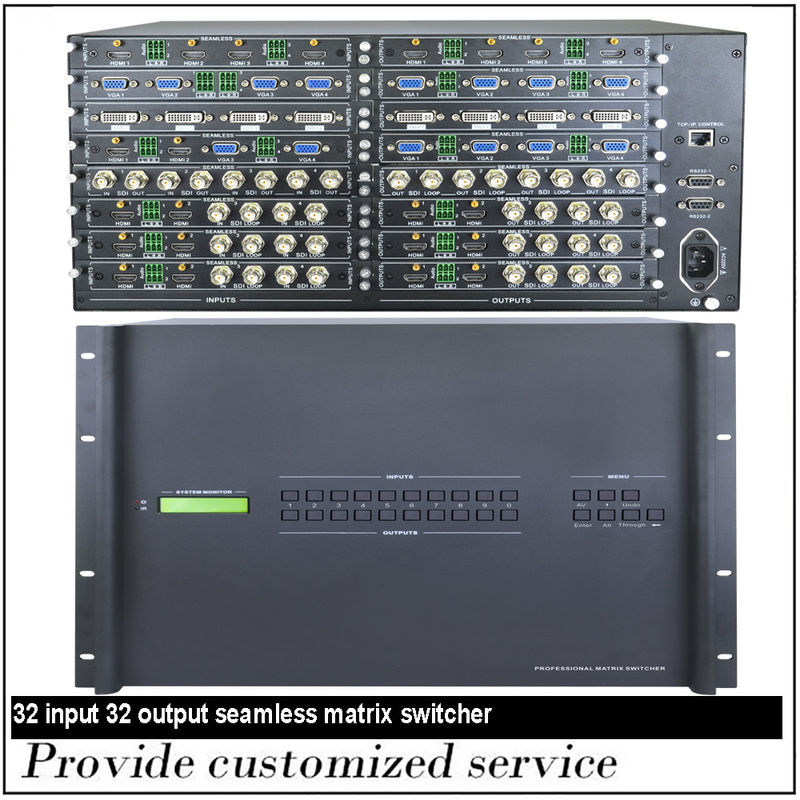

Thang khung Card Cage có 8 khe cắm đầu vào và 8 khe cắm đầu ra. Các thẻ đầu vào và đầu ra HDMI là thẻ HDMI 4 cổng có 4 đầu nối HDMI trên mỗi thẻ.Nếu một người lấp đầy khung hình hoàn chỉnh nó cấu hình để một 32x32 HDMI Switcher. Dưới đây là cấu hình cho 32x32 HDMI Matrix Switcher này.

Bộ chuyển mạch ma trận HDMI 4K 32x32 cung cấp quản lý nội bộ HDCP đầy đủ cho sự tích hợp hiện nay trong thị trường A / V thương mại, đảm bảo xác thực khóa HDCP và quản lý bắt tay nội bộ.4K 32x32 HDMI Matrix Switcher của chúng tôi đi kèm với một HDCP đầy đủ (High-bandwidth Digital Content Protection) hệ thống quản lý nội bộ sẽ loại bỏ bất kỳ sự chặn dữ liệu kỹ thuật số của bạn.

II. Đặc điểm

• 4K Chuyển từ 32 nguồn HDMI đến 32 màn hình
• 16-Cài đặt trước để lưu cho các cấu hình thường được sử dụng
• HDCP 1.4 và HDMI tương thích ngược
• Màn hình LCD phía trước cho trạng thái
• Hỗ trợ 3D pass-through
• Hỗ trợ các thông số kỹ thuật HDMI 1.4 tốc độ cao
• Hỗ trợ đầy đủ 1080p & 4K
• Hỗ trợ truyền DDC
• Hỗ trợ Dolby Digital-True HD và DTS-HD
• Điều khiển thông qua điều khiển từ xa của nó, RS-232 và nút bảng điều khiển phía trước
• Các trình điều khiển tùy chọn4
• Điều khiển RS-232 đầy đủ để kết hợp các hệ thống điều khiển của bên thứ ba

III. Gói

HDMI Matrix 1PC

Bộ điều hợp điện ---------------------------------------------------- 1PC

Hướng dẫn vận hành 1PC

Điều khiển từ xa

RS232 Serial Cable

IV. Thông số kỹ thuật

4K 32x32 HDMI Matrix Switcher Thông số kỹ thuật:

·Thẻ I/O: 4 cổng HDMI/thẻ

·Kết nối đầu vào: HDMI A nữ; T.M.D.S 2.9V / 3.3V, 75 ohm

·Đầu ra video: HDMI A nữ; T.M.D.S 2.9V/3.3V; 75 ohm

·Tăng: 0 dB

·Độ phân giải: Tối đa 4K4:2:0 màu sắc

·Tùy chọn điều khiển: Bấm, điều khiển từ xa IR & RS232 (kết nối D nữ 9 chân)

·Nguồn cung cấp điện toàn cầu: 100VAC ~ 240VAC, 50/60Hz; 50W

·Nhiệt độ: -10 ~ 50 độ C

·Độ ẩm làm việc: 10 ~ 90 độ

·Quy định: CE, FCC và CCC

4K 32x32 HDMI Matrix Switcher Thông số kỹ thuật:

· Tăng: 0 dB

· Tín hiệu video: HDMI (hoặc DVI - D)

· Phạm vi độ phân giải: Tối đa 4K 4:2:0 màu sắc

4K 32x32 HDMI Matrix Switcher Input:

·Đầu vào: 32 HDMI

·Kết nối đầu vào: HDMI

·Mức đầu vào: T.M.D.S. 2.9V/3.3V

·Tương kháng đầu vào: 75 ohm

4K 32x32 HDMI Matrix Switcher Output:

·Đầu ra: 32 HDMI

·Kết nối đầu ra: HDMI

·Mức đầu ra T.M.D.S. 2.9V/3.3V

·Kháng mạch đầu ra: 75 ohm

Các thông số kỹ thuật khác của 4K 32x32 HDMI Matrix Switcher:

·Khoảng cách cáp đầu vào: ~ 25 feet AWG24 HDMI 1.4 cáp tốc độ cao

·Khoảng cách cáp đầu ra: ~ 35 feet AWG24 HDMI 1.4 cáp tốc độ cao

·Quản lý HDCP: phù hợp với bảo vệ nội dung kỹ thuật số băng thông cao (HDCP) sử dụng tiêu chuẩn DVI và HDMI 1.4.Công nghệ quản lý HDCP tích hợp có thể phân tích xác thực khóa HDCP và thực hiện bắt tay nội bộ.

·Cổng điều khiển hàng loạt: RS-232, kết nối D nữ 9 chân với cấu hình chân 2 = TX, 3 = RX, 5 = GND

· IR điều khiển từ xa: Có

· Điều khiển bảng điều khiển phía trước: nút
