Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ điều khiển treo tường video 5x2 Bộ xử lý TV USB / HDMI / VGA / AV 10 TV hiển thị màn hình ghép nố | Tín hiệu đầu vào: | VGA, HDMI, Video, USB |
|---|---|---|---|
| Tín hiệu đầu ra: | 10 x đầu ra HDMI | Âm thanh: | 3.5 Giao diện âm thanh, hỗ trợ các kênh trái và phải và âm thanh nổi, chuyển đổi tín hiệu AV đồng bộ |
| Chế độ điều khiển: | Phím trường hợp RS232 、 Remote 、 | Nguồn cấp: | AC 100 đến 240 V |
| Quyền lực: | 20W | Kích thước (1U): | Thùng tiêu chuẩn 1U 19 inch, 442mm (L) * 45mm (H) * 242mm (W) |
| Trọng lượng (1U): | 2,5kg | ||
| Làm nổi bật: | Bộ điều khiển treo tường video 5x2,Bộ điều khiển treo tường video 1U,Bộ xử lý treo tường video 5x2 |
||

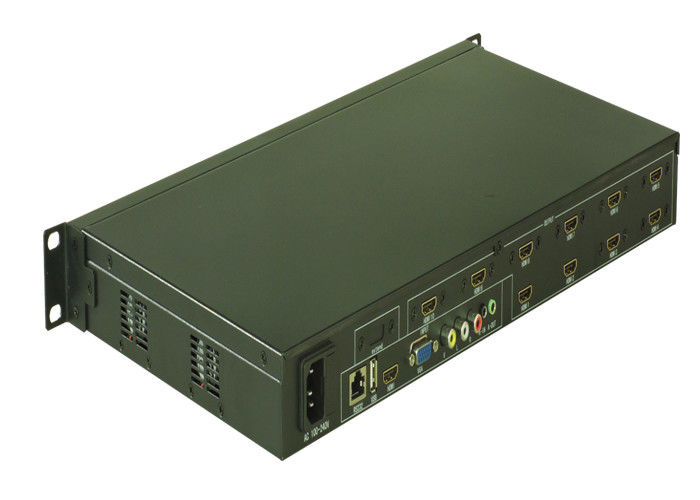

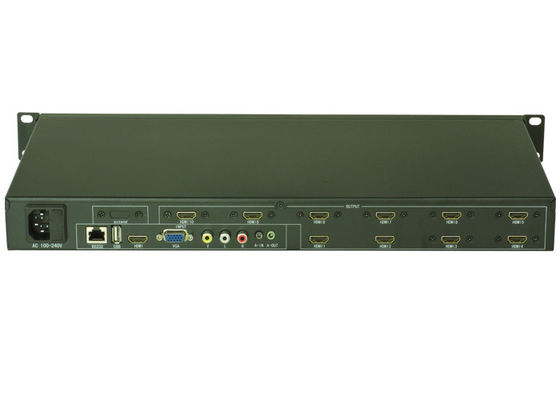

Bộ điều khiển treo tường màn hình LCD 5x2 USB HDMI VGA Video AV Bộ xử lý TV
Bộ điều khiển treo tường video 5x2 Bộ xử lý TV USB / HDMI / VGA / AV 10 TV hiển thị màn hình ghép nối Đối với màn hình LED / LCD
1, Giới thiệu sản phẩm:
Bộ điều khiển treo tường video 5x2 Bộ xử lý TV USB / HDMI / VGA / AV 10 TV hiển thị màn hình ghép nối Đối với màn hình LED / LCD
được thiết kế để trở thành một bộ xử lý video wall mô-đun vào / ra thực sự, để thu, chuyển đổi AD, định tuyến, phân phối tín hiệu tất cả các định dạng đến nhiều video wall, bao gồm TV LCD, DID, DLP, Plasma, v.v., trong khi vẫn duy trì một kỹ thuật số thực sự dấu hiệu.
Bộ điều khiển treo tường video LM-TV10 2x5 với nhiều giao diện video khác nhau, bao gồm HDMI, VGA, AV,và nó có thể tự giải mã video (như RMVB), âm thanh (như MP3), Ảnh (như JPG) thông qua giao diện USB.mỗi video có âm thanh có thể được chuyển đổi cùng nhau.đầu ra giao diện HDMI, độ phân giải là 1080P hoặc 720P, do người dùng lựa chọn.
Bộ điều khiển treo tường video 5x2 Bộ xử lý TV USB / HDMI / VGA / AV 10 TV hiển thị màn hình ghép nối Đối với màn hình LED / LCD
Bộ điều khiển Tường Video có thể được được điều khiển bằng điều khiển từ xa, nút bấm và RS232.
2, Giới thiệu chức năng:
1, Mô hình nhiều màn hình
Người dùng có thể tăng hoặc giảm mô-đun đầu ra do áp dụng thiết kế mô-đun.Và một máy có thể xuất tín hiệu chung tối đa 25 HDMI với giao thức DVI tương thích.Nó có thể nhận ra doanh không giới hạn thông qua kết nối tầng;Theo nhu cầu sử dụng, máy đơn có thể tùy chỉnh nhiều kiểu màn hình đa dạng như 2 * 2,3 * 3,1 * 2,2 * 3,3 * 2,2 * 4,4 * 2,2 * 5 , 5 * 2 vv.
2, tín hiệu đầu vào
Nó có thể hỗ trợ tổng cộng 4 tín hiệu đầu vào bao gồm 1 video tổng hợp, 1 VGA, 1 HDMI, 1 USB;và giao diện HDMI và USB với chức năng giải mã âm thanh và video, video tổng hợp và tín hiệu VGA thêm giao diện âm thanh có liên quan. Hơn thế nữa, tất cả tín hiệu video đầu vào có thể chuyển sang đồng bộ hóa với đầu ra âm thanh. Tiếp theo là sơ đồ giao diện:
3, chức năng gương
So sánh với bộ xử lý đa màn hình thông thường, nó có thể nhận ra chức năng lật ngược gương 180 ° đối với từng đơn vị hiển thị đơn lẻ.Nó sẽ giảm mạnh khoảng cách của khớp LCD, giúp hình ảnh sống động hơn nếu TV LCD lật ngược 180 ° về phía hàng trên khi người dùng khớp với TV LCD thông thường.
Trước khi lật Sau khi lật
4, chức năng làm trống cạnh
Không có chức năng trống cạnh, tất cả các đơn vị hiển thị chung đều có khoảng cách khung, làm cho hình ảnh kéo lên trong tầm nhìn và cảm giác không tự nhiên; Hình ảnh tự nhiên và sống động hơn mà không bị biến đổi và vẽ sau quá trình trống cạnh. Tiếp theo là sơ đồ so sánh;
Không có chức năng tẩy cạnh Sau quá trình tẩy trắng cạnh
5, chức năng truyền USB
Sản phẩm có thể hỗ trợ chức năng truyền và kết nối USB. một đĩa U ở giao diện USB trong quy trình nhiều vùng sản phẩm của chúng tôi.
6, Chức năng chính
***Nhiều chức năng nối với 9 đầu ra HDMI (3 × 3, 2 × 4, 4 × 2)
***Nhiều tín hiệu đầu vào video với 1 HDMI, 1 DVI, 1 VGA, 1 USB
***Hỗ trợ chức năng gương
***Hỗ trợ chức năng mặt nạ viền
***Hỗ trợ RS232 và điều khiển từ xa
| băng hình | |
| giao thức | Hỗ trợ giao thức hdcp1.3, hỗ trợ giao thức hdmi1.3, tương thích với giao thức dvi1.0 |
| Thu được | 0 dB |
| Băng thông giao diện | 2,25Gbps (tổng cộng 6,75Gbps, 2,25Gbps mỗi màu) |
| Độ phân giải hỗ trợ tối đa |
HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P @ 60_36bit |
| Xung nhịp bit | <0,15 Tbit |
| Thời gian tăng bit | <0,3Tbit (20% - 80%) |
| Thời gian giảm bit | <0,3Tbit (20% - 80%) |
| Độ trễ truyền tối đa | 5nS (± 1nS) |
| Chuyển đổi tốc độ | 200 ns (thời gian tối đa) |
| Đầu vào video | |
| giao diện | Giao diện Vga / dvi-d / hdmi-a Female |
| Cường độ tín hiệu | TMDS +/- 0,4Vpp |
| trở kháng | 50 Ω |
| Nhập edid | Edid có thể ghi lại trực tiếp |
| Khoảng cách đầu vào tối đa được đề xuất | Dưới 40 mét ở 1920x1080 @ 60 (khuyến nghị sử dụng dây HDMI Đặc biệt được chứng nhận, chẳng hạn như dây Molex TM) |
| Đầu ra video | |
| giao diện | Giao diện Vga / dvi-d / hdmi-a Female |
| trở kháng | 50Ω |
| Khoảng cách đầu ra tối đa được đề xuất | Dưới 10 mét ở 1920x1200 @ 60 (khuyến nghị sử dụng dây HDMI được chứng nhận cụ thể như dây Molex TM) |
| Loại điều khiển | |
| Giao diện điều khiển nối tiếp | Rs-232, giao diện loại d nam và nữ 9 chân |
| Tốc độ truyền và giao thức | Tốc độ truyền: 9600, bit dữ liệu: 8 bit, bit dừng: 1, không chẵn lẻ |
| Cấu trúc cổng điều khiển nối tiếp | 2 = TX, 3 = RX, 5 = GND |
| sự chỉ rõ | |
| Nguồn cấp | 100VAC ~ 240VAC, 50/60 Hz, nguồn điện thích ứng quốc tế |
| nhiệt độ | Nhiệt độ bảo quản và sử dụng: -20 ° ~ + 70 ° |
| độ ẩm | Độ ẩm bảo quản và sử dụng: 10% ~ 90% |
| Kích thước khung | Tùy thuộc vào mô hình thực tế |
| trọng lượng sản phẩm | Tùy thuộc vào mô hình thực tế |
| Thời gian trung bình giữa các lần thất bại | 30.000 giờ |
| Sự bảo đảm | Bảo hành miễn phí 1 năm, bảo trì trọn đời |
Phím trường hợp bấm
7, chức năng điều khiển từ xa
Điều khiển từ xa là tùy chỉnh độc quyền, mỗi chức năng của bộ xử lý đa màn hình hoàn toàn phù hợp với khóa từ xa và thị trường không thể mua được. các chức năng của bộ xử lý đa màn hình, chẳng hạn như cài đặt, chuyển đổi, điều chỉnh Như hình sau cho thấy:
8, Cấu trúc liên kết hệ thống
