Thông tin chi tiết sản phẩm:
|
| giao thức: | Hỗ trợ giao thức hdcp1.3, hỗ trợ giao thức hdmi1.3, tương thích với giao thức dvi1.0 | Băng thông giao diện: | 2,25Gbps (tổng cộng 6,75Gbps, 2,25Gbps mỗi màu) |
|---|---|---|---|
| Độ phân giải hỗ trợ tối đa: | HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P @ 60_36bit | Cổng đầu vào: | 4 kênh HDMI |
| Cổng đầu ra: | 4 kênh HDMI | Màu sắc: | Màu đen |
| Làm nổi bật: | Bộ điều khiển tường video LCD HDMI1.3,Bộ điều khiển tường video HDPC1.3,Bộ điều khiển ma trận FCC HDMI |
||

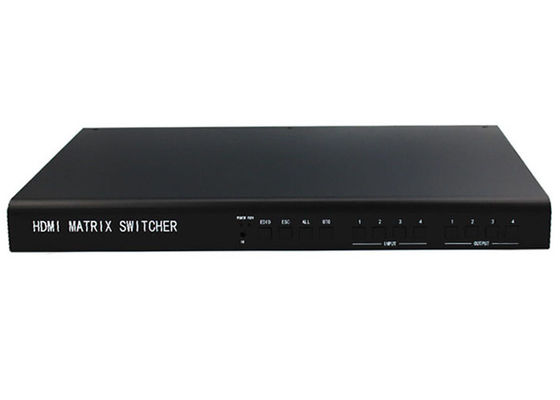

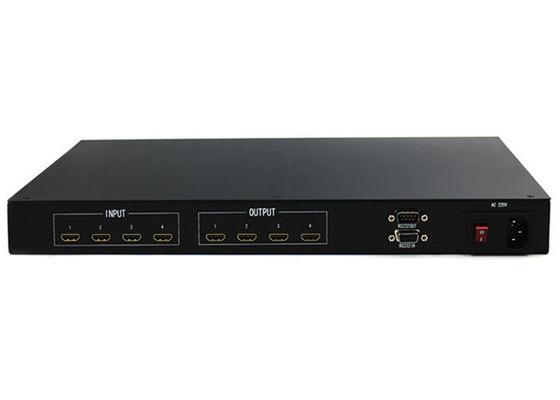

Bộ điều khiển màn hình LCD ma trận 4 trong 4 đầu ra Giao thức HDMI1.3 HDPC1.3
Ma trận 4 trong 4 đầu ra HDMI và bộ điều khiển treo tường video LCD
Tổng quan về sản phẩm:
Matrix Switcher là thiết bị chuyển mạch chuyên nghiệp hiệu suất cao với điều khiển thông minh được nhúng.
Áp dụng một phương pháp xử lý độc đáo giúp cải thiện đáng kể tốc độ chuyển mạch của thiết bị.
Đặc trưng:
1. Với chức năng bộ nhớ tắt nguồn, với bảo vệ trường tắt nguồn;
2. Chế độ điều khiển linh hoạt, hoạt động trên bảng điều khiển nút pha lê, và 2 chuẩn giao tiếp rs-232, tương thích với nhiều môi trường khác nhau, thuận tiện cho người dùng sử dụng với nhiều thiết bị điều khiển từ xa khác nhau;
3. Tích hợp nguồn điện phổ thông quốc tế;
4, Khung kim loại hoàn toàn tương thích với tủ 19 inch tiêu chuẩn.
5. Hỗ trợ bảng điều khiển LCD phía trước ma trận logo chờ và phần mềm điều khiển.
6. Hỗ trợ hdcp để giải quyết các thiết bị tương ứng như dvd Blu-ray, v.v.
Các thông số kỹ thuật :
|
băng hình |
|
|
giao thức |
Hỗ trợ giao thức hdcp1.3, hỗ trợ giao thức hdmi1.3, tương thích với giao thức dvi1.0 |
|
Thu được |
0 dB |
|
Băng thông giao diện |
2,25Gbps (tổng cộng 6,75Gbps, 2,25Gbps mỗi màu) |
|
Độ phân giải hỗ trợ tối đa |
HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P @ 60_36bit |
|
Xung nhịp bit |
<0,15 Tbit |
|
Thời gian tăng bit |
<0,3Tbit (20% - 80%) |
|
Thời gian giảm bit |
<0,3Tbit (20% - 80%) |
|
Độ trễ truyền tối đa |
5nS (± 1nS) |
|
Chuyển đổi tốc độ |
200 ns (thời gian tối đa) |
|
Đầu vào video |
|
|
giao diện |
Giao diện Vga / dvi-d / hdmi-a Female |
|
Cường độ tín hiệu |
TMDS +/- 0,4Vpp |
|
trở kháng |
50 Ω |
|
Nhập edid |
Edid có thể ghi lại trực tiếp |
|
Khoảng cách đầu vào tối đa được đề xuất |
Dưới 40 mét ở 1920x1080 @ 60 (khuyến nghị sử dụng dây HDMI Đặc biệt được chứng nhận, chẳng hạn như dây Molex TM) |
|
Đầu ra video |
|
|
giao diện |
Giao diện Vga / dvi-d / hdmi-a Female |
|
trở kháng |
50Ω |
|
Khoảng cách đầu ra tối đa được đề xuất |
Dưới 10 mét ở 1920x1200 @ 60 (khuyến nghị sử dụng dây HDMI được chứng nhận cụ thể như dây Molex TM) |
|
Loại điều khiển |
|
|
Giao diện điều khiển nối tiếp |
Rs-232, giao diện loại d nam và nữ 9 chân |
|
Tốc độ truyền và giao thức |
Tốc độ truyền: 9600, bit dữ liệu: 8 bit, bit dừng: 1, không chẵn lẻ |
|
Cấu trúc cổng điều khiển nối tiếp |
2 = TX, 3 = RX, 5 = GND |
|
sự chỉ rõ |
|
|
Nguồn cấp |
100VAC ~ 240VAC, 50/60 Hz, nguồn điện thích ứng quốc tế |
|
nhiệt độ |
Nhiệt độ bảo quản và sử dụng: -20 ° ~ + 70 ° |
|
độ ẩm |
Độ ẩm bảo quản và sử dụng: 10% ~ 90% |
|
Kích thước khung |
Tùy thuộc vào mô hình thực tế |
|
trọng lượng sản phẩm |
Tùy thuộc vào mô hình thực tế |
|
Thời gian trung bình giữa các lần thất bại |
30.000 giờ |
|
Sự bảo đảm |
Bảo hành miễn phí 1 năm, bảo trì trọn đời |
Sơ đồ ứng dụng:
