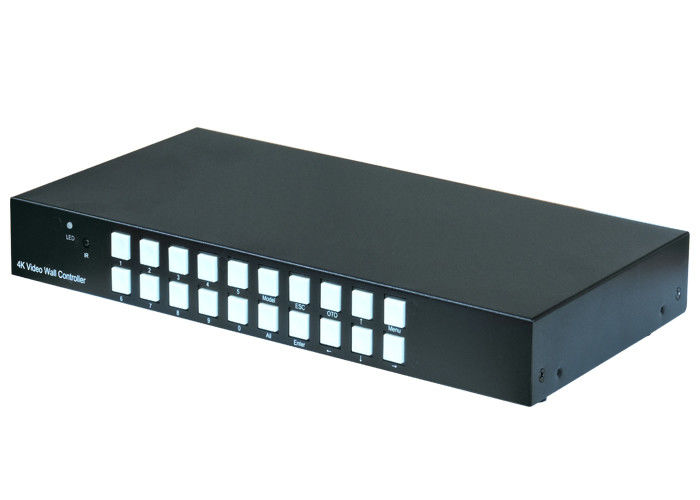

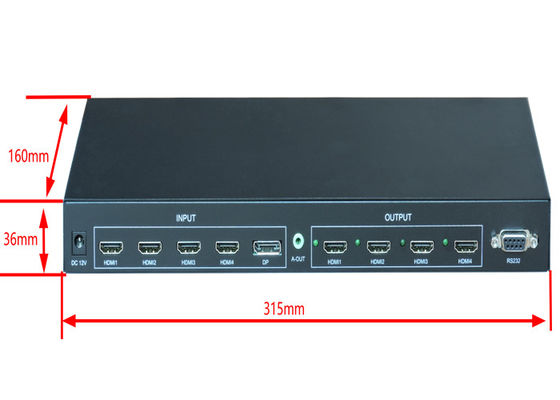

Bộ chuyển đổi ma trận liền mạch 4K 4x4 HDMI với bộ điều khiển tường video

Ⅰ Giới thiệu sản phẩm

Nó là một bộ xử lý nối video 4K và nó cũng là một bộ chuyển đổi liền mạch 4x4 HDMI.Hỗ trợ lên đến 4K @ 60HZ nối

và chuyển đổi liền mạch 4x4.Hỗ trợ 4 HDMI, 1 đầu vào DP và 4 đầu ra HDMI, đầu vào DP chỉ có thể được sử dụng cho

nối.

Ⅱ Chức năng chính

• Một máy bao gồm các chức năng nối và chuyển mạch liền mạch cùng một lúc, và các chức năng có thể được lựa chọn tùy ý.
• Hỗ trợ chức năng chuyển mạch liền mạch trong chế độ ma trận.
• Hỗ trợ chế độ 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 trong chức năng nối
• Hỗ trợ bất kỳ đơn vị hiển thị tín hiệu xoay 180 độ.
• Chức năng che chắn cạnh, chế độ ghép hỗ trợ điều chỉnh ghép ngang và ghép dọc;
• Chế độ ma trận hỗ trợ bất kỳ màn hình chia 4 đầu ra nào;
• Hỗ trợ 1 DP1.2, 1 HDMI2.0, 3 đầu vào HDMI1.4, độ phân giải lên đến 4K @ 60hz.
• 4 đầu ra HDMI, độ phân giải đầu ra hỗ trợ 1024 * 768 @ 60HZ, 1280 * 800 @ 60HZ, 1280 * 720 @ 60HZ, 1920 * 1080 @ 60HZ, 1920 * 1200 @ 60HZ, có thể chuyển đổi;
• Hỗ trợ điều khiển từ xa, RS232, điều khiển nút khung;

Ⅲ Giới thiệu chi tiết

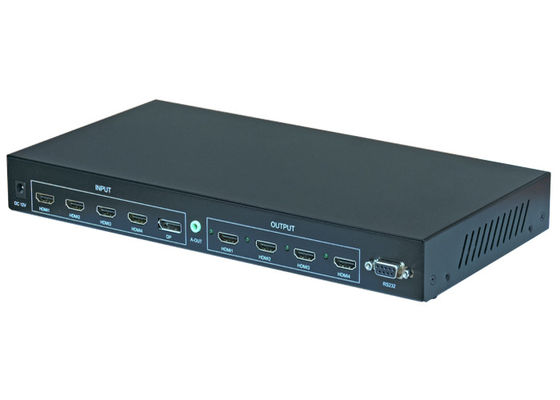

1, Tín hiệu đầu vào

Hỗ trợ 1 DP_1,2(4K @ 60hz), 1 HDMI_2.0 , 3 HDMI_1,4Đầu vào (4K @ 30hz)

2, tín hiệu đầu ra

Hỗ trợ 4 HDMI_1,3 đầu ra, độ phân giải đầu ra hỗ trợ 1024 * 768 @ 60HZ, 1280 * 800 @ 60HZ, 1280 * 720 @ 60HZ, 1920 * 1080 @ 60HZ, 1920 * 1200 @ 60HZ, có thể chuyển đổi;

Hỗ trợ 1 đầu ra âm thanh 3.5 mm để kết nối âm thanh.

3, Nối, chức năng chuyển đổi chế độ ma trận

Người dùng có thể chọn chế độ nối hoặc chế độ chuyển mạch liền mạch.Đầu vào DP chỉ có thể được sử dụng ở chế độ nối.

4, Chức năng chuyển mạch liền mạch

Hỗ trợ tín hiệu đầu vào HDMI 4x4 chức năng chuyển đổi liền mạch, và cũng có thể hỗ trợ bất kỳ màn hình nào để hiển thị 4 tín hiệu đầu vào cùng một lúc.

5, chức năng nối
Chức năng nối của sản phẩm được thiết kế tích hợp, một máy duy nhất có thể đạt được 4 đầu ra nối tín hiệu HDMI và một máy duy nhất có thể đặt các chế độ nối khác nhau như 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, v.v.

5.1 Chức năng xoay 180 độ

Hỗ trợ thiết lập bất kỳ đơn vị hiển thị nào để xoay 180 độ.

5.2 Chức năng che chắn cạnh

Sau khi thiết lập xử lý đường may cạnh, một phần của hình ảnh được ẩn đi, để đạt được hiệu quả không bị biến dạng và không bị biến dạng.

6, phương pháp kiểm soát

Thiết bị có thể được điều khiển thông qua điều khiển từ xa, các nút trên khung máy, RS-232 và điều khiển trung tâm.

Ⅳ Cấu trúc liên kết hệ thống
