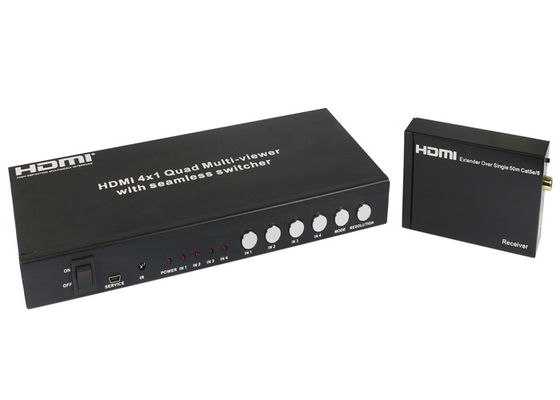

Bộ mở rộng UTP HDMI 4x1 Quad Multi Viewer với RS232 và Lệnh chuyển IR liền mạch

HDMI 4x1 Quad Multi-Viewer với RS-232 liền mạch và lệnh chuyển đổi IR

1. Giới thiệu:

Sản phẩm này là một Quad-Viewer 4 x 1 hiệu suất cao với bộ chuyển đổi liền mạch.

Nó hỗ trợ bốn hiển thị nguồn đầu vào độ nét cao trên một màn hình và có ba

chế độ hiệu ứng nhiều góc nhìn.Là một bộ chuyển đổi, nó cũng có thể chuyển đổi liền mạch bốn đầu vào HD một cách tự do.

Sản phẩm có thể được điều khiển bằng nhiều cách khác nhau, thông qua nút điều khiển mặt trước, điều khiển IR, điều khiển RS232, v.v.

Sản phẩm cung cấp liên kết S / PDIF để xuất âm thanh nguồn HDMI cùng một lúc.

Ngoài ra, sản phẩm này có phiên bản cơ bản và phiên bản mở rộng.

Phiên bản Extender có thể mở rộng tín hiệu video và âm thanh qua CAT5e / 6 50m đơn với điều khiển IR hai chiều.

2. tính năngS:

1. tương thích với HDMI 1.3a, HDCP 1.2 ；

2. Hỗ trợ HDMI 4 đầu vào và 1 đầu ra đa hợp ；

3.Hỗ trợ độ phân giải lên đến 1080p Độ nét cao ；

4. Hỗ trợ 4by1 Quad Multi-xem và chuyển đổi liền mạch ；

5.Hỗ trợ mở rộng quy mô, chức năng thu nhỏ quy mô ；

6.Hỗ trợ độ phân giải đa đầu ra ；

7.Hỗ trợ định dạng âm thanh kỹ thuật số LPCM / AC3 ​​/ DTS

8.Support button, IR, RS232, v.v. nhiều cách điều khiển khác nhau ；

Hệ thống 9.IR cho phép kiểm soát nguồn ở cuối màn hình ；

10.Cho phép truyền tín hiệu HDMI Audio / Video và IR

qua một cáp Cat5e / 6 duy nhất(Phiên bản Extender).

11. HDMI 4x1 Quad Multi-Viewer Với RS-232 liền mạch và lệnh chuyển đổi IR.

3. đặc điểm kỹ thuật:

Băng thông video ------------------------------------------------ ---- 2,25Gb / giây

Cổng đầu vào ------------------------------------------------ ------------- 4 × HDMI (Loại dành cho nữ), 1x RS232;

Cổng đầu ra ------------------------------------------------ ----------- 1 × HDMI (Loại dành cho nữ), 1xRCA, 1xUTP (Phiên bản mở rộng)

Đầu ra âm thanh------------------------------------------------ ----------- PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

Độ phân giải đầu vào ------------------------------------------------ ------- 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50 / 60Hz,

1080i50 / 60Hz, 1080p24/30/50 / 60Hz, 800x600 @ 60,

1024x768 @ 60,1280x720 @ 60,1920x1080 @ 60;

Độ phân giải đầu ra ------------------------------------------------ ---- 1080p, 1080i, 720p, 1024x768,1360x768

Mô hình Cơ thể Con người Bảo vệ ESD ----------------------------- ± 8 kV (phóng điện khe hở không khí)

± 4 kV (phóng điện tiếp xúc)

Nguồn cấp------------------------------------------------ --------- 12 V / 2.5A DC (tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL)

Kích thước ------------------------------------------------- ----------- 118mm (Rộng) X 250mm (D) X 32mm (H)

Trọng lượng ------------------------------------------------- ----------------- 750 g

Chất liệu khung xe ------------------------------------------------ ------- Kim loại

Màu màn hình lụa ------------------------------------------------ -------- Màu đen

Nhiệt độ hoạt động------------------------------------------------ 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F

Nhiệt độ bảo quản ------------------------------------------------ ---− 20 ° C ~ 60 ° C / −4 ° F ~ 140 ° F

Độ ẩm tương đối ------------------------------------------------ -------- 20 ~ 90% RH (không ngưng tụ)

Sự tiêu thụ năng lượng ------------------------------------------------ ----- 10 W

Tên sản phẩm------------------------------------------------ -------------- HDMI 4x1 Quad Multi-Viewer với RS-232 liền mạch

và lệnh chuyển đổi IR

4. Sơ đồ kết nối

HDMI 4x1 Quad Multi-Viewer với RS-232 liền mạch và lệnh chuyển đổi IR
