Thông tin chi tiết sản phẩm:
|
| Độ đậm của màu: | 8 bit | Không gian màu: | RGB, YCbCr 4: 4: 4, YCbCr 4: 2: 2 |
|---|---|---|---|
| Độ phân giải Video: | 3840x2160 @ 30Hz, 1920x1080 @ 50 / 60Hz, | bảo vệ esd: | Mô hình cơ thể người ： ± 8kV (Phóng điện khe hở không khí), ± 4kV (Phóng điện tiếp xúc) |
| Nhiệt độ hoạt động: | 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F | Nhiệt độ bảo quản: | -20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F |
| Làm nổi bật: | 60hz Quad Hdmi Multiviewer,4x1 Quad Hdmi Multiviewer,Chức năng chuyển đổi liền mạch HDMI Multiviewer |
||
Full 1080P và 3D 4k @ 60hz 4x1 quad hdmi multiviewer 4k với chức năng chuyển mạch liền mạch HDMI
1. Giới thiệu:
HDMI 4x1 Quad Multi-xem là một hiệu suất cao với bốn phân đoạn màn hình HD và chuyển đổi đầu ra chuyển mạch liền mạch.
Nó có thể hiển thị tín hiệu video kỹ thuật số 4HD trên cùng một màn hình và có nhiều loại phân đoạn video, chuyển đổi liền mạch
4 tín hiệu đầu vào HD đồng bộ.Các phương pháp điều khiển của công tắc rất linh hoạt, nó có thể được chuyển đổi thông qua nút và điều khiển IR.
Đó là một công tắc rất thiết thực và ổn định và dễ cài đặt, có thể được sử dụng trong các dự án lớn, hội trường và những nơi khác.
2. tính năng:
***Tương thích HDMI 1.3a, HDCP 1.2, phiên bản DVI 1.0 tương thích đầu vào;
***Hỗ trợ kiểm soát IR;
***Hỗ trợ 4 đầu vào HDMI, 1 đầu ra HDMI;
***Hỗ trợ 4 kênh HDMI phân đoạn màn hình tín hiệu;
***Hỗ trợ 4 kênh tín hiệu HDMI chuyển đổi liền mạch;
***Hỗ trợ độ phân giải cao nhất lên đến 1080P / 60Hz;
***Hỗ trợ độ phân giải: 1080P, 720P, 1080i, 1024 * 768, 1360 * 768, v.v.
***Hỗ trợ định dạng đầu ra âm thanh: PCM2.0;
***Hỗ trợ cáp tiêu chuẩn 26AWG, đầu vào lên đến 15m / 49ft, đầu ra lên đến 15m / 49ft;
***Bộ đổi nguồn DC 12 V / 2 A;
***Full 1080P và 3D 4k @ 60hz 4x1 quad hdmi multiviewer 4k với Chức năng chuyển mạch liền mạch HDMI;
3. Thông số kỹ thuật
| Kỹ thuật | |
| Tuân thủ HDMI | HDMI 1.4b |
| Tuân thủ HDCP | HDCP 1.4 |
| Băng thông Video | 10,2Gb / giây |
| Độ phân giải Video | 3840x2160 @ 30Hz, 1920x1080 @ 50 / 60Hz, 1280x720 @ 50 / 60Hz, 1920x1200 @ 60Hz, 1024x768 @ 60Hz |
| Độ đậm của màu | 8 bit |
| Không gian màu | RGB, YCbCr 4: 4: 4, YCbCr 4: 2: 2 |
| Định dạng âm thanh tương tự | LPCM2.0 44,1KHz 48KHz |
| Bảo vệ ESD |
Mô hình cơ thể người: ± 8kV (Phóng điện khe hở không khí), ± 4kV (Phóng điện tiếp xúc) |
| Kết nối | |
| Cổng đầu vào |
4x HDMI loại A [19 chân cái] 1x SEVICER [Micro USB, Cổng cập nhật] |
| Cổng đầu ra |
1x HDMI loại A [19 chân cái] 1x VGA [VGA-D] 1x Âm thanh [Giắc cắm mini âm thanh nổi 3,5 mm] |
| Cơ khí | |
| Nhà ở | Vỏ kim loại |
| Màu sắc | Màu đen |
| Kích thước | 185mm (W) × 128mm (D) × 20mm (H) |
| Trọng lượng | 595g |
| Nguồn cấp |
Đầu vào: AC100 ~ 240V 50 / 60Hz, Đầu ra: DC12V / 1A (Tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL) |
| Sự tiêu thụ năng lượng | 7,68W (tối đa) |
|
Điều hành Nhiệt độ |
0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F |
| Nhiệt độ bảo quản | -20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F |
| Độ ẩm tương đối | 20 ~ 90% RH (không ngưng tụ) |
| Tên sản phẩm | Full 1080P và 3D 4k @ 60hz 4x1 quad hdmi multiviewer 4k với chức năng chuyển mạch liền mạch HDMI |
4.Điều khiển hoạt động và chức năng cho full 1080P và 3D 4k @ 60hz 4x1 quad hdmi multiviewer 4k với HDMI
Chức năng chuyển mạch liền mạch

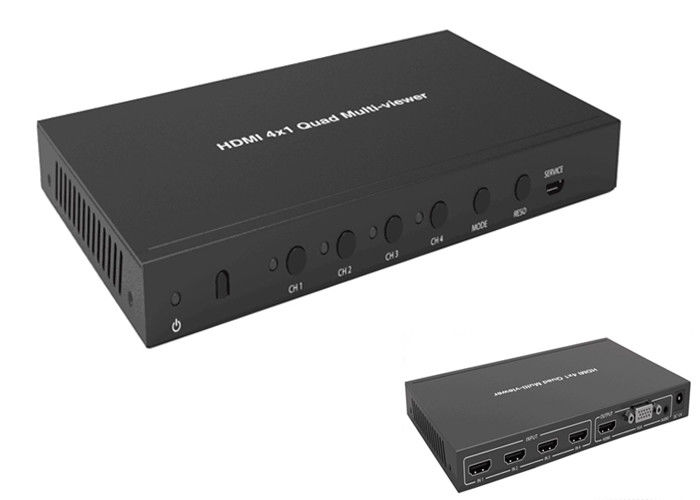

4.1 Bảng điều khiển phía trước
| Con số | Tên | Mô tả chức năng |
| 1 | ĐÈN LED NGUỒN |
Đèn LED sẽ sáng màu xanh lục khi thiết bị đang hoạt động, màu đỏ khi thiết bị ở chế độ chờ. |
| 2 | IR | Cửa sổ bộ thu IR.Nó chỉ chấp nhận tín hiệu điều khiển từ xa của thiết bị này. |
| 3 | Nút CH1 / CH2 / CH3 / CH4 | Chọn nút kênh đầu vào (Vui lòng xem mô tả chi tiết “6. Chế độ hiển thị”). |
| 4 | Nut điêu chỉnh chê độ | Nhấn nút này để xuất chế độ hiển thị lựa chọn theo chu kỳ (Vui lòng xem mô tả chi tiết “6. Chế độ hiển thị”).Nhấn nút này tối đa 5s, màn hình xuất ra là toàn màn hình và hiển thị tỷ lệ bằng nhau. |
| 5 | RESO | Đạp xe chọn độ phân giải đầu ra khác nhau.Nhấn nút này tối đa 5s để mở hoặc đóng khung hiển thị cửa sổ. |
| 6 | Cổng dịch vụ | Đã sử dụng bản cập nhật chương trình cơ sở.(Chỉ sử dụng trong sản xuất.) |

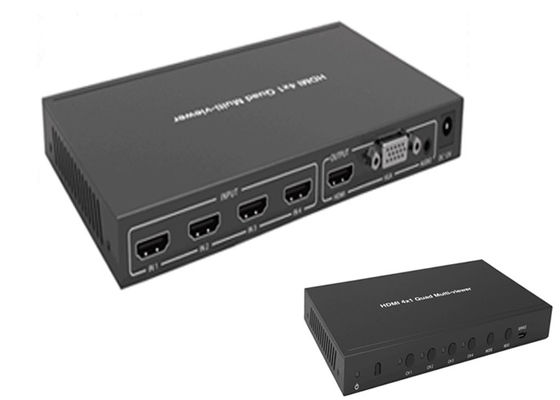

4.2 Bảng điều khiển phía sau
| Con số | Tên | Mô tả chức năng |
| 1 | ĐẦU VÀO HDMI |
Kết nối với thiết bị nguồn HDMI như DVD máy nghe nhạc hoặc PS4. |
| 2 | ĐẦU RA HDMI |
Kết nối với thiết bị hiển thị HDMI như TV hoặc Máy chiếu có cáp HDMI. |
| 3 | ĐẦU RA VGA | Cổng ra VGA, tín hiệu xuất ra cổng này giống với cổng xuất HDMI. |
| 4 | ĐẦU RA ÂM THANH |
Cổng xuất âm thanh analog.(Lưu ý: Nếu đầu ra HDMI là MODE 1, đầu ra âm thanh sẽ theo sau nội dung video. Nếu đầu ra HDMI là MODE 2/3/4/5, nhấn CH1 / CH2 / CH3 / CH4 trong tối đa 5 giây để chọn đầu ra âm thanh hoặc sử dụng điều khiển từ xa đến đầu ra âm thanh lựa chọn theo chu kỳ. Trạng thái mặc định là màn hình CH1 đầu ra âm thanh.) |
| 5 | DC 12V | Cắm nguồn điện DC 12V / 1A vào thiết bị và kết nối bộ chuyển đổi với ổ cắm AC. |
Full 1080P và 3D 4k @ 60hz 4x1 quad hdmi multiviewer 4k với chức năng chuyển mạch liền mạch HDMI
