Thông tin chi tiết sản phẩm:
|
| Tuân thủ HDMI: | HDMI 1.4b | Tuân thủ HDCP: | HDCP 1.4 |
|---|---|---|---|
| Băng thông video: | 10,2Gb / giây | Định dạng âm thanh tương tự: | LPCM2.0 44,1KHz 48KHz |
| Cổng đầu vào: | 4x HDMI loại A [19 chân cái] 1x SEVICER [Micro USB, Cổng cập nhật] | Cổng đầu ra: | 1x HDMI loại A [19 chân cái] 1x VGA [VGA-D] 1x Âm thanh [Giắc cắm mini âm thanh nổi 3,5 mm] |
| Làm nổi bật: | 4 đầu vào HDmi 4K Quad Multiviewer,FCC 4K Quad Multiviewer,1XVGA Output Multiviewer |
||

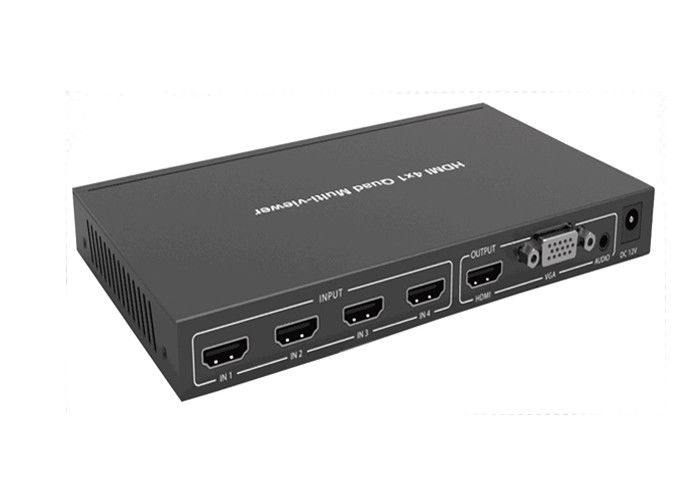

4 đầu vào hdmi quad 4K multiviewer với 1 x đầu ra HDMI và 1 x đầu ra VGA
1. Giới thiệu:
Loại giao diện: HDMI;
Số lượng: 1 Bộ;
Màu Splitter: Xám;
Kích thước: xấp xỉ.189 * 90 * 25mm / 6.7x3.2x0.9in;
2. gói bao gồm:
1 x4 đầu vào hdmi quad 4K multiviewer với 1 x đầu ra HDMI và 1 x đầu ra VGA;
1 x Điều khiển từ xa;
1 x Bộ đổi nguồn DC;
1 x Hướng dẫn sử dụng;
3. Thông số kỹ thuật
| Kỹ thuật | |
| Tuân thủ HDMI | HDMI 1.4b |
| Tuân thủ HDCP | HDCP 1.4 |
| Băng thông Video | 10,2Gb / giây |
| Độ phân giải Video | 3840x2160 @ 30Hz, 1920x1080 @ 50 / 60Hz, 1280x720 @ 50 / 60Hz, 1920x1200 @ 60Hz, 1024x768 @ 60Hz |
| Độ đậm của màu | 8 bit |
| Không gian màu | RGB, YCbCr 4: 4: 4, YCbCr 4: 2: 2 |
| Định dạng âm thanh tương tự | LPCM2.0 44,1KHz 48KHz |
| Bảo vệ ESD |
Mô hình cơ thể người: ± 8kV (Phóng điện khe hở không khí), ± 4kV (Phóng điện tiếp xúc) |
| Kết nối | |
| Cổng đầu vào |
4x HDMI loại A [19 chân cái] 1x SEVICER [Micro USB, Cổng cập nhật] |
| Cổng đầu ra |
1x HDMI loại A [19 chân cái] 1x VGA [VGA-D] 1x Âm thanh [Giắc cắm mini âm thanh nổi 3,5 mm] |
| Cơ khí | |
| Nhà ở | Vỏ kim loại |
| Màu sắc | Màu đen |
| Kích thước | 185mm (W) × 128mm (D) × 20mm (H) |
| Trọng lượng | 595g |
| Nguồn cấp |
Đầu vào: AC100 ~ 240V 50 / 60Hz, Đầu ra: DC12V / 1A (Tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL) |
| Sự tiêu thụ năng lượng | 7,68W (tối đa) |
|
Điều hành Nhiệt độ |
0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F |
| Nhiệt độ bảo quản | -20 ° C ~ 60 ° C / -4 ° F ~ 140 ° F |
| Độ ẩm tương đối | 20 ~ 90% RH (không ngưng tụ) |
| Tên sản phẩm | 4 đầu vào hdmi quad 4K multiviewer với 1 x đầu ra HDMI và 1 x đầu ra VGA |
4. Chế độ hiển thị
Bộ tứ đa xem có 5 chế độ hiển thị.Vui lòng xem mô tả chi tiết bên dưới.

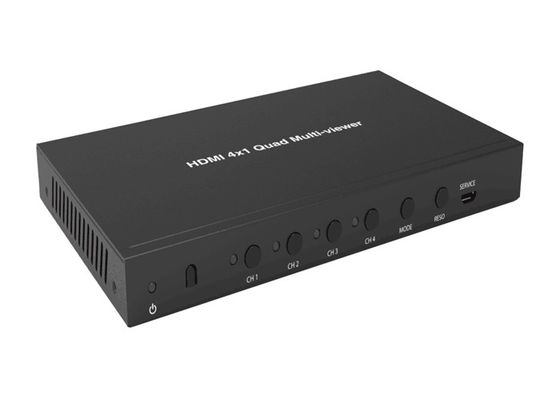

CHẾ ĐỘ 1:Bộ tứ đa thiết bị xem sẽ hiển thị riêng biệt bốn đầu vào HDMI.Nhấn các nút CH1 / CH2 / CH3 / CH4 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR các nút Nguồn 1/2/3/4 để chọn nguồn đầu vào, đèn trên bảng tương ứng sẽ sáng.
CHẾ ĐỘ 2:Quad-multi-xem chia bốn đầu vào HD có cùng kích thước và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Trong cửa sổ CH1, bạn có thể nhấn nút CH1 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 1 để lựa chọn theo chu kỳ nguồn bốn đầu vào.Trong cửa sổ CH2, bạn có thể nhấn nút CH2 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 2 để lựa chọn theo chu kỳ nguồn bốn đầu vào ... vv.
Phần còn lại có thể được thực hiện theo cách tương tự.
CHẾ ĐỘ 3:Bộ tứ đa người xem chia bốn đầu vào HD và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Phương thức hoạt động giống như MODE 2.
CHẾ ĐỘ 4:Bộ tứ đa trình xem chia hai đầu vào HD có cùng kích thước và hiển thị trên màn hình.Đèn CH1 / CH2 trên bảng điều khiển đang sáng.Trong cửa sổ CH1, bạn có thể nhấn nút CH1 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 1 để lựa chọn theo chu kỳ nguồn bốn đầu vào.Trên cửa sổ CH2, bạn có thể nhấn nút CH2 trên bảng điều khiển hoặc sử dụng điều khiển từ xa IR nút Nguồn 2 để lựa chọn theo chu kỳ nguồn bốn đầu vào.
CHẾ ĐỘ 5:Bộ tứ đa người xem chia bốn đầu vào HD và hiển thị trên màn hình.Bốn đèn trên bảng điều khiển đang sáng.Phương thức hoạt động giống như MODE 2.
7.Điều khiển từ xa
: Nhấn nút này để cài đặt chế độ chờ, nhấn nút này một lần nữa để bật nguồn thiết bị.
: Nhấn nút này để mở hoặc đóng khung cửa sổ hiển thị.
RES.: Nhấn nút này để độ phân giải đầu ra lựa chọn theo chu kỳ.
Cách thức:
: Nhấn các nút này để
chọn chế độ hiển thị đầu ra.
Nguồn:
1/2/3/4: Nhấn các nút này để chọn nguồn đầu vào.
: Nhấn nút này đến nguồn đầu vào lựa chọn theo chu kỳ (Chỉ có thể sử dụng nút này ở CHẾ ĐỘ 1).
Âm thanh:
: Nhấn nút này đến nguồn đầu vào lựa chọn theo chu kỳ (Chỉ có thể sử dụng nút này ở CHẾ ĐỘ 1).
Âm thanh:
: Nút tắt tiếng.
: Nhấn nút này để đầu ra âm thanh lựa chọn theo chu kỳ.
4 đầu vào hdmi quad 4K multiviewer với 1 x đầu ra HDMI và 1 x đầu ra VGA
