Thông tin chi tiết sản phẩm:
|
| Băng thông video: | 297MHz [10,2Gb / giây] | Hỗ trợ độ phân giải video: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Cổng đầu vào: | 4 × HDMI, 5 × Bộ thu IR, 1 × RS-232, 1xRJ-45 (Điều khiển), 4x RS232 | Cổng đầu ra: | 4 × CAT5e / 6/7, 4 × IR Blaster, 4 × HDMI |
| Nguồn cấp: | 12 V / 5 A DC (tiêu chuẩn Hoa Kỳ / EU, chứng nhận CE / FCC / UL) | Kích thước: | 440 mm (W) × 200 mm (D) × 45 mm (H) |
| Làm nổi bật: | Bộ chuyển mạch ma trận HDBaseT 297MHz,Bộ chuyển mạch ma trận HDBaseT 4X4,Bộ chuyển mạch ma trận CE HDMI |
||
1. Giới thiệu:

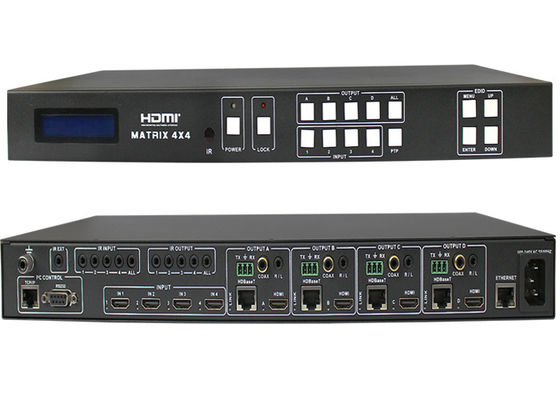

Ma trận HD BaseT 4x4 HDMI với đầu ra CAT5e / 6/7 và HDMI đồng thời kết nối bốn nguồn HDMI với tám màn hình.
Ma trận này có bốn đầu ra HDMI và mỗi đầu ra HDMI được phản chiếu để cung cấp đầu ra CAT-Cable chạy đồng thời.
Nó hỗ trợ truyền video (độ phân giải lên đến 1080p Full HD và 4Kx2K @ 30Hz) và hỗ trợ các định dạng âm thanh kỹ thuật số độ phân giải cao
chẳng hạn như LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus và DTS-HD Master Audio. Kết nối Bộ thu HD BaseT với mỗi đầu ra CAT-Cable để mở rộng tín hiệu HDMI lên đến 328ft / 100m (Phiên bản 100m) hoặc 230ft / 70m (Phiên bản 70m) cho khả năng kết nối đa phòng.
Nó hoạt động với đầu phát Blu-Ray, hộp Set-Top, PC rạp hát tại nhà và bảng điều khiển trò chơi kết nối với màn hình HDMI.
Mọi nguồn đều có thể truy cập mọi lúc bằng bất kỳ màn hình nào bằng cách chọn nó thông qua Điều khiển từ xa IR, RS-232, TCP / IP được cung cấp
hoặc bằng cách sử dụng các nút lựa chọn trên bảng điều khiển phía trước.Thiết bị này hỗ trợ Âm thanh độ nét cao và khả năng tương thích với tín hiệu 3D.
2. tính năng:
• Tương thích HDMI1.4, HDCP 1.4 và DVI1.0 ；
• Hỗ trợ truyền qua HDMI 3D ；
• Hỗ trợ độ phân giải từ VGA ~ WUXGA và độ phân giải HD từ 480i ~ 1080p ~ 4Kx2K @ 30 tùy thuộc vào cài đặt EDID ；
• Hỗ trợ khoảng cách truyền lên đến 328ft / 100m (Phiên bản 100m) hoặc 230ft / 70m (Phiên bản 70m) thông qua cáp CAT5e / 6/7 ；
• Hỗ trợ POE fuction ；
• Hỗ trợ đồng thời đầu ra HDMI và CAT ；
• Hỗ trợ hệ thống ma trận IR (30-60Khz) băng thông rộng, kênh truyền tải IR có thể chuyển tiếp hoặc lùi lại ；
• Hỗ trợ RS-232, điều khiển từ xa, điều khiển trên bảng điều khiển và Điều khiển TCP / IP ；
• Hỗ trợ quản lý EDID thông minh ；
• Hỗ trợ truyền LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus và DTS-HD Master Audio ；

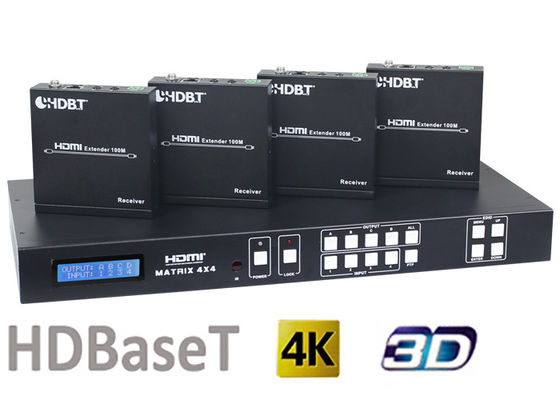

•Bộ chuyển đổi ma trận HDMI1.4 4X4 HDBaseT với 4 bộ thu HDMI HDBaseT 70 mét và 100 mét
3. nội dung gói:
4. thông số kỹ thuật củaBộ chuyển đổi ma trận HDMI1.4 4X4 HDBaseT:
Băng thông Video:297MHz [10,2Gb / giây]
Hỗ trợ độ phân giải video:480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30;
Cổng đầu vào:4 × HDMI, 5 × Bộ thu IR, 1 × RS-232,
1xRJ-45 (Điều khiển), 4x RS232
Cổng đầu ra:4 × CAT5e / 6/7, 4 × IR Blaster, 4 × HDMI
Đầu nối HDMI:Loại A 19 chân cái
Đầu nối RJ-45:WE / SS 8P8C
Đầu nối 3,5 mm (TX và RX) Bộ thu hồng ngoại / Bộ thu hồng ngoại
Bảo vệ ESD Mẫu cơ thể người:
± 8kV (phóng điện khe hở không khí)
± 4kV (Tiếp điểm phóng điện)
Nguồn cấp :12 V / 5 A DC (tiêu chuẩn Hoa Kỳ / EU,
Chứng nhận CE / FCC / UL)
Kích thước:440 mm (W) × 200 mm (D) × 45 mm (H)
Trọng lượng :1820 g
Vật liệu khung:Kim loại
Màu màn hình lụa:Màu đen
Nhiệt độ hoạt động:0 ºC ~ 40 ºC / 32 ºF ~ 104 ºF
Nhiệt độ bảo quản :−20 ºC ~ 60 ºC / −4 ºF ~ 140 ºF
Độ ẩm tương đối:20 ~ 90% RH (không ngưng tụ)
Sự tiêu thụ năng lượng :30 W (tối đa) / 0,5w (Chế độ chờ)
5. Sơ đồ kết nối choBộ chuyển đổi ma trận HDMI1.4 4X4 HDBaseT:
