Thông tin chi tiết sản phẩm:
|
| Làm nổi bật: | Chuyển đổi trình bày UHD,Chuyển đổi trình bày với điều khiển đa dạng,Chuyển đổi trình bày liền mạch |
||
|---|---|---|---|
Lời giới thiệu
Thiết bị này là một bộ chuyển đổi trình bày đa định dạng liền mạch với 7 đầu vào HDMI 2.0, 1 đầu vào cổng hiển thị
và 1 đầu vào USB-C (chỉ video và âm thanh). Nó cung cấp ba đầu ra phản chiếu
màn hình hiển thị và đầu ra HDBaseT cho một máy thu và màn hình HDBaseT từ xa.
Nó cung cấp 4 cân bằng LR đầu vào âm thanh và 2 đầu vào micrô
Thiết bị này hỗ trợ hiển thị nhiều nguồn trên một màn hình duy nhất lên đến 4 cửa sổ hiển thị
Người dùng có thể dễ dàng quản lý nó thông qua các nút phía trước, Remote, RS232, TCP / IP lệnh.
Cung cấp tối đa 20 cảnh hiển thị để lưu hoặc tải

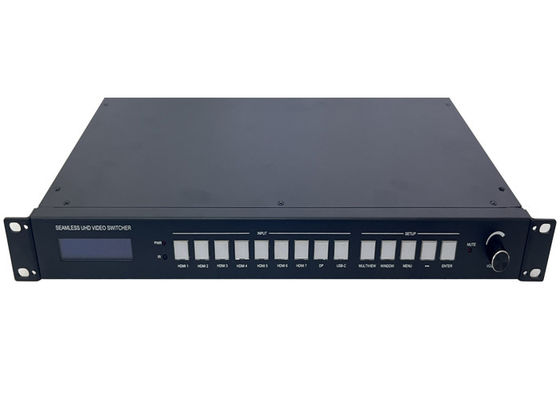

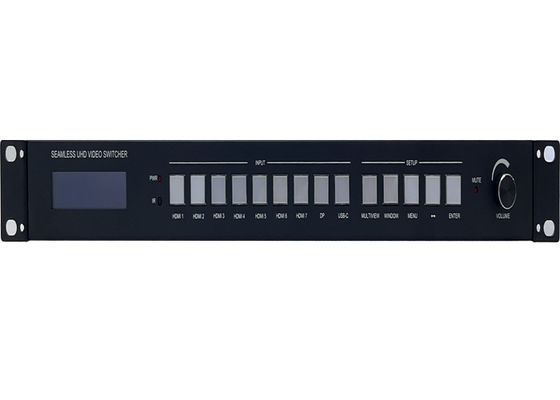

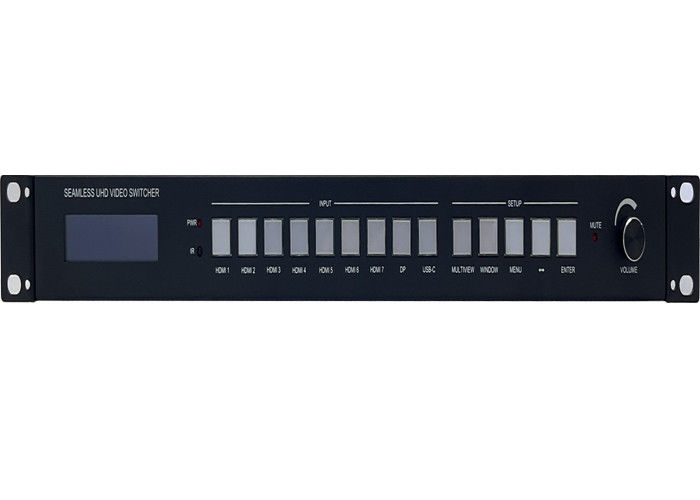

Mặt trước
| Tên | Mô tả |
| Đèn LED năng lượng | Đánh khi công tắc được bật |
| Cảm biến IR | Máy thu từ xa |
|
HDMI 1, 2...7, |
Tổng cộng 9 đầu vào được chọn |
| MULTIVIEW |
Nhấn nút này để chọn chế độ hiển thị PIP, PBP, 3xWIN, 4xWIN. Khi chuyển đổi hoạt động ở chế độ đơn, sau đó nhấn nút Multiview để chọn chế độ Multiview cuối cùng (PIP, PBP, 3xWIN hoặc 4xWIN). |
| Cửa sổ | Nhấn nút này, sau đó màn hình sẽ hiển thị một biên màu vàng trên cửa sổ 1. tiếp tục nhấn nút này biên sẽ được hiển thị trên cửa sổ 2 hoặc 3... sau đó nhấn một nút như HDMI 1,và sau đó HDMI 1 sẽ được hiển thị trên cửa sổ hiện tại được chọn |
|
Menu, ️, |
Ba nút để thiết lập hệ thống với bảng điều hướng OSD phía trước:
|
| Mute LED | Nhấp khi âm thanh tắt |
| Nút âm thanh |
Chuyển sang trái hoặc phải để điều khiển âm lượng âm thanh tổng thể (âm thanh chính và âm thanh hai micro) |

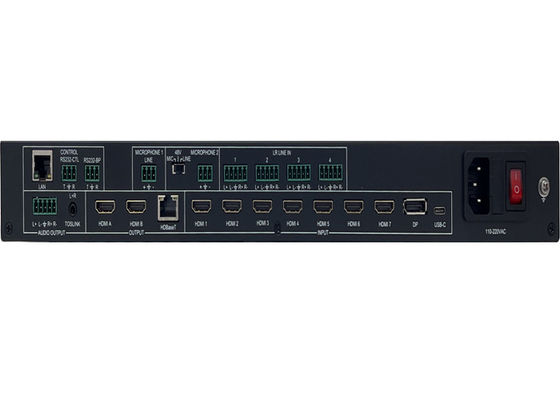

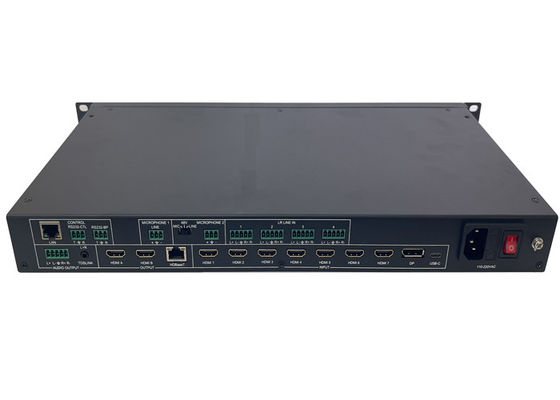

Đằng sau
| Tên | Mô tả |
| Các đầu ra âm thanh |
L + R sản xuất cân bằng, |
| Sản xuất | HDMI A, HDMI B, HDBaseT |
| INPUTs | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
Điều khiển TCP/IP. Các thông số mặc định như sau |
| RS232kiểm soát |
Tỷ lệ baud mặc định 9600, 8 bit dữ liệu, 1 bit dừng, không có sự cân bằng |
| RS232-BP | Thông qua lệnh RS232-CTL |
| Microphone 1 | Nhập Micro-Line |
| Microphone 2 | Microphone đầu vào, có ba tùy chọn với chuyển đổi trượt để chọn: 48V Phantom, MIC, LINE |
Người dùng có thể chọn các chế độ EDID sau đây bằng lệnh RS232 hoặc bảng điều khiển phía trước
| Số | Chế độ EDID | Số | Chế độ EDID |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | AUTO |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | Người dùng |
| 10 | 1600x1200 |
Khả năng đầu ra HDMI hỗ trợ 3 tùy chọn HDCP: FORCE-1.4, FORCE-2.2, Force-Off
Người dùng có thể chọn nó bằng lệnh RS232
