Lời giới thiệu
Bộ chuyển đổi video đa dạng liền mạch 4x Inputs và 1x Output được phát triển cho mục đích hiển thị nhiều nguồn trên một màn hình duy nhất và hỗ trợ độ phân giải đầu vào và đầu ra cao.
Người dùng có thể dễ dàng quản lý nó thông qua các nút phía trước, điều khiển từ xa, USB hoặc lệnh RS232.
Phòng ứng dụng:
Nhà hát tại nhà; Hội nghị video; Giám sát an ninh; Đưa ra và phát sóng; Hệ thống giảng dạy; Phân tích cổ phiếu tài chính; Trò chơi E-Sports; Màn hình y tế.
Chuyển nhanh vào chế độ hiển thị không phải cửa sổ duy nhất
Hỗ trợ LPCM, AC3, DD+, DTS, DTS-HD, lên đến kênh âm thanh 7.1

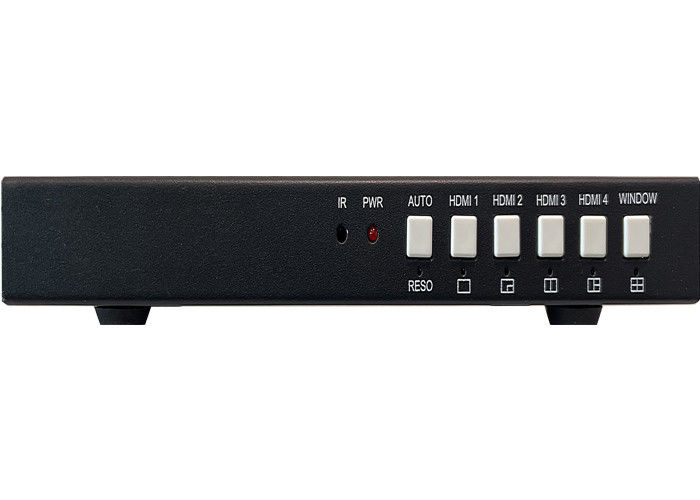

Mặt trước
| Tên | Mô tả |
|
AUTO, RESO |
BấmAUTOnút để bật hoặc tắt chức năng chuyển đổi tự động khi làm việc trên chế độ hiển thị cửa sổ duy nhất Long nhấn nút này trong 3 giây để thay đổi độ phân giải đầu ra (Khi đèn LED trên bảng điều khiển phía trước tắt và bật một lần, nó có nghĩa là độ phân giải được chuyển đổi một lần) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Nhấn các nút này để trực tiếp chọn HDMI 1, 2, 3, 4 để hiển thị. Long nhấn 4 nút này trong 3 giây để làm cho các chuyển đổi trực tiếp làm việc trên đơn, PIP, PBP hoặc 3xWIN chế độ đa |
| Cửa sổ |
Nhấn nút này, sau đó màn hình sẽ hiển thị một biên màu vàng trên cửa sổ 1. tiếp tục nhấn nút này biên sẽ được hiển thị trên cửa sổ 2 hoặc 3... sau đó nhấn một nút đầu vào như HDMI 1,và sau đó HDMI 1 sẽ được hiển thị trên cửa sổ hiện tại được chọn Nút dài nút này trong 3 giây để chọn trực tiếp chế độ đa dạng 4xWIN |

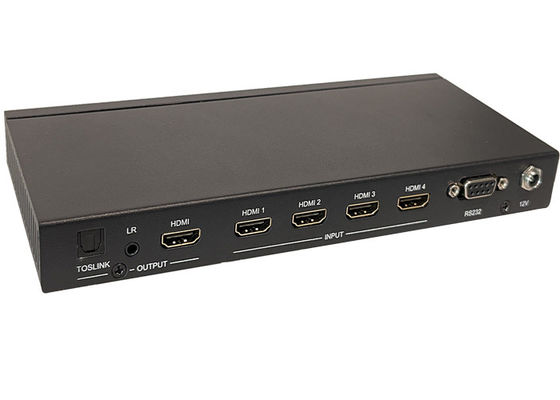

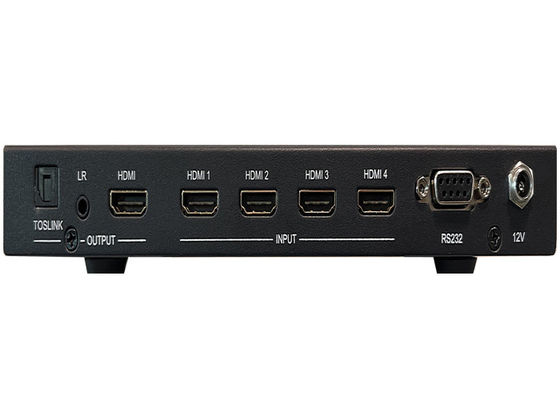

Đằng sau
| Tên | Mô tả |
| HDMIra ngoài | Khả năng mở rộng HDMI lên đến 3840x2160@60 |
| AUDIO OUTPUT |
3.5mm L + R đầu ra, 20Hz ~ 20kHz, tối đa 1,5Vrms; Toslink - đầu ra quang học |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232kiểm soát |
Tỷ lệ baud mặc định 9600, 8 bit dữ liệu, 1 bit dừng, không có sự cân bằng PIN 2 TX (Matrix → PC) PIN 3 RX (Ma trận)←PC)
|
| 12V | Bộ điều hợp điện 12V để cắm |
Bên
Có một cổng USB-Avà một cổng USB-Bcổng USB-A là để nâng cấp firmware, cổng USB-B có thể được sử dụng để điều khiển PC (như điều khiển RS232-DB9)
| Số | Mô tả |
| 1 | Trở lại/Rời đi |
| 2 | Lựa chọn đầu vào video |
|
3 |
Điều hướng menu OSD Menu (Enter), lên, xuống, Bên trái, bên phải. |
| 4 | Chọn chế độ đa dạng |
| 5 | Lựa chọn đầu vào âm thanh |
| 6 | Được giữ lại. |
Người dùng có thể chọn các chế độ EDID sau đây bằng lệnh RS232 hoặc điều hướng menu OSD
| Số | Chế độ EDID | Số | Chế độ EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Người dùng |
Khả năng đầu ra HDMI hỗ trợ 3 tùy chọn HDCP: FORCE-1.4, FORCE-2.2, Force-Off
Người dùng có thể chọn nó bằng lệnh RS232
