Thông tin chi tiết sản phẩm:
|
| Làm nổi bật: | Chuyển đổi video với điều khiển KVM,5x Input Video Switcher với Multiview |
||
|---|---|---|---|
Lời giới thiệu
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Máy chuyển đổi có thể kết hợp tối đa bốn tín hiệu video vào một màn hình UHD hoặc HD duy nhất.
Các công cụ chuyển đổi hỗ trợ 4x USB-Type A đầu vào kết nối với PC và 2x đầu ra USB kết nối với chuột và bàn phím
Người dùng có thể dễ dàng quản lý nó thông qua các nút phía trước, điều khiển từ xa, lệnh RS232 hoặc TCP / IP.
Cổng đầu ra gương HDMI B có thể được sử dụng cho bộ khuếch đại âm thanh, chụp video (với HDMI sang USB dongle), hoặc hiển thị từ xa (với hộp chuyển đổi HDBaseT)
Phòng ứng dụng:
Nhà hát tại nhà; Hội nghị video; Giám sát an ninh; Đưa ra và phát sóng; Hệ thống giảng dạy; Phân tích cổ phiếu tài chính; Trò chơi E-Sports; Màn hình y tế.
Chuyển nhanh vào chế độ hiển thị không phải cửa sổ duy nhất
Hỗ trợ điều khiển chuột / bàn phím với nền tảng Windows, Linux và Mac
Hỗ trợ LPCM, AC3, DD+, DTS, DTS-HD, lên đến kênh âm thanh 7.1

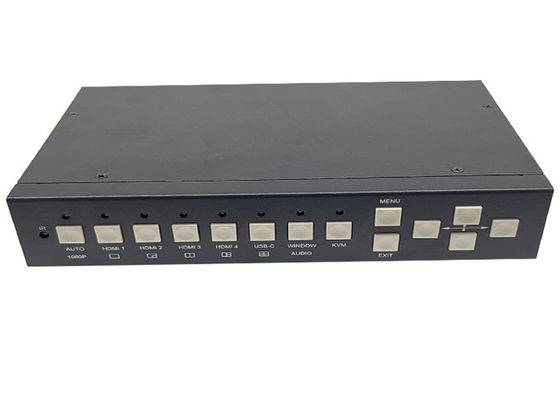

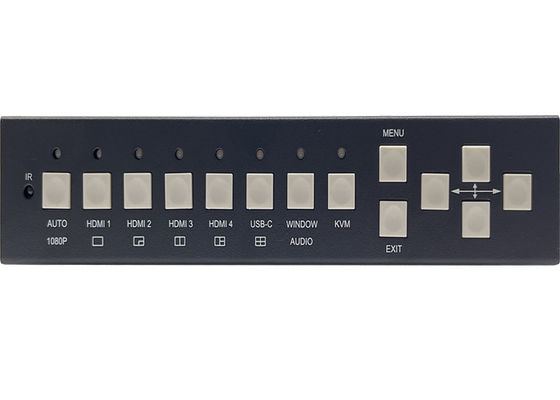

Mặt trước
| Tên | Mô tả |
| AUTO |
BấmAUTOnút để bật hoặc vô hiệu hóa chức năng chuyển đổi tự động khi chế độ hiển thị cửa sổ duy nhất Chèn lâu nút này trong 3 giây sẽ thay đổi độ phân giải đầu ra đến 1080p60 |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Nhấn các nút này để trực tiếp chọn HDMI 1, 2, 3, 4 hoặc USB-C (chỉ video) như là nguồn đầu vào cho màn hình WIN 1 Nhấn dài các nút này trong 3 giây để chọn SINGLE, PIP, Chế độ PBP,3xWIN hoặc 4xWIN Multiview |
|
Cửa sổ. Audio |
Tiếp tục nhấn nút này sẽ có một biên giới hiển thị trên cửa sổ 1 hoặc 2..., sau đó nhấn một nút đầu vào như HDMI 1,và sau đó HDMI 1 sẽ được hiển thị trên cửa sổ hiện tại được chọn.
Lưu ý, khi làm việc trên chế độ không đơn lẻ, đèn LED luôn bật. |
| KVM |
Tiếp tục Nhấn nút này, màn hình sẽ hiển thị một biên trên cửa sổ 1, 2, 3 hoặc 4, sau đó người dùng có thể chọn một cửa sổ hiển thị như nguồn KVM. Ví dụ: nếu chọn WIN 2 như nguồn KVM, sau đó phía sau USB-Keyboard / Mouse sẽ chuyển sang thiết bị USB-Host được hiển thị trên WIN 2. |
|
Menu,EXIT,
|
Các nút điều hướng menu OSD |

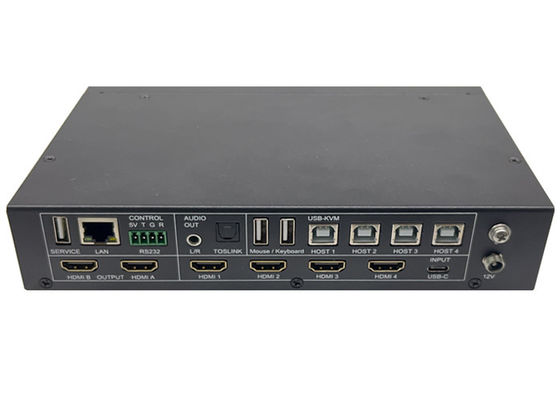

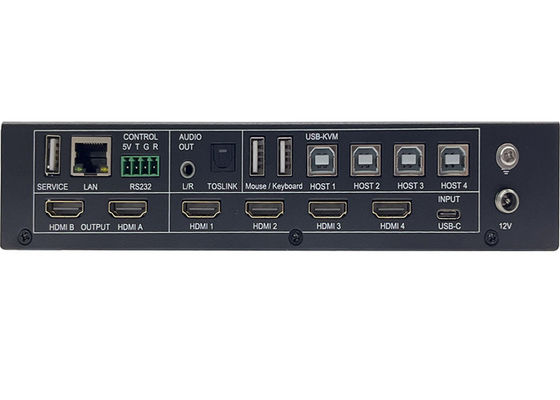

Đằng sau
| Tên | Mô tả |
| HDMI A, Bra ngoài |
Khả năng mở rộng HDMI lên đến 3840x2160@60 HDMI Alà đầu ra chính |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (chỉ video) |
| Dịch vụ USB | Được sử dụng để cập nhật phần mềm máy móc |
| LAN |
Điều khiển TCP/IP. Các thông số mặc định như sau Địa chỉ IP: 192.168.0.247; Sub Mask: 255.255.255.0 192.168.0.1NETPORT: 2000 Tất cả các thông số có thể được thay đổi bằng lệnh RS232 |
| RS232kiểm soát |
4 cách đầu nối phoenix nam Tỷ lệ baud mặc định 9600, 8 bit dữ liệu, 1 bit dừng, không có sự cân bằng Tỷ lệ Baud có thể được thay đổi thông qua menu OSD 5Vcó nghĩa là đầu ra 5V;
Gcó nghĩa là mặt đất |
| AUDIO OUTPUT | 3.5mm L + R đầu ra và Toslink đầu ra kỹ thuật số quang học |
| KVM |
Các đầu nối USB kết nối với máy tính hoặc chuột / bàn phím 4x cổng USB loại B được kết nối với PC 2x cổng USB loại A để cắm vào chuột hoặc bàn phím Mối quan hệ ràng buộc giữa đầu vào video và thiết bị USB Host như sau HDMI 1<> Host 1, HDMI 2<> Host 2, HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4 HDMI 4 và USB-C không thể được sử dụng như nguồn KVM trong khi đó |
| 12V | Bộ điều hợp điện 12V để cắm |
| Số | Mô tả |
| 1 | Trở lại/Rời đi |
| 2 | Lựa chọn đầu vào video |
|
3 |
Điều hướng menu OSD Menu (Enter), lên, xuống, Bên trái, bên phải. |
| 4 | Chọn chế độ đa dạng |
| 5 | Lựa chọn đầu vào âm thanh |
| 6 |
Lựa chọn USB-KVM. Tương tự với chức năng nút KVM phía trước |
Người dùng có thể chọn các chế độ EDID sau đây bằng lệnh RS232 hoặc điều hướng menu OSD
| Số | Chế độ EDID | Số | Chế độ EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Người dùng |
Khả năng đầu ra HDMI hỗ trợ 3 tùy chọn HDCP: FORCE-1.4, FORCE-2.2, Force-Off
Người dùng có thể chọn nó bằng lệnh RS232
Máy chuyển đổi hỗ trợ nhiều đầu vào video độ phân giải lên đến 3840x2160@60, và hỗ trợ nhiều định dạng âm thanh như LPCM, AC3, DD+, DTS, DTS-HD, lên đến 7.1 kênh thông qua chức năng qua cáp HDMI
Người dùng có thể điều khiển âm lượng khi đầu vào âm thanh là định dạng LPCM
Xin lưu ý, cổng đầu vào USB-C chỉ có thể chấp nhận âm thanh LPCM 2.0
Các hỗ trợ chuyển đổi sau độ phân giải video đầu ra bởi một động cơ mở rộng mạnh mẽ
| Số | Độ phân giải đầu ra | Số | Độ phân giải đầu ra |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
Switcher hỗ trợ 5 loại chế độ hiển thị đa dạng
SINGLE, PIP, PBP, 3xWIN, 4xWIN
Người dùng có thể chọn các hoạt động khác nhau cho các chế độ Multiview khác nhau như sau:
SINGLE: Lựa chọn đầu vào
PIP: Lựa chọn đầu vào, Lựa chọn tỷ lệ hiển thị, Kích thước cửa sổ và vị trí
PBP, 3xWIN, 4xWIN: Lựa chọn đầu vào, Lựa chọn tỷ lệ cửa sổ, Hình ảnh
Phân bố cửa sổ đa dạng như sau
Người dùng có thể thực hiện nhiều bố cục hơn thông qua lệnh RS232 hoặc điều hướng menu OSD
