Bộ xử lý tường video 3x3 HDMI với 4 đầu vào 9 đầu ra

Lời giới thiệu

Bộ xử lý tường video 3x3 hdmi với 4 đầu vào 9 đầu ra là một bộ xử lý tín hiệu video HDMI 2.0 hiệu suất cao.

Nó có thể được sử dụng như một bộ xử lý ghép tường video hoặc như một bộ chuyển mạch ma trận chuyển mạch liền mạch với 4 đầu vào và 16 đầu ra.

Tất cả các màn hình đầu ra độc lập hoặc màn hình tường video có thể hoạt động trong chế độ đa dạng với tối đa 4 cửa sổ.

1.Định dạng bảng điều khiển

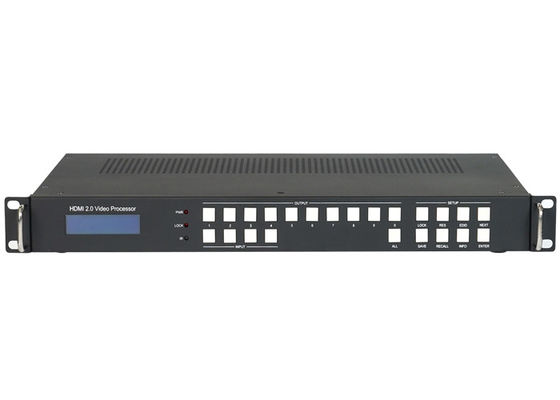

2.1 Nhìn phía trước

• Màn hình hiển thị LCM: hiển thị trạng thái định tuyến của mỗi kênh trong ma trận.
• OUT SELECT12...9, 0, ALL
• Trong chọn: 1, 2, 3, 4

Nhấn OUTPUT m +INPUT n +ENTER, chuyển input n sang output m

• nút ALL: Nhấn ALL + INPUT n + ENTER, chuyển đầu vào n đến tất cả các cổng đầu ra
• Nút khóa: Giữ nút này hơn 3 giây, tất cả các nút phía trước sẽ bị khóa và sẽ không hoạt động. Giữ nó hơn 3 giây một lần nữa, mở khóa
• Nhấn nút RES + OUTPUT m + NEXT + ENTER với hướng dẫn của màn hình hiển thị LCM phía trước, để thay đổi độ phân giải đầu ra của OUTPUT m
• Nhấn nút EDID + INPUT n + NEXT + ENTER với hướng dẫn của màn hình LCM phía trước, để thay đổi chế độ EDID của INPUT n
• Nút SAVE: Nhấn SAVE+ OUTPUT m + ENTER, lưu định tuyến hiện tại và bố cục màn hình cho cảnh m
• Nút RECALL: Nhấn RECALL + OUTPUT m + ENTER, cảnh tải m để hiển thị hiện tại
• Nút thông tin: Bấm liên tục nút thông tin, bảng điều khiển LCD phía trước sẽ lặp hiển thị IR ON / OFF,RS232 Baud Rate và các thông số IP v.v.
• IR: Máy thu IR, có thể bị vô hiệu hóa bằng lệnh RS232
• Bộ xử lý tường video 3x3 HDMI với 4 đầu vào 9 đầu ra

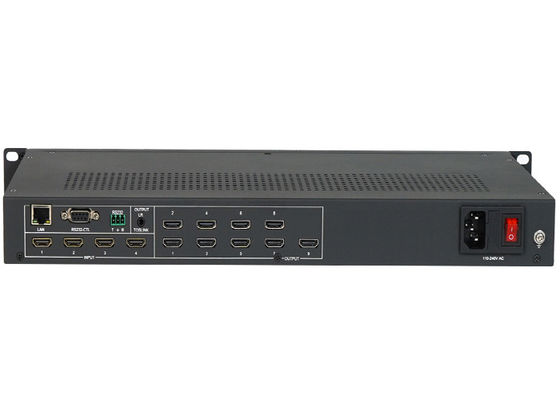

2.2 Nhìn phía sau

• Điều khiển LAN ((TCP/IP hoặc Web Control)

Địa chỉ IP: 192.168.0.247, Submask: 255.255.255.0Cổng 192.168.0.1, Baud Rate: 9600, NetPort: 23

Tài khoản đăng nhập web: admin, mật khẩu: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Đơn vị chính -> PC, G: mặt đất, R: Đơn vị chính <- PC

• Các đầu vào và đầu ra

Bộ xử lý tường video 3x3 hdmi với 4 đầu vào 9 đầu ra ;1 đầu ra âm thanh LR/Toslink ((Spdif-Optical)

Lưu ý: đầu ra âm thanh có thể được chuyển đổi giữa IN1, IN2, IN3, IN4 thông qua lệnh RS232 hoặc PC Tool

Bộ xử lý tường video 3x3 HDMI với 4 đầu vào 9 đầu ra hình ảnh dưới đây:
