Thông tin chi tiết sản phẩm:
|
| Kiểm soát cổng Ethernet: | Ủng hộ | Kiểm soát cổng USB: | Ủng hộ |
|---|---|---|---|
| Điều khiển cổng RS422: | Ủng hộ | Mọi màn hình: | Màn hình đơn, 4 màn hình, 6 màn hình, 8 màn hình, 9 màn hình, 10 màn hình, 16 màn hình |
| Cung cấp điện: | điện áp xoay chiều 100-240 V | Đầu ra âm thanh nhúng: | Ủng hộ |
| Làm nổi bật: | Máy xem đa kênh 4 kênh 3G-SDI,3G-SDI multiviewer đầu vào,HDMI Multiviewer với đầu ra SDI |
||
Giới thiệu sản phẩm

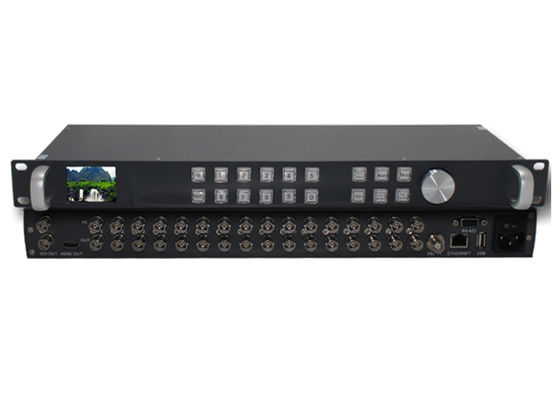

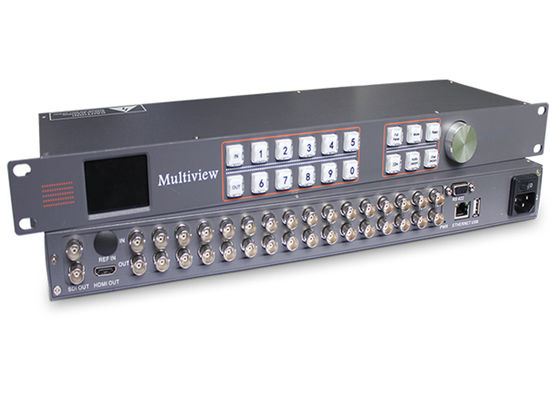

Winlink SDI 4-Screen WL-MVP9104 là một bộ đa màn hình đa hình chuyên nghiệp,
hỗ trợ đầu vào 4-CH SDI, đầu ra vòng lặp 4-CH SDI, đầu ra đa màn hình 2-CH SDI và

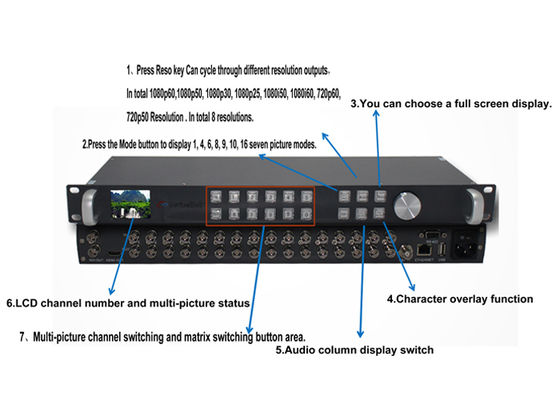

đầu ra đa màn hình 1-CH HDMI. Thiết bị được cấu hình thông qua bàn phím và hỗ trợ
toàn màn hình đơn, PIP, POP và phân đoạn bốn màn hình.
Thiết bị hỗ trợ nâng cấp mạng từ xa và điều khiển phần mềm PC.
Thông số kỹ thuật:
| Tên | WL-MVP9104 SDI 4- Màn hình đa xemer | |
|
Đầu vào SDI |
Tín hiệu đầu vào | Tín hiệu video kỹ thuật số nối tiếp HD SDI |
| Tốc độ | 143Mbps~2.97Gbps | |
| Đầu nối | BNC tuân thủ IEC169-8 | |
| Mất phản xạ | >15dB 5MHz~3GHz | |
| Biên độ tín hiệu | 800mV±10% | |
| Trở kháng | 75Ω | |
|
Cân bằng |
100m Belden 1694AHD | |
| 200m Belden 8281AHD | ||
|
Đầu ra SDI |
Tín hiệu đầu ra | Tín hiệu video kỹ thuật số nối tiếp HD-SDI |
| Đầu nối | BNC tuân thủ IEC169-8 | |
| Mất phản xạ | >15dB 5MHz~3GHz | |
| Biên độ tín hiệu | 800mV±10% | |
| Trở kháng | 75Ω | |
| Thời gian lên/xuống | 0.6ns±100ps | |
| Độ lệch DC | 0V±0.5V | |
| Khôi phục đồng hồ | Tùy chọn đầu ra tự động | |
| Vượt quá | <5% | |
| Rung | <0.2Ul | |
|
Đầu ra HDMI |
Tín hiệu đầu ra | Tín hiệu HDMI tiêu chuẩn |
| Tốc độ | 270Mbps~2.97Gbps | |
| Biên độ tín hiệu | 800mV±10%(100R) | |
| Trở kháng | 100Ω | |
|
AUDIO |
Đầu vào | 1 bộ đầu vào pháo âm thanh cân bằng XLR/1 kênh đầu vào âm thanh analog |
| Đầu ra | 1 kênh đầu ra âm thanh analog | |
| Tần số đáp ứng | 550-3.6KHz, < +/-3dB | |
| THD | < 3% | |
| S/N | > 50dB | |
|
Thông số điều khiển |
Điều khiển cục bộ | nút (bảng điều khiển phía trước) |
| Điều khiển nối tiếp | RS232 | |
| Cổng kết nối | Giao diện mạng tiêu chuẩn RJ45 (UDP/HTTP) | |
| Phần mềm điều khiển | WINDOWS (có thể tùy chỉnh IOS/Android) | |
|
Tùy chọn linh kiện |
Bàn phím điều khiển trung tâm | |
|
Thông số chung |
Nguồn điện | 100-240V/AC 50/60Hz |
| Công suất định mức | 25W-150W, Tùy theo loại máy chủ | |
| Kích thước | Nửa 1U (nguồn điện tiêu chuẩn) | |
| Bảng điều khiển | Có | |
| Cân nặng | 2.1KG | |
|
Hoạt động Nhiệt độ |
0℃~50℃ không ngưng tụ | |
| Nhiệt độ bảo quản | -20℃~75℃ | |
| Độ ẩm làm việc | 20%~70%RH | |
| Độ ẩm bảo quản | 0%~90%RH, Không ngưng tụ |
WL-MVP9104 đầu vào 4-ch 3G-SDI đầu ra 1-ch 3G-SDI đa xem
