Thông tin chi tiết sản phẩm:
|
| Đầu vào HDMI: | 8 | Vùng đầu ra có thể lựa chọn độc lập: | 8 |
|---|---|---|---|
| Đầu ra HDMI cục bộ: | 8 | Đầu ra HDBaseT: | 8, được nhân đôi với đầu ra HDMI tương ứng |
| Màn hình được kết nối tối đa: | 16 trên 8 vùng đầu ra | Độ phân giải video tối đa: | 4K ở 60Hz, 4:4:4 |
| Làm nổi bật: | Bộ chuyển đổi ma trận HDMI 4K60 4:4:4,Bộ chuyển đổi ma trận định tuyến HDBaseT 8x8,Bộ chuyển đổi ma trận video PoC |
||

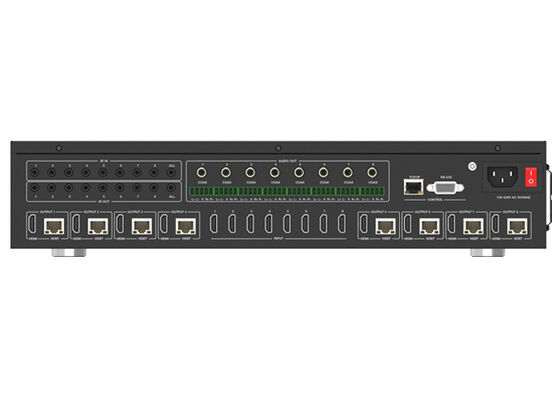

VINCAN 8x8 HDBaseT HDMI Matrix Switcher kết hợp định tuyến nguồn độc lập, phân phối video đường dài và chiết xuất âm thanh trong một hệ thống gắn rack 2U.Kết nối tám nguồn HDMI và phân phối chúng đến tám vùng đầu ra có thể lựa chọn độc lập.
Mỗi vùng có đầu ra HDMI địa phương và đầu ra HDBaseT được phản chiếu, cho phép kết nối tối đa 16 màn hình.Được thiết kế cho các cài đặt AV chuyên nghiệp, bộ chuyển đổi ma trận 4K60 HDMI này hỗ trợ độ phân giải video lên đến 4K ở 60Hz với 4:41:4 lấy mẫu màu sắc, cùng với hỗ trợ HDR, 24V PoC và nhiều tùy chọn điều khiển.
Chọn bất kỳ đầu vào HDMI nào cho bất kỳ vùng đầu ra nào.Mỗi đầu ra HDMI địa phương và đầu ra HDBaseT ghép nối của nó hiển thị cùng một tín hiệu được chọn đồng thờiCấu hình này phù hợp cho các cài đặt đòi hỏi cả màn hình gần và màn hình từ xa.
Với sự tuân thủ HDMI 2.0b và băng thông 18Gbps, ma trận hỗ trợ 4K ở tần số 60Hz với 4:4Định dạng HDR được hỗ trợ bao gồm HDR10, HDR10+, Dolby Vision và HLG. HDCP 2.2 và HDCP 1.X tương thích hỗ trợ tích hợp với các nguồn và màn hình HDMI tương thích.
Truyền video đến mỗi máy thu từ xa qua một cáp Cat5e, Cat6 hoặc Cat7.
Bộ chuyển mạch ma trận HDBaseT 8x8 này cung cấp một giải pháp phân phối tập trung cho màn hình nằm trên các cơ sở họp, lớp học, không gian bán lẻ và các cơ sở khách sạn.
Tất cả tám đầu ra HDBaseT đều hỗ trợ 24V Power over Cable.giảm nhu cầu về các bộ điều hợp điện riêng biệt tại các vị trí hiển thị từ xa.
Mỗi đầu ra HDMI hỗ trợ giảm quy mô độc lập từ 4K đến 1080p. Điều này cho phép màn hình 1080p cục bộ được sử dụng cùng với màn hình 4K tương thích được kết nối thông qua đầu ra HDBaseT ghép nối.Tính năng này giúp các nhà lắp đặt chứa màn hình có độ phân giải hỗn hợp trong cùng một hệ thống phân phối AV.
Ma trận HDMI với chiết xuất âm thanh cung cấp tám đầu ra âm thanh kỹ thuật số đồng trục và tám đầu ra âm thanh tương tự cân bằng.
Kết nối âm thanh được trích xuất với các bộ khuếch đại bên ngoài hoặc thiết bị xử lý âm thanh.trong khi HDMI truyền âm thanh hỗ trợ các định dạng đa kênh bao gồm LPCM, Dolby TrueHD và DTS-HD Master Audio. Mỗi máy thu HDBaseT bao gồm cũng có đầu ra âm thanh tương tự cho các kết nối âm thanh gần màn hình từ xa.

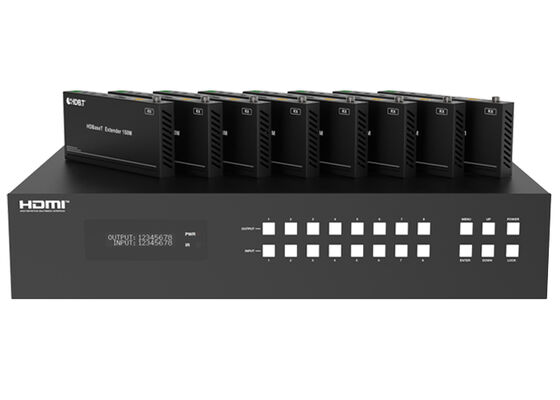

Chạy ma trận thông qua các nút trên bảng điều khiển phía trước, bao gồm điều khiển từ xa IR, RS-232, LAN hoặc GUI Web tích hợp. Màn hình OLED trên bảng điều khiển phía trước hiển thị thông tin chuyển đổi và cấu hình.Quản lý EDID nâng cao giúp các nhà cài đặt cấu hình khả năng tương thích nguồn và hiển thị, trong khi các chức năng điều khiển CEC và ma trận IR cung cấp các tùy chọn điều khiển thiết bị bổ sung.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Đầu vào HDMI | 8 |
| Các vùng đầu ra có thể lựa chọn độc lập | 8 |
| Các đầu ra HDMI địa phương | 8 |
| Các đầu ra HDBaseT | 8, được phản chiếu với đầu ra HDMI tương ứng |
| Số màn hình được kết nối tối đa | 16 trên 8 vùng đầu ra |
| Độ phân giải video tối đa | 4K ở 60Hz, 4:4:4 |
| băng thông video | 18Gbps |
| Phiên bản HDMI | HDMI 2.0b |
| Hỗ trợ HDCP | HDCP 2.2 và HDCP 1.x |
| Định dạng HDR | HDR10, HDR10+, Dolby Vision, HLG |
| Khoảng cách truyền HDBaseT | Tối đa 120m ở 4K; tối đa 150m ở 1080p |
| Cáp truyền hỗ trợ | Nhóm 5e, Nhóm 6, Nhóm 7 |
| Năng lượng qua cáp | 24V PoC trên tất cả các đầu ra HDBaseT |
| Tăng quy mô đầu ra HDMI | Tự lập 4K đến 1080p giảm quy mô |
| Các đầu ra âm thanh kỹ thuật số | 8 đầu ra đồng trục |
| Các đầu ra âm thanh analog | 8 đầu ra tương tự cân bằng |
| Quản lý EDID | Được hỗ trợ |
| Kiểm soát CEC | Được hỗ trợ |
| Phương pháp kiểm soát | Bảng trước, điều khiển từ xa IR, RS-232, LAN, Web GUI |
| Kích thước giá đỡ | 2U |
| Kích thước ma trận | 440 × 374 × 88.6mm |
| Trọng lượng ma trận | 6.54kg |
| Điện vào | AC 100-240V, 50/60Hz |
| Tiêu thụ năng lượng tối đa | 125W |
| Nhiệt độ hoạt động | 0-40°C |
| Bao gồm các máy thu HDBaseT | 8 |
Tất cả 16 màn hình có thể chọn các nguồn khác nhau một cách độc lập?
Ma trận cung cấp tám vùng đầu ra có thể lựa chọn độc lập. Mỗi vùng có một đầu ra HDMI và một đầu ra HDBaseT được phản chiếu, vì vậy hai màn hình trong vùng đó hiển thị cùng một nguồn đã chọn.
Nó có hỗ trợ video 4K trên 150 mét không?
Hướng dẫn kèm theo chỉ định tối đa 120 mét cho video 4K và tối đa 150 mét cho video 1080p qua cáp Cat5e, Cat6 hoặc Cat7.
Các máy thu HDBaseT có bao gồm không?
Các gói tiêu chuẩn được liệt kê trong hướng dẫn bao gồm tám máy thu HDBaseT.
Các máy thu có cần bộ chuyển điện riêng biệt không?
Khi được cung cấp năng lượng từ ma trận thông qua kết nối PoC 24V được hỗ trợ của nó, các máy thu không yêu cầu bộ điều hợp nguồn địa phương riêng biệt.
Có thể điều khiển ma trận thông qua trình duyệt không?
Có. GUI web tích hợp cung cấp điều khiển dựa trên trình duyệt trên mạng cục bộ. RS-232, LAN, bảng điều khiển phía trước và điều khiển từ xa IR cũng được hỗ trợ.
Gửi cho chúng tôi danh sách nguồn, độ phân giải màn hình, khoảng cách cáp và yêu cầu âm thanh. Chúng tôi có thể giúp bạn đánh giá liệu bộ chuyển mạch ma trận HDBaseT 8x8 HDMI này có phù hợp với cài đặt của bạn hay không.
