Bộ điều khiển treo tường video 4K 60HZ LCD 4 Ngõ vào tín hiệu HDMI 16 Ngõ ra

Bộ điều khiển treo tường màn hình LCD 4K 60HZ 4 Ngõ vào tín hiệu HDMI 16 Ngõ ra

4 Đầu vào 16 Đầu ra 4K HDMI Ma trận & Bộ điều khiển Tường Video

bộ xử lý tích hợp Giới thiệu:

Sản phẩm có bộ xử lý tích hợp nối ma trận 4K đa chức năng, chức năng chính của nó là thực hiện chuyển đổi tự do giữa các

Ma trận và bộ điều khiển tường video 4K, đạt được hiệu quả của một máy với tính năng sử dụng kép.Nó không chỉ là bộ điều khiển tường video 4K 16 kênh,

mà còn là bộ chuyển mạch ma trận 4 trong 16 đầu ra.Sản phẩm hỗ trợ 4 kênh đầu vào tín hiệu HDMI 4K, và hỗ trợ lên đến 16 kênh

Ngõ ra tín hiệu HDMI.

Đầu ra MxN được hỗ trợ ở chế độ nối và 4 tín hiệu đầu vào 4K có thể được chuyển đổi tự do.Tất cả các tín hiệu đầu vào có thể được chuyển sang màn hình lớn để hiển thị ghép nối, đồng thời âm thanh và video tương ứng được xuất ra đồng bộ.Ở chế độ ma trận, nó hỗ trợ chuyển đổi đầu vào và đầu ra tùy ý, hỗ trợ chức năng chuyển mạch liền mạch và thực hiện chuyển đổi nhanh chóng mà không có màn hình đen.Ma trận cũng hỗ trợ chức năng xem trước 4 màn hình, hiển thị 4 đầu vào trên một màn hình cùng một lúc.

Với các chức năng ưu việt, sản phẩm thích hợp cho các dự án giám sát video khác nhau, các dự án nối quy mô lớn, phòng triển lãm, trung tâm điều khiển, v.v.

Đặc trưng:

***Hỗ trợ 4 đầu vào HDMI, 2 HDMI2.0, 2 HDMI1.4, lên đến 4K60HZ, khả năng tương thích ngược;

***Hỗ trợ lên đến 16 đầu ra, độ phân giải đầu ra hỗ trợ 1024 * 768 @ 60HZ, 1280 * 800 @ 60HZ, 1280 * 720 @ 60HZ, 1920 * 1080 @ 60HZ, 1920 * 1200 @ 60HZ (nối), độ phân giải đầu ra có thể được chuyển đổi;

***Máy ghép nối kiểu thẻ và ma trận tất cả trong một, một chìa khóa để thực hiện chuyển đổi tự do;

***Chế độ nối hỗ trợ ghép MxN tùy chỉnh;

***Hỗ trợ chức năng xoay 180 độ của bất kỳ hình ảnh đơn vị hiển thị nào và hỗ trợ đảo ngược màn hình LCD phía trên;

***Chức năng che chắn cạnh, chế độ nối hỗ trợ điều chỉnh ghép ngang và ghép dọc;

***Chế độ ma trận hỗ trợ chức năng chuyển đổi liền mạch;

***Chế độ ma trận hỗ trợ bất kỳ màn hình chia 4 đầu ra nào;

***Hỗ trợ điều khiển từ xa, RS232, TCP-IP (tùy chỉnh), điều khiển nút khung;

***Khung máy tiêu chuẩn 3U, có thể được lắp trực tiếp vào tủ tiêu chuẩn;

Sự chỉ rõ :

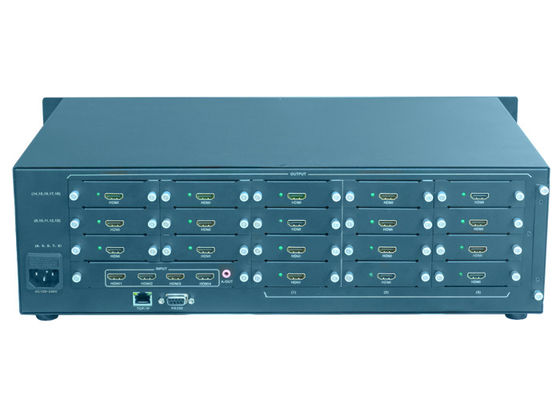

1,Tín hiệu đầu vào và đầu ra

Hỗ trợ 4 đầu vào tín hiệu HDMI, tín hiệu đầu vào có thể được chuyển qua các nút khung máy và điều khiển từ xa, độ phân giải cao nhất hỗ trợ 4K @ 60HZ;

Nó hỗ trợ lên đến 16 đầu ra tín hiệu HDMI và độ phân giải đầu ra hỗ trợ 1920x1080 @ 60HZ, 1024 * 768 @ 60HZ, 1280 * 800 @ 60HZ, 1280 * 720 @ 60HZ, 1920 * 1080 @ 60HZ, 1920 * 1200 @ 60HZ, có thể được chuyển đổi tự do.

2, Tích hợp chức năng nối ma trận

Sản phẩm tích hợp các chức năng của ma trận và nối.Nó có thể được sử dụng như một bộ điều khiển tường video 16 kênh thông thường hoặc một bộ chuyển mạch ma trận 4 đầu vào và nhiều đầu ra.Người dùng có thể tự do chuyển sang chế độ mong muốn thông qua điều khiển từ xa hoặc các nút trên khung máy.

3, Hàm ma trận

Chức năng ma trận sản phẩm là ma trận 4 đầu vào nhiều đầu ra, với chức năng chuyển đổi tự do của ma trận thông thường, có thể nhận ra việc chuyển đổi tùy ý đầu vào và đầu ra, và cũng có chức năng xem trước, có thể hiển thị 4 tín hiệu đầu vào trên một màn hình hiển thị.Ngoài ra, The matrix còn có chức năng chuyển mạch liền mạch, không bị trễ khi chuyển, không bị đen màn hình, thao tác đơn giản, nhanh chóng.

4, chức năng nối
Chức năng nối của sản phẩm áp dụng phương pháp thiết kế mô-đun.Các mô-đun đầu ra có thể được thêm hoặc bớt tùy theo nhu cầu của người dùng.Một máy có thể đạt được tối đa 16 đầu ra nối tín hiệu HDMI.Theo nhu cầu của người dùng, một máy duy nhất có thể được tùy chỉnh 2x2, 3x3, 1x2, 2x3, Nhiều chế độ nối khác nhau như 3x2, 2x4, 4x2, 2x5, 5x2, v.v.

5,Điều khiển từ xa bằng tia hồng ngoại

Điều khiển từ xa có thể được sử dụng để đặt bất kỳ chế độ nối hoặc chuyển đổi đầu vào và đầu ra tùy ý ở chế độ ma trận, rất đơn giản và thuận tiện.

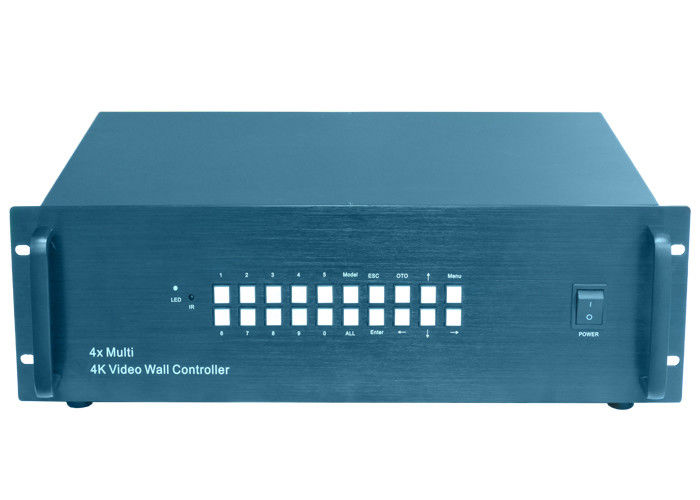

6,Nút điều khiển khung gầm

Thông qua điều khiển khung gầm, bạn có thể nhanh chóng chuyển đổi chế độ ma trận hoặc chế độ nối;bạn có thể đặt bất kỳ chế độ nối nào hoặc nhận ra sự chuyển đổi tùy ý của đầu vào và đầu ra của chế độ ma trận.

7,Điều khiển máy tính chủ

Kết nối phần mềm máy tính chủ thông qua cổng nối tiếp, bạn có thể đặt bất kỳ chế độ nối nào hoặc chuyển đổi tùy ý đầu vào và đầu ra trong chế độ ma trận bằng một phím.

số 8,Trung tâm điều khiển

Máy tất cả trong một nối productmatrix mở các mã điều khiển thường được sử dụng.Người dùng có thể ghi các mã điều khiển vào hệ thống điều khiển trung tâm theo nhu cầu của mình, và sử dụng điều khiển trung tâm để điều khiển tập trung;

Cấu trúc liên kết sản phẩm
