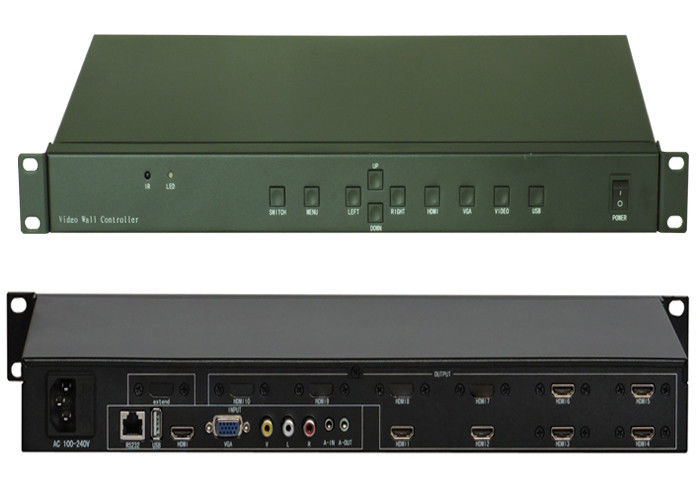

Bộ điều khiển treo tường video 3x2 LCD với điều khiển RS232 1 Đầu vào 6 Đầu ra

Bộ điều khiển treo tường video 3x2 LCD với điều khiển RS232 1 Đầu vào 6 Đầu ra

Bộ điều khiển tường video LCD 1 đầu vào 6 đầu ra với điều khiển RS232

1, Giới thiệu sản phẩm:

BOX là bộ xử lý đa màn hình HD nhắm mục tiêu đặc biệt đến TV LCD, màn hình LCD bên siêu hẹp, máy chiếu, có thể tùy chỉnh 2 đến 25 đường ghép đầu ra HDMI theo nhu cầu của người dùng và có thể tùy chỉnh doanh nghiệp không giới hạn theo tầng. chip xử lý độ nét, vì vậy nó có thể hỗ trợ tín hiệu 1080P cho đầu ra hoặc đầu vào và đồng thời có thể hỗ trợ 1 video tổng hợp, 1 VGA, 1USB, 1 HDMI để đầu vào, và tất cả tín hiệu đầu vào có thể chuyển sang hiển thị quy trình đa màn hình, âm thanh và liên quan video cũng xuất ra đồng thời.

2, Giới thiệu chức năng:

1, Mô hình nhiều màn hình

Người dùng có thể tăng hoặc giảm mô-đun đầu ra do TK-BOX áp dụng thiết kế mô-đun.Và một máy có thể xuất tín hiệu chung tối đa 25 HDMI với giao thức DVI tương thích.Nó có thể nhận ra doanh không giới hạn thông qua kết nối tầng;Theo nhu cầu sử dụng, máy đơn có thể tùy chỉnh nhiều kiểu màn hình đa dạng như 2 * 2,3 * 3,1 * 2,2 * 3,3 * 2,2 * 4,4 * 2,2 * 5 , 5 * 2 vv.

2, tín hiệu đầu vào

Nó có thể hỗ trợ tổng cộng 4 tín hiệu đầu vào bao gồm 1 video tổng hợp, 1 VGA, 1 HDMI, 1 USB;và giao diện HDMI và USB với chức năng giải mã âm thanh và video, video tổng hợp và tín hiệu VGA thêm giao diện âm thanh phù hợp. Hơn thế nữa, tất cả tín hiệu video đầu vào có thể chuyển sang đồng bộ hóa với đầu ra âm thanh. Sau đây là sơ đồ giao diện:

3, chức năng gương

So sánh với bộ xử lý đa màn hình thông thường, TK-BOX có thể nhận ra chức năng lật ngược gương 180 ° đối với từng đơn vị hiển thị đơn lẻ.Nó sẽ giảm mạnh khoảng cách của khớp LCD, giúp hình ảnh sống động hơn nếu TV LCD lật ngược 180 ° về phía hàng trên khi người dùng khớp với TV LCD thông thường.

Trước khi lật Sau khi lật

4, chức năng làm trống cạnh

Không có chức năng trống cạnh, tất cả các đơn vị hiển thị chung đều có khoảng cách khung, làm cho hình ảnh kéo lên trong tầm nhìn và cảm giác không tự nhiên; Hình ảnh tự nhiên và sống động hơn mà không bị biến đổi và được vẽ sau quá trình trống cạnh. Tiếp theo là sơ đồ so sánh;

Không có chức năng tẩy cạnh Sau quá trình tẩy trắng cạnh

3, Cấu trúc liên kết hệ thống
