Thông tin chi tiết sản phẩm:
|
| giao thức: | Hỗ trợ giao thức hdcp1.3, hỗ trợ giao thức hdmi1.3, tương thích với giao thức dvi1.0 | Thu được: | 0 dB |
|---|---|---|---|
| Băng thông giao diện: | 2,25Gbps (tổng cộng 6,75Gbps, 2,25Gbps mỗi màu) | Độ phân giải hỗ trợ tối đa: | HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P @ 60_36bit |
| Độ trễ truyền tối đa: | 5nS (± 1nS) | Chuyển đổi tốc độ: | 200 ns (thời gian tối đa) |
| trở kháng: | 50 Ω | ||
| Làm nổi bật: | Bộ xử lý tường video ma trận 60HZ,Bộ điều khiển tường video HDCP1.3,Bộ xử lý tường video ma trận HDCP1.3 |
||

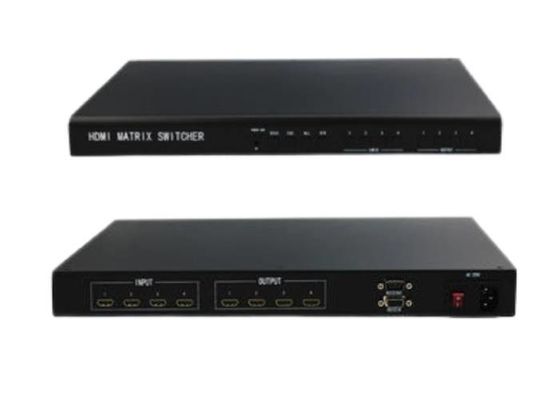

HDCP1.3 HDTV 1920x1080P Bộ xử lý tường video ma trận 60HZ 4 trong 4 đầu ra
Bộ điều khiển tường video 4 trong 4 đầu ra HDMI
Tổng quan về sản phẩm:
Matrix Switcher là thiết bị chuyển mạch chuyên nghiệp hiệu suất cao với điều khiển thông minh được nhúng.Nó được sử dụng để chuyển đổi đồng bộ
mỗi tín hiệu đầu vào âm thanh và video đến bất kỳ kênh đầu ra nào của âm thanh và video.Áp dụng một phương pháp xử lý độc đáo giúp cải thiện đáng kể tốc độ chuyển mạch của thiết bị. trung tâm điều khiển và những nơi khác;
Đặc trưng:
• • • • Băng thông giao diện 2,25Gbps (tổng băng thông 6,75Gbps), hỗ trợ độ phân giải cao nhất:
• • • • HDPC: 1920x1200P @ 60_24bit; HDTV1920x1080P @ 60_36bit ；
• • • • Hỗ trợ phiên bản hdcp1.3, cung cấp khả năng bảo mật vượt trội và bảo vệ nội dung kỹ thuật số;
• • • • Hỗ trợ thao tác chuyển mạch nhanh;hỗ trợ điều khiển từ xa hồng ngoại điều khiển từ xa;
• • • • Bo mạch đầu vào và đầu ra hỗ trợ chức năng thẻ và có thể được hoán đổi nóng tại chỗ;
• • • • Hỗ trợ các hướng dẫn điều khiển ma trận cơ bản và các chức năng ma trận cơ bản;
Các thông số kỹ thuật :
| băng hình | |
| giao thức | Hỗ trợ giao thức hdcp1.3, hỗ trợ giao thức hdmi1.3, tương thích với giao thức dvi1.0 |
| Thu được | 0 dB |
| Băng thông giao diện | 2,25Gbps (tổng cộng 6,75Gbps, 2,25Gbps mỗi màu) |
| Độ phân giải hỗ trợ tối đa |
HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P @ 60_36bit |
| Xung nhịp bit | <0,15 Tbit |
| Thời gian tăng bit | <0,3Tbit (20% - 80%) |
| Thời gian giảm bit | <0,3Tbit (20% - 80%) |
| Độ trễ truyền tối đa | 5nS (± 1nS) |
| Chuyển đổi tốc độ | 200 ns (thời gian tối đa) |
| Đầu vào video | |
| giao diện | Giao diện Vga / dvi-d / hdmi-a Female |
| Cường độ tín hiệu | TMDS +/- 0,4Vpp |
| trở kháng | 50 Ω |
| Nhập edid | Edid có thể ghi lại trực tiếp |
| Khoảng cách đầu vào tối đa được đề xuất | Dưới 40 mét ở 1920x1080 @ 60 (khuyến nghị sử dụng dây HDMI Đặc biệt được chứng nhận, chẳng hạn như dây Molex TM) |
| Đầu ra video | |
| giao diện | Giao diện Vga / dvi-d / hdmi-a Female |
| trở kháng | 50Ω |
| Khoảng cách đầu ra tối đa được đề xuất | Dưới 10 mét ở 1920x1200 @ 60 (khuyến nghị sử dụng dây HDMI được chứng nhận cụ thể như dây Molex TM) |
| Loại điều khiển | |
| Giao diện điều khiển nối tiếp | Rs-232, giao diện loại d nam và nữ 9 chân |
| Tốc độ truyền và giao thức | Tốc độ truyền: 9600, bit dữ liệu: 8 bit, bit dừng: 1, không chẵn lẻ |
| Cấu trúc cổng điều khiển nối tiếp | 2 = TX, 3 = RX, 5 = GND |
| sự chỉ rõ | |
| Nguồn cấp | 100VAC ~ 240VAC, 50/60 Hz, nguồn điện thích ứng quốc tế |
| nhiệt độ | Nhiệt độ bảo quản và sử dụng: -20 ° ~ + 70 ° |
| độ ẩm | Độ ẩm bảo quản và sử dụng: 10% ~ 90% |
| Kích thước khung | Tùy thuộc vào mô hình thực tế |
| trọng lượng sản phẩm | Tùy thuộc vào mô hình thực tế |
| Thời gian trung bình giữa các lần thất bại | 30.000 giờ |
| Sự bảo đảm | Bảo hành miễn phí 1 năm, bảo trì trọn đời |
